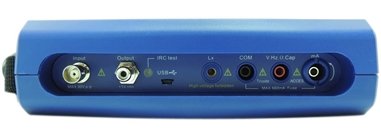

Компания «ПРОТЕХ» представляет новинку от «Актакома» - портативный тестер ADS-4031, гибрид из пяти приборов: цифрового осциллографа, функционального генератора, цифрового мультиметра, RLC-метра и частотомера.
Технические возможности в режиме осциллографа:
• 1 канал, работы в полосе частот от 0 до 25 МГц;
• максимальная частота дискретизации -100 Мвыб/сек.;
• глубина записи - 4000 точек;
• синхронизация по нарастающему и спадающему фронту, а также по видеосигналу (поле, строка);
• возможность как курсорных, так и автоматических измерений;
• при измерениях в амплитудной области - измерение значения размаха сигнала (Vпик-пик), а также максимальное и минимальное значение амплитуды (+Vпик, -Vпик).
• в частотно-временной области - автоматическое измерения и отображения измеренного значения частоты и периода сигнала;
• коэффициент вертикального отклонения в диапазоне от 20 мВ/дел до 50 В/дел с шагом 1-2-5;
• коэффициент горизонтальной развертки - от 10 нс/дел до 2,5 с/дел;
• возможность записи в память до 40 осциллограмм с последующим их воспроизведением.
Технические возможности в режиме генератора:
• ADS-4031 построен с использованием технологии прямого цифрового синтеза, т.н. DDS-технологии. DDS-технология позволяет генератору формировать сигналы с высокой стабильностью, точностью и разрешением. Сформированные сигналы отличаются малым уровнем искажений и низким уровнем фазовых шумов;
• возможность формировать четыре формы сигнала (синусоидальную, прямоугольную, треугольную и пилообразную) в диапазоне частот от 10 Гц…156 кГц с наилучшим разрешением 1 Гц. При этом прямоугольный сигнал с периодом 200 мкс/400 мкс может быть использован в качестве тестового для определения короткозамкнутых витков трансформаторов и катушек.
Технические возможности в режиме мультиметра:
• постоянное напряжение: до 2000 В;
• переменное напряжение: до 1000 В;
• постоянный и переменный ток до 600 мА (прямое измерение) и до 10 А (с шунтом);
• сопротивление: до 60 МОм;
• выполнять тест диодов и прозвонку целостности цепей;
• базовая точность измерения напряжения составляет всего 0,8%, а разрядность мультиметра - 6600 отсчетов;
• диапазоны измерения могут устанавливаться, как в ручном, так и автоматическом режиме;
• возможность отображения формы сигнала (при измерении переменного напряжения и тока) на экране прибора нажатием всего одной кнопки на передней панели прибора.
Технические возможности в режиме RLC-метра:
• возможность установки тестовой частоты в диапазоне до 156 кГц;
• измерение емкости до 66 мФ с наилучшим разрешением 1 пФ и индуктивность до 2 Гн (разрешение - до 0,1 мкГн).
Технические возможности в режиме частотомера:
• диапазон измерения от 10 Гц до 60 МГц с разрешением 0,1 мкГц и чувствительностью 500 мВ.
Дополнительные возможности:
• тестирование кварцевых генераторов в диапазоне от 32 кГц до 10 МГц;
• измерение коэффициента усиления по току (h21э) в диапазоне 0…1000;
• встроенный ИК приемник;
• проверка работоспособности устройств с IRC –тест;
• монохромный ЖКИ дисплей с разрешением 320 х 240 точек и диагональю 3,8" (9,6 см) со светодиодной подсветкой и регулировкой контрастности;
• дополнительный адаптер;
• питание от Ni-Mh аккумулятора емкостью 1600 мА/ч или сетевого адаптера.
