30 сентября 2013

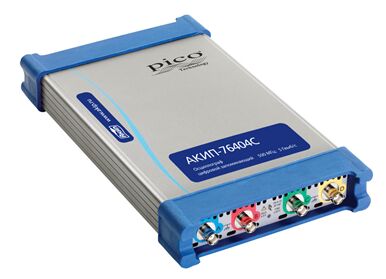

Новинка! USB-осциллографы АКИП-76400!

Копания «ПРОТЕХ» представляет модернизированную линейку USB-осциллографов торговой марки АКИП™ АКИП-76400!

По сравнению с предыдущими моделями АКИП-4123 в новой серии АКИП-76400 – двукратно увеличена внутренняя память, внедрен интерфейс USB3.0, а так же добавлены прикладные измерители ресурсов и инструменты анализа последовательных данных.

Линейка представлена моделями: АКИП-76402C, АКИП-76402D, АКИП-76403C, АКИП-76403D, АКИП-76404C, АКИП-76404D.

Технические характеристики:

«5 приборов в 1 корпусе »: осциллограф, анализатор спектра, функциональный генератор, анализатор последовательных данных для моделей с индексом "С" плюс функция генератора сигналов СПФ (AWG) для моделей с индексом "D".

Осциллограф:
• 4 канала
• Полоса пропускания: 250 МГц, 350 МГц и 500 МГц
• Разрешение АЦП: 8 бит (до 12 бит в реж ERes)
• Макс. частота дискретизации: 5 ГГц (для однокр. сигнала при объед. каналов), эквивалентная 50 ГГц
• Макс. объем памяти: от 256 МБ до 2 ГБ (в зав. от модели)
• Сегментированная память 10.000 осциллограмм (во внутр. буфер), цифровая растяжка/ Zoom (x100.000.000) Цифровые фильтры (аналоговые и цифровые) в полной полосе пропускания (с шагом настройки 1 Гц) Цифровая регистрация на ПК (streaming mode): дискретизация 10 МГц, память 100 МБ (объем упр. софта), при использовании ресурсов SDK - макс. объем определяется системными параметрами ПК

Функциональный генератор:
• (до 20 МГц/ 4 В п-п): синус, меандр, треугольник, пост. напряжение /DC.
• Для моделей устройств с индексом "D" плюс дополнительно: пила (нараст/спад), Sin X/x, колоколообразный (half-sine), бел. шум, ПСП/ PRBS (одновременно с осциллографом!)
• Формирование сигналов СПФ/ AWG (модели с индексом "D" ): до 20 МГц, ЦАП 12 бит, частота дискретиз. 200 МГц, память 64 кБ

Анализатор спектра:
• в полной полосе пропускания (одновременно с осциллографом!,
• БПФ при длине памяти до 1 Мб
• Автоизмерения (15 параметров); курсорные измерения (?U; ?T; 1/?T)
• Математика: 30 функций (4 оператора – вх.кан./ опорн.осцилл./ время/ число ?)
• Декодирование сигналов: CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI
• Допусковый контроль (тест по маске)
Общие параметры:
• Интерфейс USB 3.0 (управление от внешнего ПК) ПО под управлением ОС WIN XP, Vista, WIN 7, WIN 8 Вход внеш. опорной частоты/ Ref Clk IN (активация ресурсами SDK)
• Питание от сетевого адаптера 12В/ 4А
• Масса 1,0 кг (1,3 кг для 76404C/-76404D)
• Гарантия 5 лет
