Новая модель расширяет серию цифровых осциллографов Rigol DS/MSO1000Z.

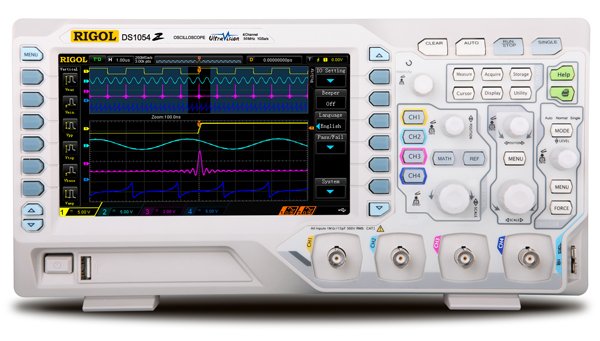

Модель RIGOL DS1054Z - это 4-х канальный запоминающий осциллограф c полосой пропускания в 50 МГц, максимальной частотой дискретизации в режиме реального времени до 1ГГц и максимальной скоростью запоминания до 30 000 осциллограмм в секунду (имеется опциональная возможность увеличения размера записи и воспроизведения сигнала до 60 000 кадров в секунду) и с большим 7-ми дюймовым (17.78 мм по диагонали) цветным экраном.
Благодаря использованию запатентованной инновационной технологии UltraVision.
DS10544 имеет максимальную глубину записи до 12 млн.точек, скорость захвата осциллограмм до 30 000 осц./сек, автоматическую регистрацию до 64000 кадров.
Технические характеристики:
- Кол-во аналоговых каналов – 4
- Аналоговая полоса пропускания - 50МГц
- Максимальная частота дисетизации:
- аналоговые каналы: 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
- цифровые каналы: 1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
- Макс.скорость захвата осциллограмм до 30000 осц/сек
- Автоматический покадровый регистратор - до 60000 кадров (опция)
- Интерфейсы - USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail)
- Дисплей - диагональ 7” , ЖК, TFT матрица, 800х480 точек.
