Компания Analog Devices, Inc. представила первый в отрасли сигма-дельта преобразователь с полностью интегрированным rail-to-rail входным буфером (размах напряжения ограничен напряжениями питания), обеспечивающий передовые шумовые характеристики при быстродействии до 250 тысяч выборок в секунду (kSPS).

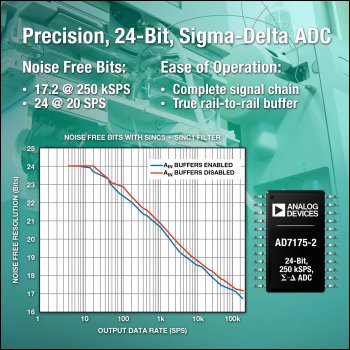

Сигма-дельта аналого-цифровой преобразователь (АЦП) AD7175-2 поддерживает разрядность без шумов 24 бита при 20 выборках в секунду (SPS) и 17.2 бита при 250 kSPS, позволяя разработчикам расширить динамический диапазон и измерять еще меньшие отклонения сигнала в соответствии с требованиями к измерительным приборам лабораторного анализа. Благодаря вдвое большей пропускной способности по сравнению с конкурирующими решениями при той же потребляемой мощности AD7175-2 делает возможным создание более быстродействующих измерительных систем с меньшим временем реакции, обеспечивая частоту сканирования каналов 50 kSPS с временем установления 20 мкс. Эта комбинация делает компонент идеальным выбором для использования в модулях ввода программируемых логических контроллеров и распределенных систем управления.
Интеграция малошумящего rail-to-rail буфера входного напряжения ускоряет и облегчает интерфейс с датчиками, снижает сложность схемы и топологии печатной платы, упрощает проектирование аналоговой входной цепи и сокращает площадь на печатной плате. Семейство AD717x включает в себя широкий набор компонентов, которые совместимы программно и по выводам, позволяя стандартизовать разрабатываемые системы платформы.
Особенности АЦП AD7175-2
- Конфигурируемые пользователем входные каналы
- 2 дифференциальных или 4 несимметричных канала
- Независимое программирование каналов
- Интегрированный буферизированный источник опорного напряжения 2.5 В с дрейфом 2 ppm/°C
- Конфигурируемые цифровые фильтры с независимым программированием в каждом канале
- Улучшенные фильтры для одновременного подавления помех на частотах 50 Гц и 60 Гц
- Рабочий температурный диапазон от −40°C до +105°
Продукт |
Опции |
Корпус |
AD7175-2 |
250 ksps, 2/4-канальный мультиплексор, буферизированный вход, 5В |
24-выводный TSSOP |
AD7172-2 |
31 ksps, 2/4-канальный мультиплексор, буферизированный вход, 3В/5В |
24-выводный TSSOP |
AD7176-2 |
250 ksps, 2/4-канальный мультиплексор, небуферизированный вход, 5В |
24-выводный TSSOP |
AD7172-4 |
31 ksps, 4/8-канальный мультиплексор, буферизированный вход, 3В/5В |
32-выводный LFCSP |
AD7172-4 |
250 ksps, 8/16-канальный мультиплексор, буферизированный вход, 5В |
40-выводный LFCSP |
AD7175-8 |
31 ksps, 8/6-канальный мультиплексор, буферизированный вход, 3В/5В |
40-выводный LFCSP |
AD7173-8 |
31 ksps, 8/16 Ch Mux, Buffered I/P, 3V/5V |
40-lead LFCSP |
