В конце 2014 года Teledyne LeCroy анонсировал новый осциллограф LabMaster 10-100Zi с полосой 100 ГГц в реальном времени исследований.

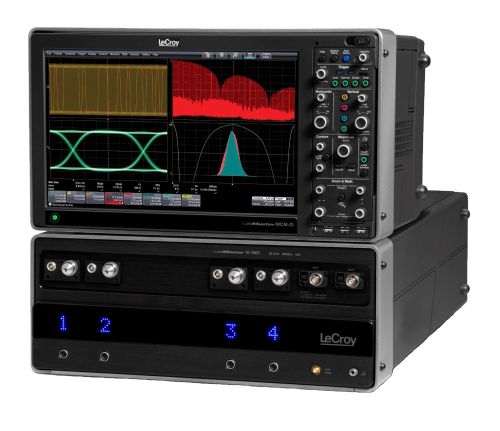

LabMaster 10-100Zi является новейшим модулем сбора данных высокопроизводительной осциллографической системы LabMaster 10 Zi. LabMaster 10 Zi представляет собой гибкую модульную платформу, которая позволяет поэтапно, по мере необходимости, строить многоканальную осциллографическую систему, даже в том случае, когда первоначально приобретённая конфигурация была 1- или 2-канальной. Система LabMaster 10 Zi строится на базе блока управления LabMaster Master Control Module (MCM-Zi), включающего дисплей, систему управления и систему распределенной канальной синхронизации ChannelSync, тактируемые многоядерным процессором серверного типа. К блоку управления может быть подключено до 20 различных модулей сбора данных, включая LabMaster 10-100Zi, для построения осциллографической системы, интегрирующей до 80 каналов с полосой до 36 ГГц, либо до 20 каналов с полосой 100 ГГц или возможны промежуточные варианты.
Технические особенности:
- Первый в отрасли осциллограф с полосой 100 ГГц в реальном времени
- Макс.частота дискретизации: 240 ГГц
- Макс. объём памяти: 1,5 ГБ/канал
- Макс. число каналов: до 20 кан. в полосе 100 ГГц, до 80 кан. в полосе 36 ГГц
- Единая архитектура построения обеспечивает возможность микширования полос пропускания (от 20ГГц до 100ГГц) в пределах одной осциллографической системы
- Технология канальной синхронизации ChannelSync ™ обеспечивает прецизионную синхронизацию процессов в модульной многоканальной системе
- Максимальное быстродействие за счет использования многоядерного процессора серверного типа в сочетании с потоковой архитектурой X-Stream II
- Безшовный MATLAB анализ – выполнение пользовательских сценариев в реальном времени
- Мощнейшие аналитические возможности: анализ джиттера, шумов и глазковых диаграмм с помощью расширенного пакета прикладного ПО SDAIII-CompleteLinQ
- анализ параметров оптической модуляции с помощью пакета прикладного ПО Optical-LinQ
- Ультранизкий уровень межканального джиттера многомодульной системы (130 фс с.к.з.)
- Ультра низкий уровень джиттера дискретизации (50 фс с.к.з.)
- Настольное исполнение или монтаж в стойку (в зависимости от конфигурации системы)
