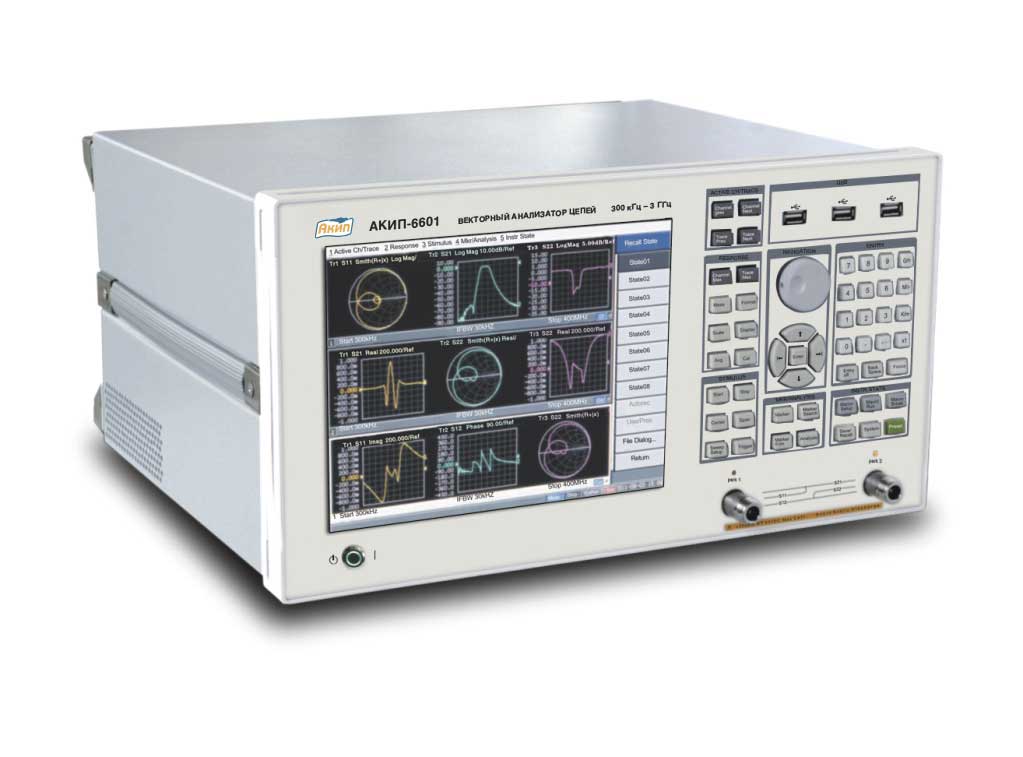

Представляем серию векторных 2х –портовых анализаторов цепей (VNA) АКИП-6601, предназначенных для измерения S-параметров четырёхполюсников (S11, S21, S12, S22) в диапазоне рабочих частот 0,3 до 3000 МГц и обладают динамическим диапазоном измерения модуля коэффициентов передачи 110 дБ.
Анализаторы цепей АКИП-6601 представлены в серии в 3я моделями АКИП-6601, АКИП-6601 с опцией 75 Ом, АКИП-6601 с GPIB.
Технические особенности:
- Рабочий диапазон частот 300 кГц – 3 ГГц
- Два измерительных порта
- Основные измеряемые параметры: S11, S21, S12, S22
- Входное сопротивление: стандартно - 50 Ом, вариант исполнения – 75 Ом.
- Входной тракт - тип N
- Динамический диапазон: 110 дБ
- Диапазон регулирования выходной мощности -45 … +10 дБм
- Маркерные измерения и поиск по маркерам
- Автоматические измерения: вносимые потери, затухание, ослабление, АЧХ и др.
- Испытание на предельное содержание
- Режимы калибровки: расширенная калибровка отклика или через порт расширения
- Цветной сенсорный ЖК-экран с диагональю 26,4 см
- Интерфейсы: GPIB (опция), USB, LAN, RS-232, PS/2, VGA
Функция Анализа:
- Испытание на предельное содержание: тест перенапряжения, функция тестирования предельной полосы пропускания.
- Маркер: до 9 маркеров могут быть отображены одновременно на экране.
- Поиск по маркерам: Макс, Мин, Пик, автоматическое слежение, поиск полосы и т.д.
Методы калибровки:
- Расширенная калибровка отклика: эффективное устранение ошибки направленности, перекрестных помех, АЧХ и неравномерности АЧХ.
- Порт расширения: используется в тех случаях когда не возможно или проблематично выполнить калибровку тестируемого интерфейса на штатных портах. Порт расширения позволяет задать компенсацию переноса или задержку между тестируемым интерфейсом и тестируемым устройством для повышения точности измерений.
