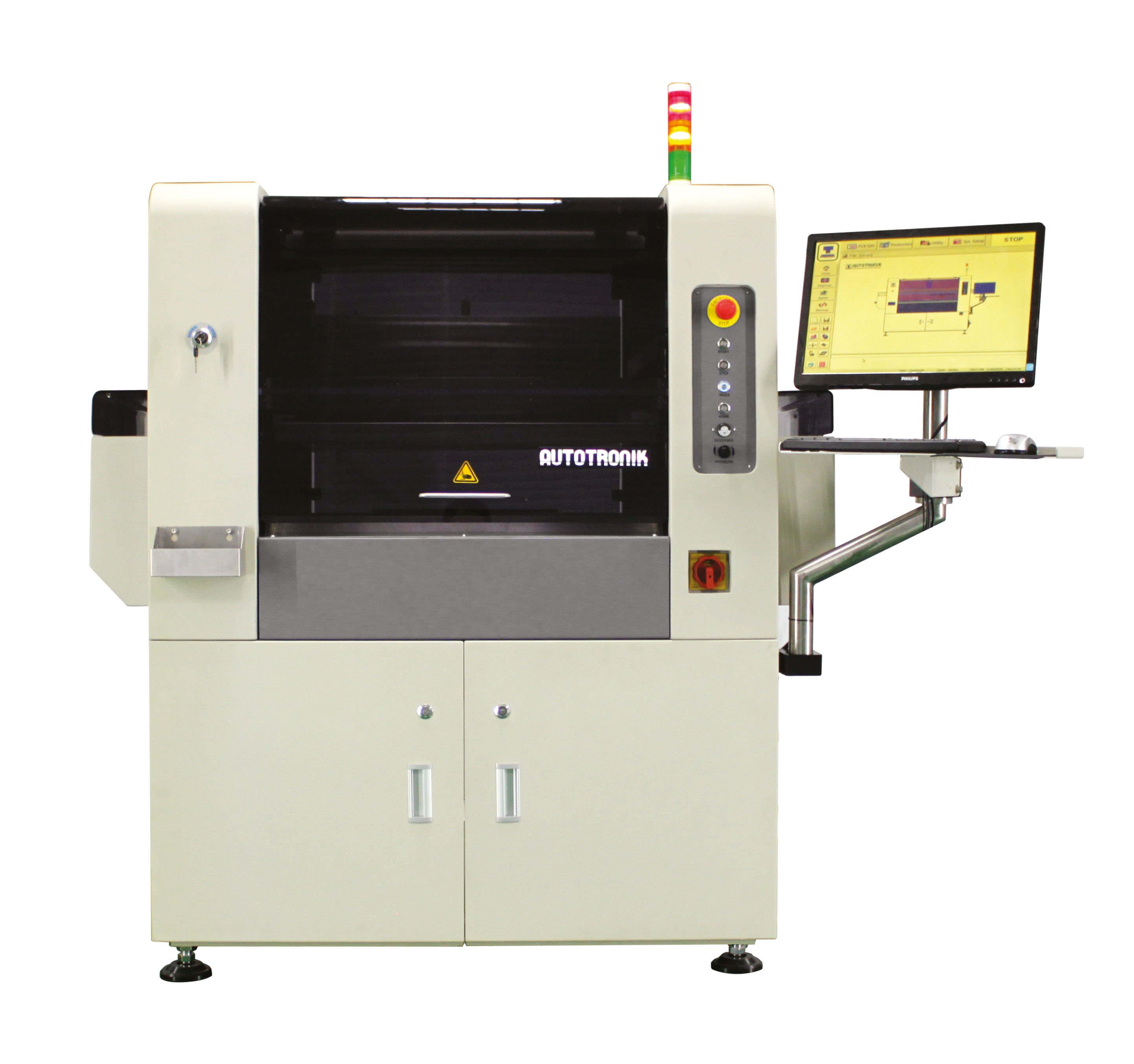

Компания Autotronik SMT представила на рынке новинку – линейку автоматических трафаретных принтеров АР. В серию входят две модели: Autotronik AP430 и AP1200.
Принтеры Autotronik серии AP - это полностью автоматические встраиваемые в линию трафаретные принтеры. Трафаретные принтеры обладают высокой надежностью конструкции и широким функционалом. Все параметры программно контролируются с помощью специального программного обеспечения. Оборудование позволяет наносить пасту в полностью автоматическом режиме как в составе линии поверхностного монтажа, так и как отдельное устройство.

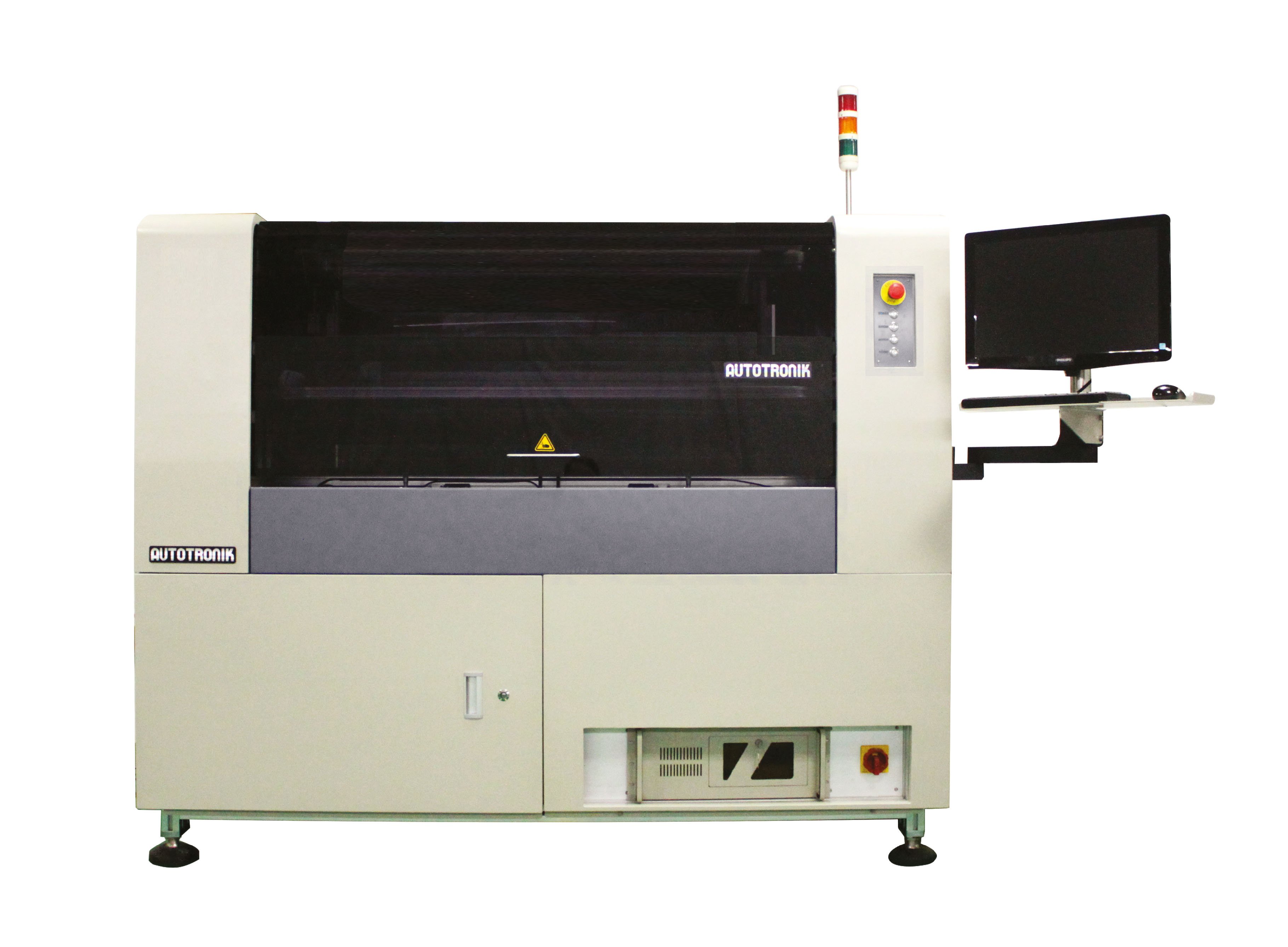

Автоматический трафаретный принтер Autotronik AP1200 – предназначен для печатных плат с большими габаритами и идеально подойдет, например, изготовителям LED продукции.
Основные особенности:
- Система двойного технического зрения для быстрой ориентации печатной платы
- Повторяемость печати +/- 0,008 мм
- Двойные ракели с независимым контролем давления
- Гибкая система крепления печатных плат для 1 и 2-ух сторонних печатных плат
- Быстрая настройка и переналадка
- Возможность вертикального отделения трафарета с рограммным управлением скорости
- Возможность работы с рамками крепления трафаретов от 470 х 330 мм до 736 х 736 мм
- Возможность работы с печатными платами с габаритами до 600x350
Технические характеристики:
|
|
Autotronik AP430 |
Autotronik AP1200 |
|
|
|
|
|
|
|
|
|
Минимальный размер платы |
50 х 50 мм |
100 х 50 мм |
|
Макс.размер рамки |
736 х 736 мм |
1600 х 300 мм |
|
Мин. размер рамки |
470 х 300 мм |
470 х 300 мм |
|
Повторяемость процесса |
±10 микрон (3 сигма) |
±10 микрон (3 сигма) |
|
Точность совмещения |
±20 микрон (3 сигма) |
±20 микрон (3 сигма) |
|
Регулируемая скорость печати |
10 до 120 мм/сек |
10 до 120 мм/сек |
|
Время цикла работы оборудования на 1 ПП (без учета времени печати и очистки трафарета) |
15 секунд |
15 секунд |
|
Высота конвейера |
900±20 мм |
900±20 мм |
|
Направление движения конвейера |
слева-направо (опционально: справа-налево, слева-налево, справа-направо) |
слева-направо (опционально: справа-налево, слева-налево, справа-направо) |
|
Интерфейс для работы в составе производственной линии |
SMEMA |
SMEMA |
|
Угол наклона ракеля |
60° или 45° |
60° или 45° |
|
Пределы перемещений по осям X,Y,R при совмещении |
±10мм, ±2° |
±10мм, ±2° |
|
Электропитание |
~220В (±10%) 50 гц |
~220В (±10%) 50 гц |
|
Потребление |
1 кВт |
1 кВт |
|
Пневмопитание (подача сжатого воздуха) |
5 бар, потребление - 150 л/ми |
5 бар, потребление - 150 л/ми |
|
Габаритные размеры оборудования |
1540 (Ш) × 1138 (Г) × 1530 (В) мм |
2300 (Ш) × 1704 (Г) × 1878 (В) мм |
|
Вес оборудования |
780 кг |
1200 кг |
