12 октября 2015

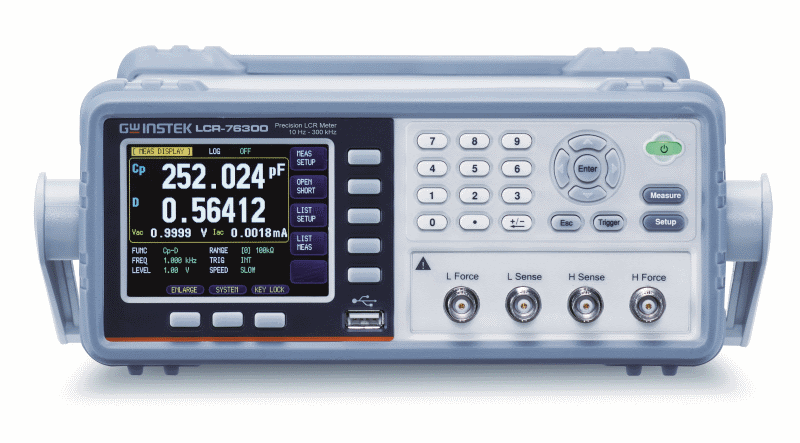

Измерители импеданса GW Instek LCR-76000

GW Instek представили на рынке новую серию измерителей импеданса LCR-76000.

Высокоточные модели LCR-76000 серии в унифицированном корпусе с широким набором режимов и функций - без сомнения являются лучшим выбором СИ для измерений на каждом из этапов тестирования пассивных компонентов при оснащении подразделений R&D (НИОКР), отделов производственных испытаний, служб входного контроля (IQC) и др.

Технические характеристики:
• Базовая погрешность: ±0,05 %
• 5 моделей с диапазонами частот: 10 Гц…300 кГц (76300), 10 Гц…200 кГц (76200), 10 Гц…100 кГц (76100), 10 Гц…20 кГц (76020), 10 Гц…2 кГц (76002)
• Измерение 16 параметров: комплексного сопротивления на переменном токе (R,Z,X), сопротивления постоянному току (Rdc), проводимости (G, Y, B), ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига
• Скорость измерения: 25 мс/ 100 мс/ 333 мс (быстр./ сред./ медл.)
• Параллельная/ последовательная схема замещения
• Режим полярных координат: Z+фаз.сдвиг (θ)/ Y+фаз.сдвиг (θ)
• Широкие функциональные возможности по сбору, анализу, отображению и хранению информации
• Режим усреднение значения (1, 2, 4, 8, 16, 32, 64, 128, 256)
• Допусковый тест (Pass/Fail) в режимах: «абс. знач./Δ-изм/ %»
• Табличные измерения (тест по 10 точкам «частота / напряжение/ ток»)
• Плавная установка частоты тест-сигнала (ГРУБО/ ТОЧНО)
• Большой графический ЖК-дисплей, разрешение 6 разрядов
• Удобный одноуровневый пользовательский интерфейс
• Доп. изм. аксессуары: съемные адаптеры, в т.ч. опция внешнего смещения (пост. напряжение ±45 В, ток ±2,5A /Bias box)
• Интерфейс: RS-232 (SCPI), USB host, Handler (сортировщик)
• Отображение на внешнем ПК графика измеряемых параметров с помощью штатного ПО (макс. 1.000 точек).

Новую линейку отличает компактный дизайн с габаритами корпуса 2U по ширине и 1/2 стойки по высоте, что является одной из эксплуатационных особенностей новинок. Любая из моделей может быть удобно размещена в стандартном 19” шкафу, на столе или на лабораторном стеллаже, что позволяет оптимально распорядиться пространством рабочего места.
