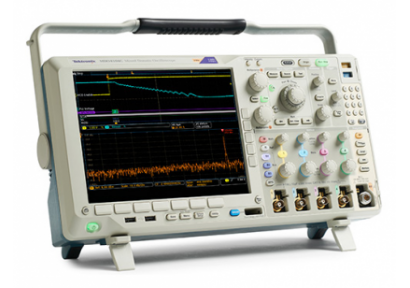

Компания «ПРОТЕХ» представляет новинку от мирового производителя контрольно-измерительных приборов Tektronix – осциллограф 6 в 1 MDO4000C. MDO4000C обеспечивает высокую производительность для быстрого решения сложных задач проектирования и отладки. Он сочетает в себе шесть приборов для быстрого анализа, и является универсальным инструментом для синхронизированного захвата сигналов во временной и частотной областях:
|
 |
Модели серии Комбинированный осциллограф MDO4000C:
|
Модель |
Аналоговая полоса пропускания |
Частота дискретизации |
Длина записи |
Аналоговые каналы |
Цифровые каналы |
РЧ-каналы |
Диапазон радиочастот |
Выход генератора функций |
|
MDO4024C |
200 МГц |
2,5 Гвыб/с |
20 млн точек |
4 |
16 (опция) |
1 (опция) |
9 кГц – 3 ГГц (на заказ), 9 кГц – 6 ГГц (на заказ) |
1 (опция) |
|
MDO4034C |
350 МГц |
2,5 Гвыб/с |
20 млн точек |
4 |
16 (опция) |
1 (опция) |
9 кГц – 3 ГГц (на заказ), 9 кГц – 6 ГГц (на заказ) |
1 (опция) |
|
MDO4054C |
500 МГц |
2,5 Гвыб/с |
20 млн точек |
4 |
16 (опция) |
1 (опция) |
9 кГц – 3 ГГц (на заказ), 9 кГц – 6 ГГц (на заказ) |
1 (опция) |
|
MDO4104C |
1 ГГц |
2,5–5 Гвыб/с |
20 млн точек |
4 |
16 (опция) |
1 (опция) |
9 кГц – 3 ГГц (на заказ), 9 кГц – 6 ГГц (на заказ) |
1 (опция) |
|
Особенности |
Преимущества |
|
Длина записи 20 млн точек |
Больше времени для сбора данных с высоким разрешением, позволяющим детально рассмотреть мельчайшие подробности. |
|
Органы управления Wave Inspector® |
Простота навигации по длинным записям с помощью интуитивно понятных элементов управления на передней панели. Автоматический поиск позволяет найти и отметить каждое проявление события. |
|
Быстрое получение осциллограмм FastAcq |
Быстрое обнаружение глитчей и других нерегулярных переходных сигналов более чем с 340 000 осциллограмм в секунду. Анализ представляющих интерес событий на цветном дисплее. |
|
4 аналоговых канала — на заказ 16 цифровых и 1 радиочастотный канал |
Синхронный анализ аналоговых, цифровых и радиочастотных сигналов для удобства поиска и устранения неисправностей на уровне системы. Синхронизация по любому каналу. |
|
Интегрированный анализатор спектра с широкой полосой захвата |
Точный анализ радиочастотных сигналов с динамическим диапазоном –65 дБн (тип) и частотным диапазоном до 6 ГГц. Сверхширокая полоса захвата до 3,75 ГГц для отображения всего спектра одновременно. |
|
Интегрированный генератор сигналов произвольной формы |
Всегда под рукой встроенный генератор функции 50 МГц. Легкость захвата, редактирования и воспроизведения реальных сигналов в тесной интеграции с осциллографом и генератором сигналов произвольной формы на 128 тысяч точек. |
|
Интегрированный логический анализатор |
Отладка цифровых частей конструкции с разрешением до 60,6 пс. Помогает отслеживать проблемы синхронизации систем и обеспечивает более наглядную картину системы. |
|
Синхронизация и анализ по последовательной шине |
Автоматизация синхронизации и декодирования на трех последовательных шинах одновременно. Экономия времени при обнаружении представляющих интерес событий и устранение необходимости ручного перевода разрядов. |
|
Интегрированный цифровой вольтметр и частотомер |
Бесплатная регистрация изделия. Позволяет быстро измерять напряжение постоянного тока, среднеквадратичное напряжение суммы переменного и постоянного токов, частоту и среднеквадратичное напряжение переменного тока. |
|
Возможности модернизации |
Благодаря возможности расширения полосы пропускания аналогового сигнала и анализатора спектра, добавления генератора сигналов произвольной формы, увеличения количества цифровых каналов (MSO), модернизации системы запуска по сигналам последовательных шин и пакетов для анализа и многим другим возможностям прибор будет полезен и в последующие годы. |
