25 января 2016

Портативный сварочный аппарат Fitel Ninja NJ001

Портативный сварочный аппарат NINJA NJ001 идеально подходит для работы с сетями LAN и FTTx. Новая модель компактнее предшественника S123C на 40%, при этом обеспечивает надежную и качественную сварку волокон даже в суровых условиях эксплуатации

 Основные преимущества:

• Компактность и легкость

• Простота в использовании

• 3 LED электрода ярко освещают V-образные канавки для простоты работы при недостатке освещения.

• Защита от пыли и грязи соответствует тестам IP52.

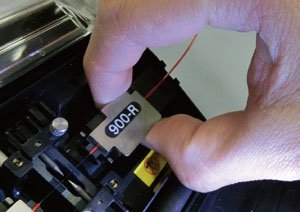

• На FITELNINJA впервые в индустрии установлены съемные V-образные канавки, а также остались все достоинства предшественника: возможность замены электродов без инструмента, а также отсутствие зеркал.

• Быстрая сварка волокон (в среднем 13 секунд) с минимальными потерями и быстрая термоусадка (в среднем 20 секунд) для одномодового волокна.

• Большая емкость батареи. Благодаря низкому энергопотреблению NJ001 способна сделать 100 циклов сварки и термоусадки на одной зарядке.

• Сварочный аппарат совместим с разъемом «Splice On» (SOC) Seikoh Giken и Diamond





Модель

S178



S153

NINJA NJ001



Метод сращивания

Выравнивание по сердцевине волокон



активного выравнивания по оболочке



выравнивания по оболочке



Допустимые одиночные волокна

SMF(ITU-T G.652), MMF(ITU-T G.651), DSF(ITU-T G.653), NZDSF(ITU-T G.655), BIF/UBIF (ITU-T G.657)



Усредненные потери на месте сращивания SMF:

SM: 0,02 дБ, MMF: 0,01 дБ, DSF: 0,04 дБ, NZDSF: 0,03 дБ



SM: 0.04дБ, MM: 0.02дБ, DSF: 0.06дБ, NZDSF: 0.06дБ



SM: 0.05дБ, MM: 0.03дБ, DSF: 0.08дБ, NZDSF: 0.08дБ



Время сварки

7 секунд (полуавтоматич. режим) 9 секунд стандартно.



11 секунд



13 секунд



Время нагрева

31 секунд (40 мм), 31 секунда (60 мм)



25 секунд (40мм, 60мм)



17/20 секунд (40мм/60мм)



Программы сварки / нагрева

Доступно 150 / 18 программ

Доступно 150 / 18 программ



Доступно 150 / 30 программ



Длина скола

5–16 мм (250 мкм), 10 или 16 мм (900 мкм)



5–16 мм (250 мкм), 10 или 16 мм (900 мкм)



5–10 мм (250 мкм), 10 мм (900 мкм)



Габариты (Д, Ш, В) / масса

127  199  105 мм / 1,9 кг [включая массу аккумуляторной батареи]



127  199  105 мм / 1,9 кг [включая массу аккумуляторной батареи]



139 × 176 × 71 мм, 1.6кг [включая массу аккумуляторной батареи]



Память сварок

2000 сварок

Условия эксплуатации

0 ~ 4000 м, –10 – 50 °C и 90 % при 38 °C

0 ~ 4000 м, –10 – 50 °C и 90 % при 38 °C

0 ~ 4000 м, –10 – 50 °C и 90 % при 38 °C

Вывод данных



USB 2.0



Срок работы аккумуляторной батареи

Внутренняя – 80 циклов сварки / нагрева (стандарт) 200 - (опционально)



Внутренняя – 80 циклов сварки / нагрева (стандарт) 200 - (опционально)



Внутренняя – 100 циклов сварки / нагрева (стандарт)



Электропитание, аккумуляторная батарея:

Разъем переменного тока: 85–264 В (50 / 60 Гц), разъем постоянного тока: 11–17 В, литий-ионная



Разъем переменного тока: 85–264 В (50 / 60 Гц), разъем постоянного тока: 11–17 В, литий-ионная



Разъем переменного тока: 85–264 В (50 / 60 Гц), разъем постоянного тока: 11–17 В, литий-ионная
