08 февраля 2016

Высокоскоростной цифровой анализатор Teledyne LeCroy HDA125

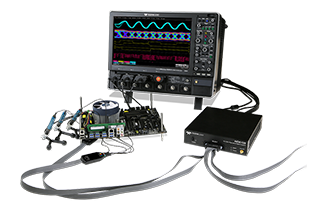

Представляем новинку от Teledyne LeCroy - высокоскоростной анализатор параллельных шин HDA125.

Анализатор доступен к заказу в виде двух моделей HDA125-09-LBUS и HDA125-18-LBUS, которые расширяют возможности осциллографов производства компании Teledyne Lecroy серии WaveMaster 8 Zi-A до уровня осциллографов смешанных сигналов. Данный анализатор является логичным продолжением, успешно зарекомендовавшего анализатора серии MS-500, но даёт возможность осуществления анализа более высокоскоростных цифровых сигналов.

 Краткие характеристики:

  • Количество каналов: 18 или 9 цифровых каналов (в зависимости от модели).
  • Частота выборки: 12,5 Гвыб/с.
  • Разрешающая способность: 80 пс.
  • Полоса пропускания: 3 ГГц (возможность захвата и анализа цифровых сигналов до 6 Гбит/с).
  • Максимальная память: 256 М.
  • Входное сопротивление: 110 кОм / 0,12 пФ.
  • Динамический диапазон: ±10 В.
  • Логические уровни: TTL, ECL, CMOS (2.5 В, 3.3 В, 5 В), PECL, LVDS или определённые пользователем (шаг установки порога 5 мВ).
  • Подключение к осциллографам Teledyne LeCroy: LBUS + USB 3.1
