Генератор сигналов Tektronix серии AWG4000

Компания Tektronix, ведущий мировой поставщик контрольно-измерительных решений, представила генератор сигналов произвольной формы "3 прибора в 1" серии AWG4000.

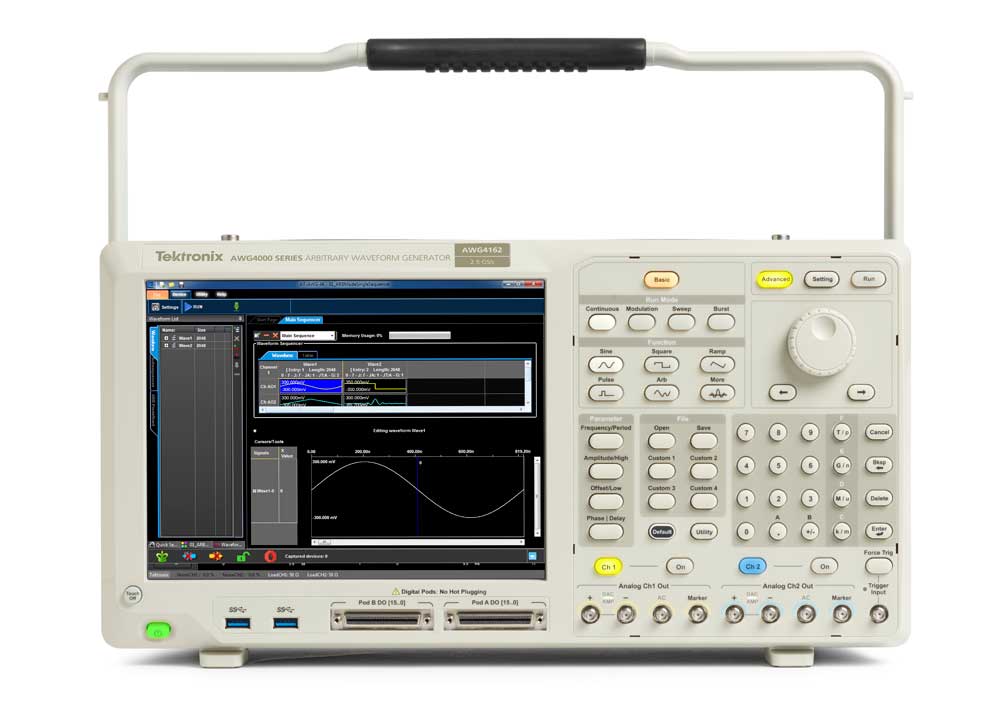

Генератор сигналов серии AWG4162 применим для решения практически любых задач. Этот прибор имеет 2 аналоговых канала, частоту дискретизации до 2,5 Гвыб/с, полосу пропускания 750 МГц, разрешение по вертикали 14 разрядов, длину записи до 64 млн. точек на канал для сигналов произвольной формы, до 16 384 элементов в кодовой последовательности и 32- разрядный цифровой выход. Прибор можно модернизировать по месту эксплуатации, например, расширить память или добавить цифровой выход.

Технические характеристики:

  • Генератор сигналов произвольной формы:

                o   2 аналоговых канала

                o   частота дискретизации 2,5 Гвыб./с,

                o   разрешение 14 разрядов,

                o   память сигналов произвольной формы 1М (опция 16М, 32 М, 64М),

                o   опционально цифровые каналы 16 или 32.

  • Сигналы стандартной формы: синус, прямоугольный, импульсный, пилообразный, шумоподобный,  пост. напряжение,  sin(x)/x, функция Гаусса, функция Лоренца,  экспоненциальное нарастание и спад, гаверсинус
  • Базовые режимы работы: непрерывный, свипирующий, режим модуляции и пакетный режим.
  • Режим создания сигналов произвольной формы: выборка от 100 выб./с до 2,5 Гвыб./с.
  • Длина последовательности от 1 до 16 384 элементов.
  • Повторение сигнала, ожидание выполнения нескольких условий запуска (до 7 условий), ожидание появления нескольких событий (до 7 событий), переход при наличии событий (до 7 синхронных или асинхронных событий), переход (синхронный или асинхронный).
  • Выходное сопротивление 50 Ом (несимметр.) или 100 Ом (дифф.)
  • Съёмный жёсткий диск, 500 ГБ, SATA, 2,5.
  • Интерфейсы: USB 2.0 x 2 на задней панели, USB 3,0 x 2 на передней панели; LAN.
  • Дисплей 10,4 сенсорный, 1024 x 768.
  • Масса 6.5 кг.
