01 июля 2016

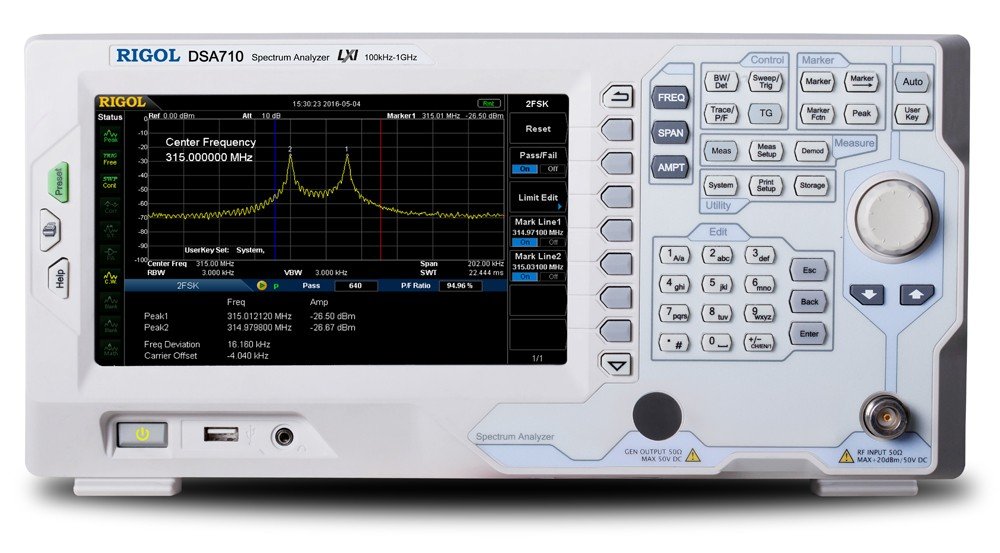

Анализаторы спектра Rigol серии DSA700

Представляем новую бюджетную линейку анализаторов спектра Rigol - DSA700.

В модельный ряд вошли два прибора с максимальной полосой до 500 МГц - DSA705 и 1 ГГц -DSA710.

Новая линейка позиционируется производителем, как младшая по отношению к серии DSA800 и несколько уступает ей по функционалу.



Параметр

DSA815

DSA710

DSA705





















Частотный диапазон

9 кГц - 1,5 ГГц

100 кГц - 1 ГГц

100 кГц - 500 МГц

Уровень собственных фазовых шумов

<-80 дБн/Гц @ 10 кГц
<-100 дБн/Гц @ 100 кГц





Наилучшее разрешение полосы
пропускания ПЧ (-3 дБ )

10 Гц

100 Гц

100 Гц

Полоса пропускания ПЧ (-6 дБ )

200 Гц, 9 кГц, 120 кГц (опция DSA800-EMI)





Полоса пропускания видео

1 Гц … 3 МГц, с шагом 1-3-10





Минимальный уровень собственных шумов (типичное)

-135 дБм (предусил.)
-115 дБм (без п/у)

-130 дБм (предусил.)
-110 дБм (без п/у)

-130 дБм (предусил.)
-110дБм (без п/у)

Расширенные измерения

опция DSA800-AMK





Интерфейсы

USB host, USB device, LAN (LXI)$ GPIB (опция, через адаптер USB-GPIB)





Дисплей

8" WVGA





Трекинг-генератор

Модель DSA815-TG

нет

нет




Благодаря экономной цене новые анализаторы спектра Rigol могут найти широкое применение, т.к. в данных моделях функциональность такая же, как в DSA815 и даже появились дополнительные функции.

Анализаторы спектра DSA705 и DSA710 имеют:

  • Уровень собственных шумов (до -130 дБм с включенным предусилителем) для более точного анализа сигналов на фоне шумов
  • Лучшее разрешение фильтров ПЧ: 100 Гц… 1 МГц, с шагом 1-3-10, что позволяет выделять два сигнала с близкими частотами
  • Плотность фазовых шумов не более -98 дБн/Гц @ 10 кГц , против -80 дБн/Гц @ 10 кГц у DSA815
  • Нулевая полоса обзора для демодуляции АМ-сигналов
  • Проведения маркерных измерений
  • Составления таблицы пиковых значений вывод
  • Сравнения до четырех различных спектрограмм
