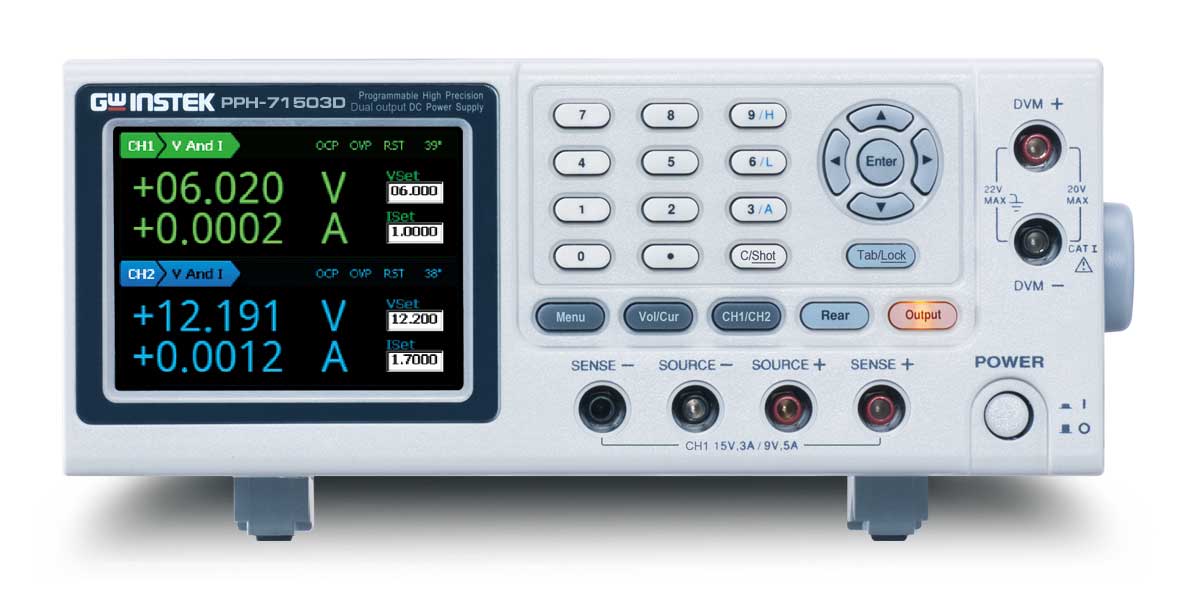

Прецизионный импульсный программируемый 2-канальный источник питания постоянного тока GW Instek PPH-71503D

Представляем новинку от GW Instek - специализированный источник постоянного тока для систем мобильной связи PPH-71503D с индексом «D», который имеет ряд особенностей, делающих его идеальным решением для тестирования средств беспроводной связи и устройств с батарейным питанием.

PPH-71503D (Dual) - 2-канальный программируемый прецизионный источник питания, который обеспечивает по каналу 1 выдачу высокостабильного выходного электропитания с двойным диапазоном «Напряжение/ток» и общей выходной мощностью 45 Вт. Номиналы рабочих диапазонов основного канала: 0…15 В при максимальном токе до 3 A или напряжение от 0 до 9 В с увеличенным током нагрузки до 5 A. Выходное напряжение канала 1 может быть выдано как на гнезда передней панели источника, так и на терминалы тыльной панели.

Второй независимый канал обеспечивает выдачу Uвых 0…12 В и ток до 1,5 А при выходной мощности до 18 Вт.

Технические характеристики:

  • Два независимых канала: Кан 1 (два диапазона U/I 0…15 В / 0-3 А или 0… 9 В / 0-5 А), макс. вых. мощность 45 Вт; Кан2 ( 0 …12 В/ 0-1,5 А), макс. выходной мощность 18 Вт.
  • Функция SEQUENCE: программирование профиля U/I для последовательного вывода на выходе до 1000 шагов с регулируемой амплитудой напряжения, тока и длительности (1 мс …3600 сек с разреш. 1 мс).
  • Функция ЭМУЛЯЦИЯ: моделирование реальной батареи с эмуляцией выходного импеданса, программирование внутр. переменного сопротивления (0,001…1,000 Ом/ разреш. 1 мОм).
  • Режим стабилизации тока и напряжения (CC/ CV)
  • Макс. разрешение: 1 мВ/ ток 0,1 мкА для диапазона 5 мА
  • Высокое быстродействие (tнараст. 0,2 мс/ tсп 0,3 мс), отклик на изменение Uвых <40 мкс (при отклонении ~100 мВ)
  • Малый уровень пульсаций (≤ 1 мВ скз)
  • Встроенный вольтметр: 0…20 В (± 0,05%+3 мВ)
  • Режим приемника тока (макс. поглощаемый ток до 3,5 А/ Кан1)
  • Измерение импульсного тока (tи 33,3 мкс…833 мс), большой период интеграции (до 60 с), вычисление импульсного тока с усреднением (1…100), глубина памяти внутр. буфера 64К (динамический режим)
  • Выходные гнезда на передней и задней панели (Кан1)
  • Функция блокировки кнопок управления
  • Внутренняя память (запись/ вызов): 5 ячеек для сохранения настроек , 5 ячеек для сохранения статуса ИП при включении
  • Интерфейсы управления: USB / LAN / GPIB
  • Защита питаемого объекта от повреждения при 4-х пр подключении, защита от КЗ, перегрузки по току, от перенапряжения, и перегрева
  • Малошумящая интеллектуальная система охлаждения
  • Управление: драйвера LabView, программа управления
