19 января 2017

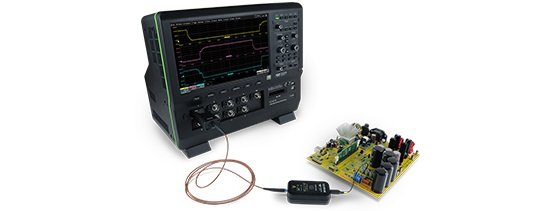

Высоковольтный оптически изолированный дифференциальный пробник Teledyne LeCroy HVFO103

Teledyne LeCroy анонсировала выпуск не имеющей аналогов изолированной системы измерений HVFO (High Voltage Fiber Optic probe), которая представляет собой оптически изолированный высоковольтный дифференциальный пробник с полосой частот входных сигналов до 60 МГц и первоклассным уровнем ослабления синфазной помехи (CMRR).

HVFO103 предоставляет возможность проводить точные измерения характеристик дифференциальных сигналов с гальванической развязкой (на базе оптоэлектронного преобразователя) в системах с «плавающей землей» в условиях сильных помех и паразитных ВЧ-шумов.

Изолированная система измерений HVFO103 является оптимально разработанным и доступным пробником для измерения с «плавающей» землей малых сигналов на шине HV (ВВ) в устройствах питания силовой электроники с целью тестирования датчиков на соответствие EMC, EFT, ESD и защиты от радиочастотных помех (RF).

Он значительно превосходит возможности измерения и точность воспроизведения сигнала (fidelity) обычных ВВ дифференциальных пробников и систем сбора информации (типа DA), которые основаны на гальванической развязке в цепи высокого напряжения. Кроме того, это устраняет необходимость выполнять достаточно опасные испытания электроустановок традиционными средствами, которые требуют развязки по «земле» как осциллографа, так и подключаемого к нему пробника.




Базовые параметры и преимущества:

  • Диапазон исследуемых сигналов: до 60 МГц
  • Практически неограниченная безопасность в режиме Common-mode (оптическая развязка)
  • Минимальный шум и улучшенные параметры подавления помех
  • 140 дБ CMRR
  • Низкая индуктивность в измерительной петле
  • Малый уровень ослабления сигнала

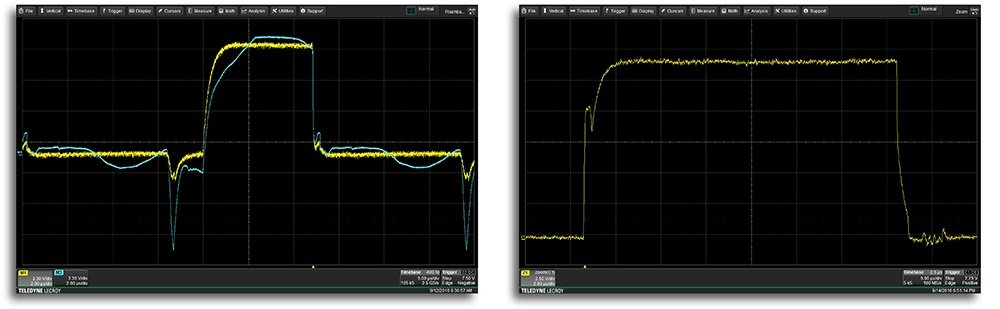

  • Снижение мешающего влияния при подключении, лучший импульсный отклик по сравнению с обычными ВВ дифпробниками (серия HV)
  • Выбор входных насадок для подключения (3 номинала Uвх): +/-1В …+/-40В
  • Устраняет необходимость иметь цифровой осциллограф с «float» режимом
  • Совместим со всеми осциллографами TD LeCroy с шиной ProBus

Изолированная система измерений HVFO103 включает: передатчик (усилитель-модулятор) (1 шт), приёмник демодулирующий (1шт), соединительный оптический кабель 1 м (1шт), зарядный USB-кабель (1шт), комплект микрозажимов «крюк» (3 шт), тканевый кейс (1шт)

Заказываются отдельно (опции)

Входные насадки с различным ослаблением:

  • ±1 В (1x) насадка с наконечником для передатчика (HVFO100-1X-TIP)
  • ±5 В (5x) аттенюаторная насадка с наконечником (HVFO100-5X-TIP)
  • ±20 В (20x) аттенюаторная насадка с наконечником (HVFO100-20XTIP)
  • ±40 В (40x) аттенюаторная насадка с наконечником (HVFO100-40X-TIP)

Запасной передатчик (усилитель-модулятор): обеспечивает непрерывность измерений – пока один передатчик будет заряжаться, другой такой же блок в это время находится в работе - HVFO103-XMITTER

  • 1 м соед. оптический кабель (запасной) HVFO-1M-FIBER
  • 2 м соед. оптический кабель HVFO-2M-FIBER
  • 6 м соед. оптический кабель HVFO-6M-FIBER
