Векторный анализатор цепей Tektronix серии TTR500

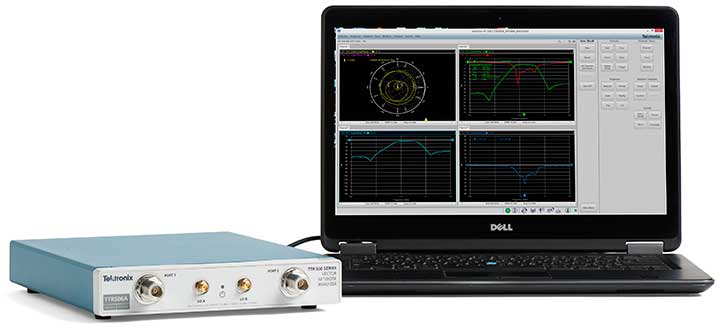

Революционная разработка компании Tektronix - 2-портовый, 2-канальный векторный анализатор цепей серии TTR500 - это уникальное сочетание высокой производительности и простоты измерений.

Анализатор позволяет выполнять повседневные измерения с точностью и надёжностью, свойственной приборам Tektronix, без расходов на дорогостоящее оборудование.

Прибор демонстрирует лучшую производительность в РЧ-диапазоне по ключевым параметрам, таким как динамический диапазон, и имеет встроенный разветвитель питания, за который ранее могла взиматься дополнительная плата. В новом ВАЦ серии TTR500 есть все функции и характеристики, которые должны быть в 2-портовом ВАЦ с частотным диапазоном до 6 ГГц.

В ВАЦ серии TTR500 встроены шесть приёмников и два источника РЧ-сигналов, которые компактно размещены на фирменной специализированной ИС (ASIC). За счёт запатентованной технологии и инновационной архитектуры, ВАЦ серии TTR500 по характеристикам соответствует уровню настольных ВАЦ, но при цене на 40 % ниже и габаритах, и весе в 7 раз меньше аналогичных приборов.

Стандартизованный в промышленности интерфейс позволяет ускорить ввод в эксплуатацию и сэкономить время на тестирование устройств пользователя. ПО VectorVu-PC обеспечивает привычный вид и функции при контроле и калибровке приборов с использованием любых настольных или переносных ПК с ОС Windows. Что касается систем автоматического тестирования, для эксплуатируемых типовых ВАЦ предлагается программная поддержка, чтобы упростить их интеграцию в существующие системы тестирования.

Благодаря компактному форм-фактору (CFX) и невысокой цене анализатора TTR500, любая компания может приобрести его каждому инженеру для повышения эффективности работы и сокращения простоев. Доступный векторный анализатор цепей, используемый для обучения, позволит студентам проводить больше практических занятий со стандартным промышленным прибором для тестирования.



 Основные преимущества

  • Диапазон частот: от 100 кГц до 6 ГГц
  • Динамический диапазон: больше 122 дБ
  • Зашумлённость графика: до 0,008 дБ ср.кв.
  • Выходная мощность: от -50 до +7 дБм
  • Повышение надёжности за счёт встраивания РЧ-компонентов в специализированную ИС
  • Потребляемая мощность 13 Вт означает отсутствие шумящих вентиляторов и низкое энергопотребление
  • Запатентованный метод цифровой обработки сигналов для расширения динамического диапазона
  • Стандартная гарантия 3 года
  • Возможность работы ПО VectorVu-PC в режиме оффлайн для анализа сохранённых данных
  • Формат выдаваемых файлов совместим с типовыми инструментами моделирования при автоматизированном проектировании электронных приборов (EDA)
  • Набор команд SCPI совместим с таковым для классических векторных анализаторов цепей
  • Не нужно арендовать или занимать векторные анализаторы цепей, увеличивая сроки и расходы на проектирование
  • Прибор настолько компактный, что всегда может поместиться в ящике для инструментов или ящике стола
  • Можно передавать изображения с ВАЦ, объяснять новые подходы и следить за продвижением работ через сеть ПК
  • Архитектура на базе ПК (USB 2.0) обеспечивает удобство доступа к полученным данным
  • Возможность быстрого обновления до уровня новейших компьютерных технологий только за счёт замены ПК
  • Выбор наиболее удобного для поставленных задач размера экрана: на планшете, ноутбуке или внешнем мониторе
  • Использование собственной копии VectorVu-PC с сохранением своих предварительных настроек, структуры файлов и других выбранных настроек
  • Удобный способ передачи файлов через обычную сеть ПК с ОС Windows для задач, связанных с проектированием электронных приборов (EDA)
  • Повышение надёжности за счёт устранения распространённых причин сбоев прибора — дисплеев, ручек управления и процессоров



Модельный ряд:

Модель

Диапазон частот

Ports

Динамический диапазон

TTR503A

От 100 кГц до 3 ГГц

Два порта, гнездовые разъёмы N-типа

>122 дБ

TTR506A

От 100 кГц до 6 ГГц

Два порта, гнездовые разъёмы N-типа

>122 дБ



Сравнение с моделями других производителей:

Характеристики

Tektronix TTR500

Keysight 5063

Anritsu MS46122B

Rohde & Schwarz ZVL6

Диапазон частот

От 100 кГц до 3,0 ГГц

От 100 кГц до 3,0 ГГц

От 1 МГц до 8,0 ГГц

От 100 кГц до 6,0 ГГц

От 100 кГц до 6,0 ГГц

От 100 кГц до 6,5 ГГц

Динамический диапазон (дБ)

122

117

100

> 115

Зашумлённость графика (дБ ср.кв.)

< 0,008

0,005

0,006

< 0,005

Выходная мощность

от -50 до +7 дБм

от -20 до 0 дБм

от -20 до -3 дБм

от -50 до 0 дБм

Разветвитель питания (встроенный)

Да

Нет

Нет

Нет

Масса (кг)

1,6

10,9

2,2

7
