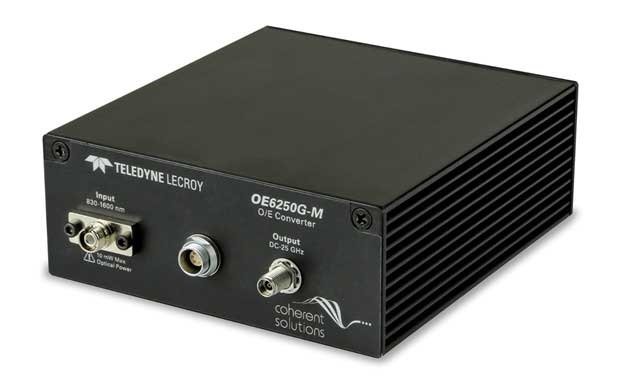

Компания Teledyne LeCroy выпустила новинку - оптоэлектронный конвертор OE6250G-M для цифровых осциллографов СВЧ диапазона.
|
OE6250G-M является высокопроизводительным оптоэлектронным (ОЭ) конвертером для осциллографов реального времени Teledyne LeCroy, который обеспечивает преобразование оптических сигналов в электрические колебания. Он имеет два режима работы: с плоской АЧХ в полосе частот до 36 ГГц и режим программно-аппаратной фильтрации с применением фильтра Бесселя-Томсона 4-го порядка (стандартные операции управления тактовой частотой в оптических приемниках) в полосе частот до 25 ГГц. Новый оптоэлектронный конвертор OE6250G-M позволяет выполнить точный и достоверный сбор данных входных оптических сигналов ВОЛС с модуляцией по интенсивности излучения в режиме реального времени осциллографами, которые поддерживают скорость передачи 28 Гбод и более. Диапазон длин волн 830 нм - 1600 нм. Полностью откалиброванный и интегрированный многомодовый волоконно-оптический вход 50/125 мкм. OE6250G-M позволяет анализировать высокоскоростные оптические сигналы с использованием лидирующего в отрасли программного обеспечения и решений Teledyne LeCroy. Применять программное обеспечение для восстановления тактовой частоты с использованием стандартных или пользовательских типов PLL и анализировать до четырех сигналов NRZ одновременно с построением глазковых диаграмм, анализом джиттера и шума, а также с расширенными возможностями визуализации. Совместим с семействами осциллографов Teledyne LeCroy WaveMaster 8Zi-B-R и LabMaster 10 Zi-A-R. |
 |
Технические характеристики:
- Оптоэлектрический преобразователь.
- Длина волны:830–1600 нм.
- Аналоговая полоса частот:до 25 ГГц (режим фильтрации Бесселя-Томсона), до 36 ГГц (с плоской АЧХ).
- Коэффициент преобразования при 850 нм -80 В /Вт.
- Коэффициент преобразования при 1310 нм -125 В /Вт.
- Коэффициент преобразования при 1550 нм -125 В /Вт.
