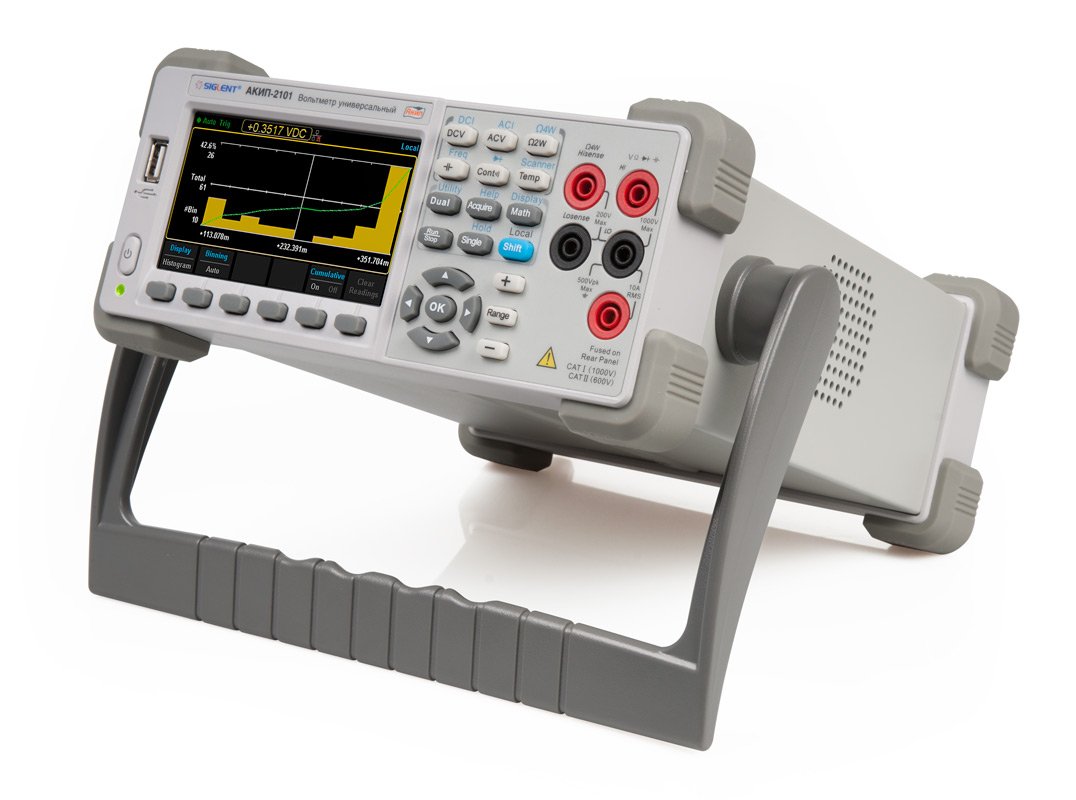

Универсальный вольтметр АКИП-2101/2

АКИП

Представляем новинку в серии вольтметров АКИП-2101, вольтметр АКИП-2101/2.

Вольтметр имеет оптимальные технические характеристики для большинства современных измерительных приложений: базовая погрешность ±0,0035% (DCV), разрешение 6½ разряда, скорость измерений до 150 измерений в секунду. Кроме этого, новый вольтметр обладает превосходным графическим дисплеем, что делает работу с вольтметром очень удобной. Встроенная функция статической обработки измерений может отображать гистограммы, тренды в реальном времени.

Особенности и преимущества АКИП-2101/2:

  • 11 измерительных функций, включая измерение силы постоянного и переменного тока, постоянного и переменного напряжения, сопротивления по 2-х и 4-х проводной схеме, частоты, периода, температуры, а также прозвон цепи и проверку диодов
  • 6 ½ разрядов
  • Базовая погрешность (DCV) ±0,035%
  • Быстродействие: до 150 изм./с
  • Одновременное измерение 2-х параметров
  • Измерение переменного сигнала со смещением (AC+DC)
  • Измерение с учетом формы сигнала и искажений (True RMS)
  • Автоматический и ручной выбор пределов измерений
  • Внутренний регистратор данных (10к отсчетов) с настраиваемой скоростью выборки
  • Развернутое меню синхронизации и запуска
  • 2-х и 4-х проводная схема измерения сопротивления
  • Математические функции и статистическая обработка (мин/макс/среднее; дБ/дБм; допусковый контроль; Δ-измерения, гистограммы, построение тренда. СКО)
  • Отображение результата измерений с помощью аналоговой шкалы (bar-graph)
  • Интерфейсы: LAN, USB (USBTMC)
  • Внутренняя память 1 ГБ (расширение внешним USB- flash), поддержка файловой системы, встроенная экранная помощь (HELP)
  • Измерение температуры (термопара и термосопротивление/Rtd)
  • Программное обеспечение EasySDM для управления и передачи данных на компьютер
  • Цветной графический TFT-дисплей (диаг. 11 см)


Сравнительная таблица серии вольтметров АКИП-2101:

Характеристики

Параметры

Значения





АКИП-2101

АКИП-2101/1

АКИП-2101/2

Постоянное напряжение

Пределы измерений

200 мВ / 2 / 20 / 200 / 1000 В

600 мВ / 6 / 60 / 600 / 1000 В

200 мВ / 2 / 20 / 200 / 1000 В

Разрешение

1 / 10 мкВ / 0,1 / 1 / 10 мВ

0,01 / 0,1 / 1 / 10 / 100 мВ

0,1 / 1 / 10  / 100 мкВ / 1 мВ

Погрешность измерения (базов.)

± 0,015%изм + 0,003%диапазона

± 0,01% + 5емр

± 0,0035%изм + 0,0006%диапазона

Входной импеданс

10 МОм,
10 ГОм для пред. «200 мВ/ 2 В»

10 МОм, 10 ГОм для пред. «600 мВ»

10 МОм,
10 ГОм для пред. «200 мВ/ 2 В»

Переменное напряжение
(AC+DC, True rms)

Пределы измерений

200 мВ / 2 / 20 / 200 / 750 В

600 мВ / 6 / 60 / 600 / 750 В

200 мВ / 2 / 20 / 200 / 750 В

Разрешение

1 / 10 мкВ / 0,1 / 1 / 10 мВ

1 / 10 мкВ / 0,1 / 1 / 10 мВ

0,1 / 1 / 10 / 100 мкВ / 1 мВ

Частотный диапазон

20 Гц…100 кГц

3 Гц…300 кГц

Погреш. измерения

0,2%изм + 0,05%диапазона

0,2%изм + 10емр

0,06%изм + 0,04%диапазона

Входной импеданс

1 МОм / 100 пФ

постоянный ток

Пределы измерений

200 мкА/ 2 / 20 / 200 мА/ 2/ 10 А

600 мкА/ 6 / 60 / 600 мА/ 6/ 10 А

200 мкА/ 2 / 20 / 200 мА/ 2/ 10 А

Разрешение

1/ 10/ 100 нА/
1/ 10/ 100 мкА

10/ 100 нА/ 1 / 10/
100 мкА/ 1мА

0,1/ 1/ 10 / 100 нА/
1/ 10 мкА

Погрешность измерения
(базов.)

± (0,055…0,25%)
в зав. от диап.

± (0,055…0,25%)
в зав. от диап.

± (0,05…0,15%)
в зав. от диап.

переменный ток
(AC+DC, True rms)

Пределы измерений

20 мА / 200 мА / 2/ 10 А

60 мА / 600 мА / 6/ 10 А

200 мкА/ 2/ 20/ 200 мА /
2/ 10 А

Разрешение

100 нА/ 1/ 10/ 100 мкА

1/ 10/ 100 мкА/1 мА

0,1/ 1/ 10/ 100 нА/
1/ 10 мкА

Частотный диапазон

20 Гц…10 кГц

3 Гц…10 кГц

Погрешность измерения
(базов.)

± (0,5…2,5%)
в зав. от f и диап.

± (0,5…2,5%)
в зав. от f и диап

± (0,12…1,1%)
в зав. от f и диап.

Сопротивление

Пределы измерений

200 Ом/ 2/ 20/ 200 кОм/
2/ 10/ 100 МОм

600 Ом/ 6/ 60/ 600 кОм/
6/ 60/ 100 МОм

200 Ом/ 2/ 20/ 200 кОм/
2/ 10/ 100 МОм

Разрешение

10/ 100 мОм/ 1/10/ 100 Ом/ 1/ 10 кОм

Погрешность измерения
(базов.)

± (0,02…1,75%) в зав. от диап.

± (0,02…1,75%) в зав. от диап.

± (0,01…0,8%) в зав. от диап.

частота
(период)

Диапазон измерений

20 Гц…1 МГц
(200 мВ…750 В)

20 Гц…500 кГц
(600 мВ…750 В)

3 Гц…1 МГц
(200 мВ…750 В)

Диапазон изм. периодов

1,0 мкс…0,05 с

2,0 мкс…0,05 с

1,0 мкс…0,33 с

Чувствительность

100 мВ (20 Гц-100 кГц);
1В (100-1000 кГц)

100 мВ (20 Гц-100 кГц);
1В (100-500 кГц)

100 мВ (3 Гц-100 кГц);
1В (100-1000 кГц)

Погрешность измерения
(базов.)

± 0,01%

± 0,007%

Прозвон цепи

Порог срабатывания

1…2000 Ом  (разрешение 0,1 Ом)

Тестовый ток

1 мА

температура

Диапазон  измерений

-270…+1820 °С (в зав. т типа термопар)

Термопары

Поддержка термопар: B, E, J, K, N, R, S, T-типов  (в комплект не входят !), поддержка термосопротивлений (RTD)

испытание
p-n перехода

Тестовое напряжение

0- 2 В (разрешение 0,1мВ)

0- 2 В;  2-4 В
(разрешение 0,1мВ)

0- 2 В (разрешение 0,1мВ)

Тестовый ток

1 мА

Ёмкость

Пределы измерений

2/ 20/ 200 нФ/ 2/ 20/ 200/ 10000 мкФ

Разрешение

1/ 10/ 100 пФ/ 1 /10/100 нФ/ 1 мкФ

Погрешность измерения

± (1…3%) в зав. от диапазона

Тестовый ток

до 100 мкА в зав. от диапазона

Дисплей

Тип и формат

Цветной графический TFT-дисплей. (диаг. 11 см), разреш. 480 х 272

Разрядность индикации

5 ½  (5 изм/с),
4 ½  (при скорости от 50 до 150 изм/с)

4 ½  (при ск. от 5 до 50  изм/с),
3 ½  (150 изм/с)

6 ½  (5 изм/с),
5 ½  (5 изм/с),
4 ½  (при скорости от 50 до 150 изм/с)

Скорость измерений

Медл.- 5 изм/с (Slow), средне -50 изм/с (Mid), быстро-150 изм/с (Fast)

Общие данные

Напряжение питания

200 …240 В (± 10 %),  50 / 60 Гц  (P потребл.  20 ВА)

Выход

VM comp,  ExtTrig (внеш. Синхр.)

Интерфейс
Габаритные размеры

USBх2, LAN  (опция GPIB – внешний кабель-адаптер)
282 × 260 × 105 мм

Масса

3,3 кг (АКИП-2101); 3,76 кг (АКИП-2101/1); 3,5 кг (АКИП-2101/2)

Комплект поставки

Измерительные провода (2), зажимы типа «крокодил» (2), шнур питания (1), кабель USB, руководство по эксплуатации (1), предохранитель (1), ПО (EasyDDM –CD-диск) .



Опции

Интерфейс GPIB (внешний кабель адаптер),  сканер (Ext Card).



17 мая 2017
