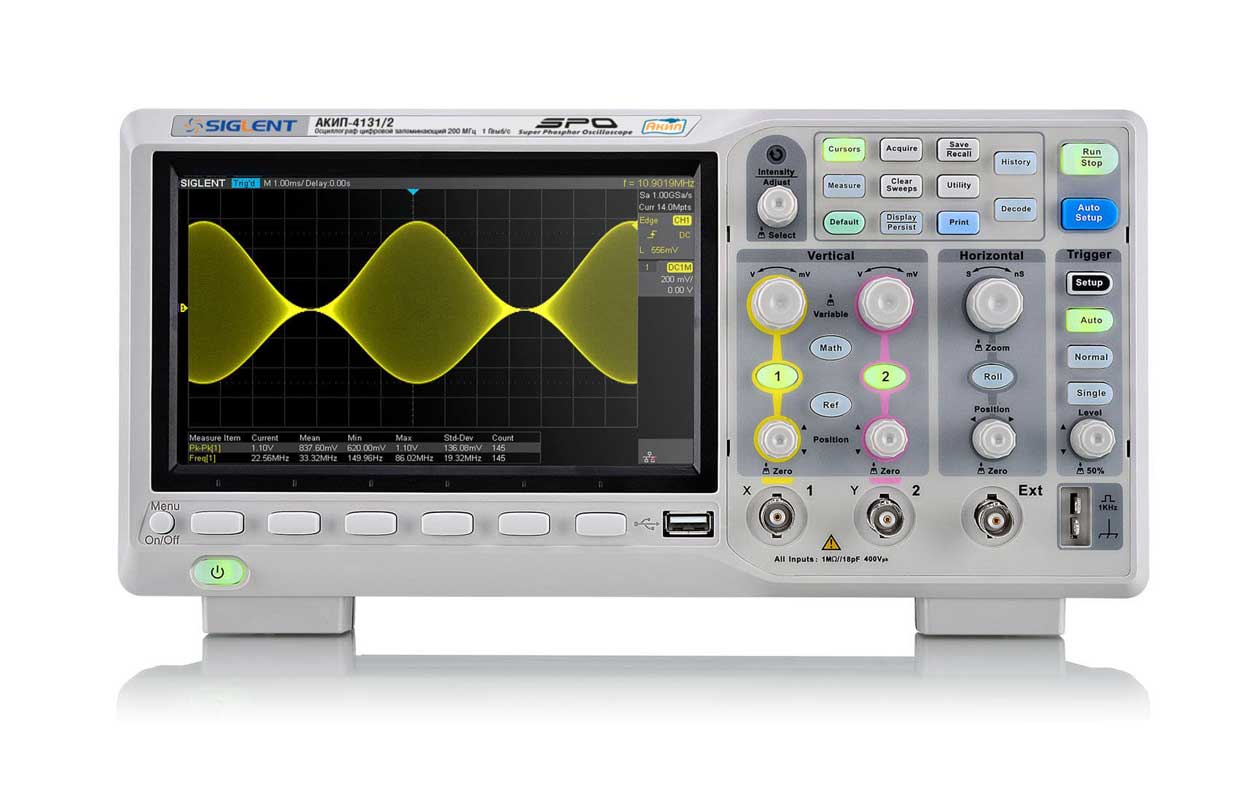

Осциллографы серии АКИП-4131

АКИП

Компания "ПРОТЕХ"представляет новую серию цифровых осциллографов АКИП-4131,с усовершенствованной технологией SPO (Super Phosphor Oscilloscope).

Использование усовершенствованной технологии SPO позволило увеличить скорость обновления до 100.000 осциллограмм в секунду в обычном режиме сбора данных и до 400.000 в режиме сегментированной развертки.

Модельный ряд новой серии представлен двумя 2-х канальными моделями, с полосой пропускания 100 МГц (АКИП-4131/1) и 200 МГц (АКИП-4131/2). Максимальная частота дискретизации составляет 1 ГГц и делится между активными входными каналами осциллографа. Разрядность АЦП по вертикали составляет 8 бит (до 11 бит в режиме увеличенного разрешения HiRes), память на каждый канал 7 МБ (14 МБ при объединении).

Особенности и ключевые преимущества:

  • Высокая скорость сбора данных: до 100.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки)
  • Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)
  • Сегментированная память: до 80.000 сегментов (с отображением межсегментного времени).
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)
  • Автоизмерения (38 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√)
  • Режим БПФ на интервале 1М точек
  • Статистическая обработка результатов измерений
  • Цифровая растяжка (zoom), допусковый контроль (тест по маске)
  • Интерполяция SinX/x, режим Х-Y
  • Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN


Отличительной особенностью модельного ряда осциллографов АКИП™, в которых реализована технология SPO, является не только увеличенная скорость обновления экрана, но и 256 уровней интенсивности свечения луча, что обеспечивает при отображении сигнала яркостную или цветовую градацию частоты разверток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.

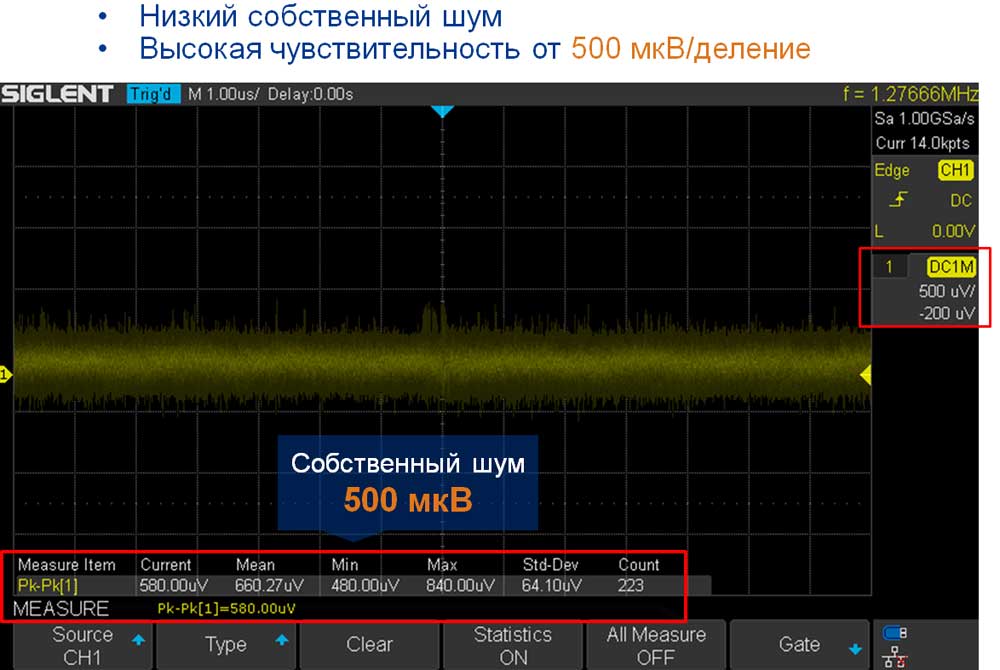

Осциллографы серия АКИП-4131 имеют самый минимальный в своем классе коэффициент отклонения (К откл.), от 500 мкВ/дел (!), усовершенствованную аппаратную схему синхронизации, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера.

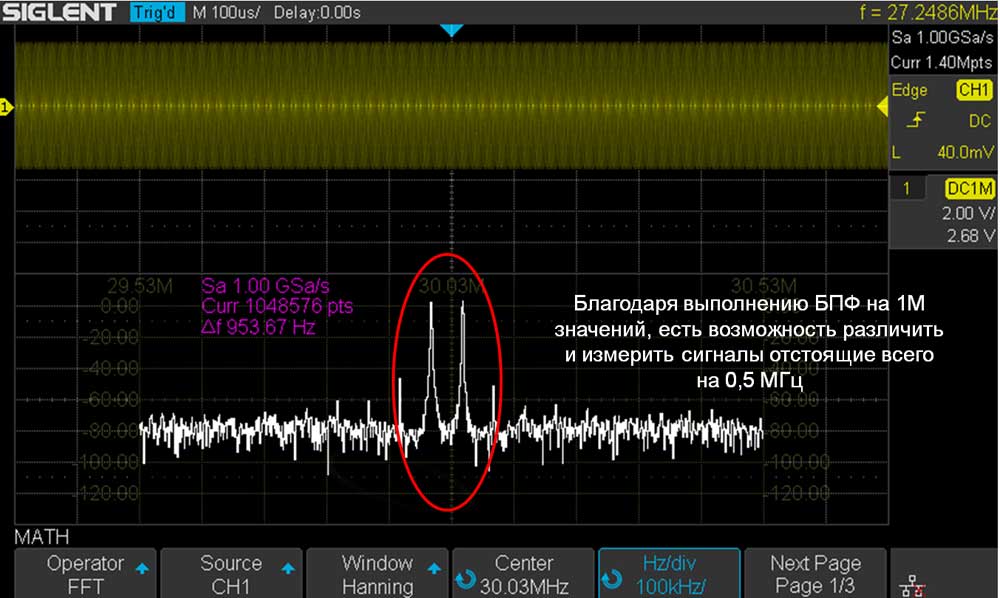

Еще одной отличительной особенностью новой серии, является возможностью частотного анализа, математическая функция БПФ, на интервале 1М точек, что в несколько раз повышает измерительные возможности в сравнении с моделями одного класса, где частотный анализ выполняется, в среднем, на 16К точек. В режиме БПФ осциллограф серии АКИП-4131 способен различить сигналы, отстоящие всего на 0,5 МГц.



В базовой версии осциллограф имеют возможность декодирования и синхронизации по протоколам передачи данных: I2C, SPI, UART/RS232, CAN, LIN.

Осциллографы имеют большой цветной TFT-дисплей с диагональю 17,8 см (SVGA, разреш. 800х480, 8х14 дел), широкий набор инструментов измерения и анализа (автоматические измерения, математические преобразования, курсорные вычисления), удобный пользовательский интерфейс. Предусмотрены интерфейсы внешнего управления: USB (host/device), LAN, выход Синхр (BNC), выход «Годен/ Негоден» (BNC).




08 июня 2017
