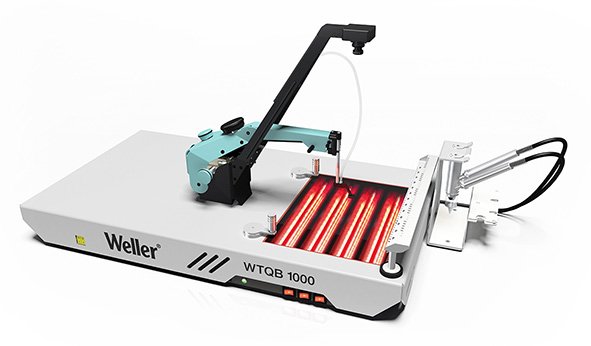

Ремонтная паяльная станция для монтажа и демонтажа BGA компонентов Weller WTQB 1000

Ведущий мировой производитель паяльного оборудования из Германии Weller расширил линейку ремонтных паяльных систем. Линейка пополнилась моделью - WTQB 1000, которая позволяет осуществлять полный комплекс операций по ремонту электроники: отпайку компонентов, в том числе BGA, очистку контактных площадок, позиционирование компонентов и пайку, что делает ее практически незаменимой для широкого круга пользователей, от небольших мастерских по ремонту радиоэлектроники до крупных производств.

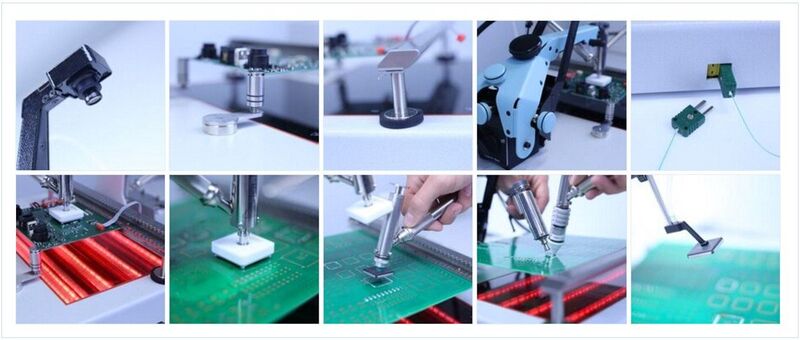

Станция WTQB1000 оснащена камерой с высоким разрешением, это позволяет позиционировать даже чрезвычайно мелкие компоненты.

Таким образом, с помощью паяльной станции WTQB1000 можно работать как с компонентами размером 1х1 мм, так и с более крупными, размером до 42х42 мм.

Станция не требует оптической калибровки. Программируемый полный цикл работы позволяет достичь высочайшей степени повторяемости, что позволяет использовать станцию WTQB 1000 на конвейерных производствах, а большой выбор насадок и дополнительных аксессуаров позволяет выбрать инструментарий для выполнения широчайшего спектра задач.





Технические характеристики:

  • Разъем для подключения сжатого воздуха 6 мм (24”)
  • Требования к сжатому воздуху: Сухой, без масел.
  • Сила воздушного потока 6 – 35 л/мин
  • Потребление сжатого воздуха 35 – 85 л/мин
  • Система оптического позиционирования
  • 2 порта для подключения термопары ТИП К
  • Температурный диапазон нижней подогревательной панели 0 – 200 °C
  • Температурный диапазон верхнего паяльника 150 – 400 °C
  • Мощность нижней подогревательной панели 2000 Вт
  • Параметры сжатого воздуха кПа/Бар 550 - 800 / 5,5 - 8,0
  • Размер компонентов от 1 х 1 мм до 42 х 42 мм.
  • Размер печатной платы 200 х 260 мм.
  • Размер рабочего пространства 800 х 500 х 400 мм.
  • Уровень шума 48 – 52 Дб
  • ESD защита.
  • Напряжение питания 220 В
  • Потребляемая мощность 300 Вт
  • Размеры 660 х 360 х 390 мм.
  • Вес 22 кг
