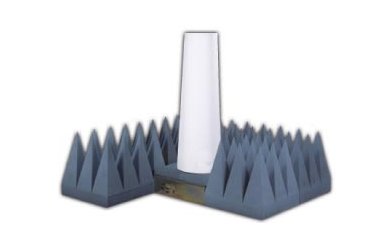

Модель позиционера 2005 (производства ETS-Lindgren) в переводе с английского, как позиционер азимутальный облегченного режима, представляет собой вращающееся по азимуту устройство, предназначенное для установки и вращения небольших приборов.
Азимутальный позиционер 2005 совместим с программным обеспечением (ПО), которое используется, в том числе, для измерения у пассивных антенн диаграммы направленности (ДНА).
Позиционер прекрасно служит для снятия азимутальных ДНА активных и пассивных приборов и может управляться контроллером 2090 ETS-Lindgren (сейчас применяется платформа EMCenter).
Особенности позиционера 2005
Функциональный азимутальный позиционер модели 2005 имеет следующие особенности:
- РЧ шарнирное опционное соединение для выполнения вращения;
- позиционер полностью совместим с ПО для другого оборудования ETS;
- управление позиционера 2005 происходит через RS-232 соединение;
- вращение на 360 градусов по азимуту;
- высокая точность позиционирования (+/- 0,75 градусов);
- скорость вращения позиционера можно регулировать (всего 8 режимов в диапазоне от 0,25 до 6,0 оборотов в минуту).
Использование в работе
Позиционер модели 2005 имеет высокую точность установки, которая составляет до 0,1 градусов.
Приборы с помощью позиционера 2005 могут вращаться (по стрелке часовой или против) с заданной скоростью (всего 8 скоростей).
Для того чтобы позиционер 2005 вращался постоянно, используется шарнирное соединение, SMARF соединение.
Защитное покрытие позиционера
Конструкция позиционера 2005 модели позволяет минимизировать помехи для РЧ-поля.
Панель управления и электромотор у позиционера ETS-Lindgren размещены в специальном защищенном коробе.
Позиционер (с приводом) занимают по площади квадрат, который типичен для стандартной площади квадрата абсорбера размером 61х61см.
Для того, чтобы позиционер 2005 не создавал при измерениях на ЭМС помех, его верхняя часть (стол, привод) покрыта специальной поглощающей пеной (5,1 см).
Такая пена из полиэстера, покрывающая позиционер ETS-Lindgren, может выдерживать до 11,3 кг.
Компьютерный контроль
Позиционер ETS-Lindgren модели 2005 контролируется компьютером.
Для подключения компьютера необходимо последовательное соединение через интерфейс RS-232.
Имеется ПО для обеспечения взаимодействия позиционера с компьютерной системой.
Комплектация (стандартная) модели 2005
Позиционер модели 2005 производства ETS-Lindgren в стандартной комплектации включает:
- комплект поворотного стола 2005,
- RS-232,
- полиэстеровая увеличенная колонна,
- кабель последовательный RS-232 – 2 шт.,
- прилагается руководство.
Гарантия на позиционер
Гарантия на позиционер ETS-Lindgren модели 2005 составляет 2 года.
