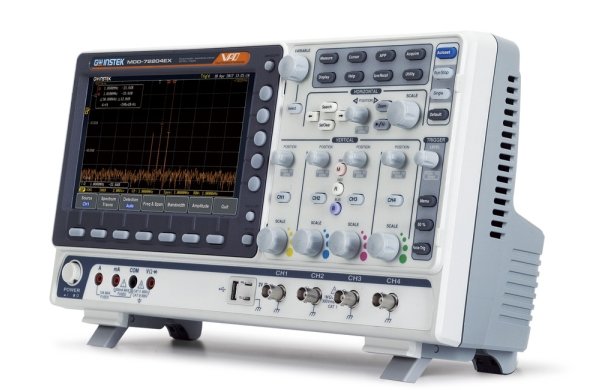

Осциллограф-анализатор спектра GW Instek MDO-72104EX

Артикул: 1-365438

  • Количество каналов: 2, 4
  • Полосы пропускания: 70, 100 и 200 МГц
  • Максимальная частота дискретизации: 1 ГГц
  • Максимальный объем памяти: 10 М/ кан

  • Количество каналов: 2, 4
  • Полосы пропускания: 70, 100 и 200 МГц
  • Максимальная частота дискретизации: 1 ГГц
  • Максимальный объем памяти: 10 М/ кан
  • Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
  • Сегментированная память (29.000, межсегментное время – 0,41 мкс)
  • Режим «Поисковая машина» для поиска событий по заданным условиям
  • 28 видов автоматических измерений параметров, курсорные измерения
  • Режим автоизмерения временных задержек (8 параметров)
  • Функция автоустановки параметров развертки, запуска
  • Функции математики: +, -, ?, ?, встроенный редактор формул.
  • Частотный анализ (БПФ) на участке 1 МБ (с.к.з./ дБ)
  • Цифровой фильтр (ВЧ/ НЧ) с ручной регулировкой
  • Режимы растяжки окна, самописец и XY (кан 1/ кан3)
  • Встроенный генератор СПФ: 2 канала, макс. частота до 25 МГц (синус), 13 форм сигналов, ЦАП 14 бит, дискретизация 200 МГц
  • Встроенный цифровой мультиметр (DCV/ ACV, DCA/ ACA, сопротивление): до 1000В/ ~750В, до 10 А, до 5 МОм, базовая погрешность ? 0,1 % (DCV), макс. индикация «5.000» (модели MDO-72хххEX)
  • Встроенный источник питания: 2 рег. канала (5В/ 1А), разрешение 0,1В, погреш. установки Uвых ? 3% (модели MDO-72хххEX)
  • Синхр. и декодирование шин I2C, SPI, UART(RS232/ 422/ 485), CAN/ LIN
  • Дисплей с технологией VPO: визуализация в режиме аналогового осциллографа (120.000 осц./с)
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек
  • Регистратор данных до 100 часов, интервал регистрации от 2 с.
  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
  • Цветной WVGA TFT-дисплей (20 см)
