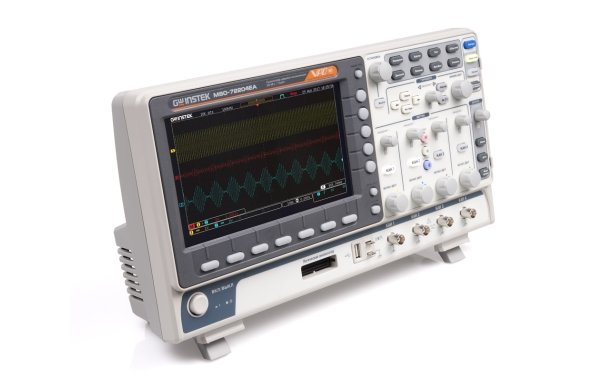

Осциллограф смешанных сигналов GW-instek MSO-72204E

Артикул: 1-364011

  • Количество каналов 2, 4
  • Полоса пропускания 70, 100 и 200 МГц
  • Максимальная частота дискретизации: 1 ГГц
  • Максимальный объем памяти 10 МБ

Краткие характеристики:



  • Количество каналов 2, 4
  • Полоса пропускания 70, 100 и 200 МГц
  • Максимальная частота дискретизации: 1 ГГц
  • Максимальный объем памяти 10 МБ
  • Логический анализатор Edge, Pattern, Pulse Width, Serial bus (I2C, SPI, UART(RS232/422/485), CAN, LIN, Parallel Bus
  • Формирование сигналов СПФ (модели MSO-72хххEA)2 канала, частота до 25 МГц, ЦАП 14 бит
  • Технология VPO: визуализация сигнала в режиме аналогового осциллографа (скорость обновления экрана 120.000 осц./с)
  • Сбор данных: выборка, пиковый детектор, усреднение, интер. Sin X/x
  • Режим сегментированной памяти (до 29,000 сегментов)
  • Режим «Поисковая машина» для поиска событий по заданным условиям
  • 28 видов автоматических измерений параметров, курсорные измерения
  • Режим автоизмерения временных задержек (8 параметров)
  • Функция автоустановки параметров развертки, запуска
  • Функции математики: +, -, х, ÷, встроенный редактор формул.
  • Частотный анализ (БПФ): на участке 1 МБ (БПФ с.к.з./ БПФ дБ)
  • Цифровой фильтр (ВЧ/НЧ) с ручной регулировкой
  • Режимы растяжки окна, самописец и XY
  • Внутренняя память: 24 осциллограммы, 20 профилей настроек
  • Регистратор данных до 100 часов, интервал регистрации от 2 с.
  • Интерфейсы: USB 2.0 для управления и сохранения данных, LAN
  • Цветной WVGA TFT-дисплей (20 см)
  • Вывод данных на печать (поддержка PictBrige)



Характеристики Параметры MSO-72072E / MSO-72074E / MSO-72072EA / MSO-72074EA MSO-72102E / MSO-72104E / MSO-72074E / MSO-72104EA MSO-72202E / MSO-72204E / MSO-72202EA / MSO-72204EA
Канал вертикального Число каналов 2 / 4 2 / 4 2 / 4
отклонения Полоса пропускания (-3 дБ) 0…70 МГц 0…100 МГц 0…200 МГц
Огранич. полосы пропуск. 20 МГц 20 МГц 20, 100 МГц
Коэф. отклонения (Коткл.) 1 мВ/дел…10 В/дел
Погрешность установки Коткл. ± 3 %
Время нарастания ≤5 нс ≤3,5 нс ≤1,75 нс
Входной импеданс 1 МОм (± 2 %) / 16 пФ
Макс. входное напряжение 300 В (DC+AС пик), Кат I
Математика +, -, х; ÷, встроенный редактор формул, БПФ на участке 1 МБ (дБ или мВ с.к.з)
Канал горизонтального отклонения Коэф. развертки (Кразв.) 1 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
Погрешность установки Кразв. ± 0,005 %
Режимы работы Основной, задержанный (4 нс…10 с), ZOOM окна, самописец, X-Y
синхронизация Источники синхросигнала любой из каналов, внеш. (Ext только 2 кан. мод.), сеть
Режимы запуска развертки Автоколебательный, ждущий, однократный, ТВ (NTSC, PAL / SECAM), пред- (10 дел.) и послезапуск (2,000,000 дел), по фронту, рант, по длительности импульса (10 нс…10 с), по событию (1…65535), попеременно (ALT); по шине; по скорости нарастания и спада.
Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
Чувствительность синхр. 1 дел
Аналого-цифровое преобразование Разрешение по вертикали 8 бит
Частота дискретизации 2 кан. модель: 1 ГГц/канал
4 кан. модель: 2 канала – 1 ГГц/канал, 3 и 4 канала – 500 МГц/канал
Интерполяция SinX/x
Длина записи (макс.)  10 МБ/ на кан
Режимы работы Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн.
Курсорные измерения Функции DU; DT; 1/DT
Автоматические измерения Функции по вертикали Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе
Функции по горизонтали f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза
Измерение   задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Логический анализатор Максимальная вх. частота 200 МГц
Частота дискредитации 1 ГГц/ на кан
Число каналов 16 (D0-D15)
Длина памяти (макс.) 10 МБ/ на кан
Общий объем  2 ГБ
Синхронизация  по фронту, по последовательности (Pattern), по длит. импульса
Последов. шины (I2C, SPI, UART(RS232/ 422/ 485), паралл. шины CAN/ LIN
Порог срабатывания TTL, CMOS (5В, 3.3В, 2.5В), ECL, PECL, 0V  + опред. пользователем
Генератор сигналов произвольной формы
( MSO-72хххEA)
Максимальная частота 25 МГц
Частота дискретизации 200 МГц
Разрешение ЦАП 14 бит
Число каналов 2
Формы сигнала синус, прямоугольник, импульс/Pulse, пила, пост. смещ./DC, шум, Sinc, Гаусса, Лоренца, экспоненциальное нарастание/ спад, полусинус/ Haversine, кардио ритм/ Cardiac
Амплитуда 20 мВ … 5 В п-п
Дополнительные возможности Интерфейс USB, LAN
Автоустановка В/дел, с/дел, параметры синхросигнала
Технология  VPO Захват и отображение редких сигналов и глитчей в режиме  аналогового осциллографа. Скорость обновления экрана до 120.000 осц./ с.
Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Внутренняя память Запись/считывание: 24 осциллограммы; 20 профилей
Общие данные ЖК-дисплей Цветной (TFT) WVGA, диагональ 20 см, 8 × 10 дел (разреш. 800 х 480)
Напряжение питания 100…240 В, 48…63 Гц (автовыбор)
Габариты, масс 384 х 208 х 127 мм,  2,8 кг
Комплект поставки Шнур питания (1), осц. делитель 1:1/1:10 (2/4 по числу каналов), GTL-16E (16-кан лог. пробник), соед. кабель  GTL-110 (2, BNC-BNC, для мод. MSO-72хххEA), РЭ (1)
