Многофункциональная паяльная станция – мнение специалиста
Назначение
Современную многофункциональную паяльную станцию правильнее было бы назвать интегрированным ремонтным центром, так как в одном блоке объединяется сразу несколько различных по функциональному назначению устройств. Как правило, в комплект цифровой многофункциональной паяльной станции входят такие компоненты, как фен, собственно паяльник, демонтажное устройство и система поглощения дыма.
В этом случае, как достаточный минимум, обеспечивается выполнение таких задач, как
• демонтаж компонентов;
• контактная пайка;
• пайка горячим воздухом.
Преимущества
За счёт применения многофункциональных станций удаётся оптимизировать рабочее место инженера-электронщика, который получает возможность в ограниченном пространстве рабочего стола синхронно выполнять ряд независимых операций. Подобное решение максимально эргономично и весьма экономично с точки зрения бюджета – приобретение всех входящих в комплект устройств по отдельности окажется существенно дороже. Важно, что все модели просты в использовании и почти не требуют от оператора навыков работы с традиционным паяльным оборудованием.
Классификация по числу каналов

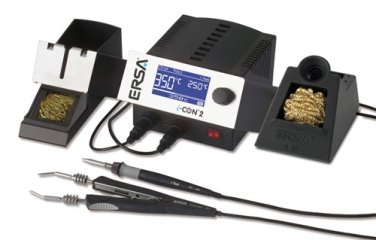

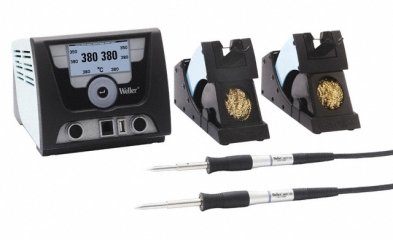

Практические возможности и удобство использования станций находятся в прямой зависимости от числа каналов. В младших, следовательно, более дешёвых моделях, таких как Weller WSD-81,WX1012, PACE ST 50, ERSA 2000A, JBC CD-2BB, Hakko FX-951 ESD имеется лишь один канал, в более совершенных устройствах, таких как JBC NA-2A, Hakko FX-952 ESD, ERSA i-CON2, Weller WX2020, PACE MBT 301E, их число увеличено до двух, а иногда и до трёх PACE MBT 350E, Weller WR 3000M. Это позволяет без отключения основного паяльника, синхронно с ним, использовать другие инструменты: термофен, термопинцет, вакуумный термоотсос, специализированные демонтажные приспособления и пр.
 |
 |
Модельный ряд
Практически все представленные на рынке современные модели многофункциональных станций действительно обладают достаточной универсальностью, гарантируют стабильность поддержания режимов, снабжены надёжной антистатической защитой и комплектуются необходимым набором сменных инструментов. На сегодняшний день это самое эффективное решение, причём как для небольших ремонтных мастерских, так и для крупных сервисных центров по ремонту радиоаппаратуры всех типов.

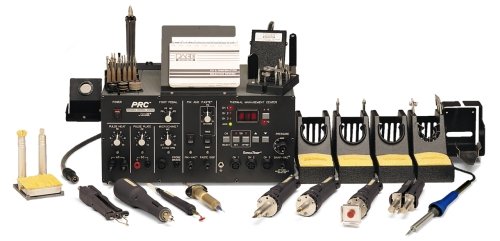

Особый интерес для профессионалов представляют топовые модели, такие как уникальный PRC 2000 E, который разрабатывался по специальному заказу Пентагона и до сих пор не имеет аналогов в мире. Кроме обычных для подобных комплексов приспособлений, в состав входит пневмодозатор с вакуумным пинцетом, уникальная антистатическая микробормашина с набором режущих инструментов и дисковых щёток для удаления лака.
Особого внимания заслуживает блок импульсного нагрева. С его помощью можно выполнять безопасный монтаж/демонтаж керамических компонентов с возможностью управления скоростью нагрева, распаивать многожильные кабели без риска повреждения изоляции соседних проводов, паять чувствительные к нагреву элементы, ремонтировать печатные проводники, выполнять термическое снятие изоляции и многое другое.

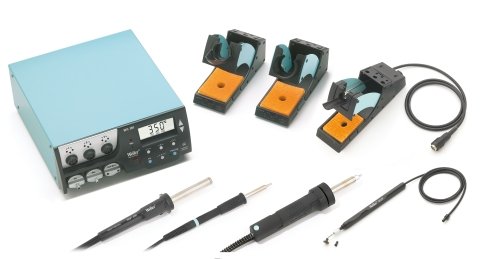

Так же стоит отметить модель паяльной станции производства Германии Weller WR3000M - это находка нашего времени. Паяльная станция сочетает в себе такие достоинства как:
- Профессиональный уровень пайки
- Точный контроль температуры
- Эргономичный инструмент, обеспечивает комфортную работу оператора
- Стоимость
Насадки и инструменты
Функциональность паяльной станции во многом определяется набором инструментов, который к ней прилагается. Вот далеко не полный список того, что может входить в комплект:
• универсальный паяльник;
• вакуумный паяльник;
• импульсный паяльник;
• термопинцет;
• термоэкстрактор;
• минитермофен;
• одноконтурный импульсный пинцет;
• импульсный пинцет двухконтурный;
• микробормашина;
• импульсный съёмник изоляции.
Для расширения функциональных возможностей предусматривается широкая номенклатура сменных наконечников к инструментам, в том числе и для поверхностного монтажа/демонтажа SMD-компонентов. Целесообразно сразу приобретать станцию, уже имеющую необходимый набор, что гарантирует надёжное, долговечное и синхронное использование всех типов приспособлений.
Нужна ли встроенная помпа
Как правило, воздушный поток и необходимый для работы вакуум создаются с помощью встроенной помпы. Тем не менее, встречаются доступные по цене модели (например, Weller WR 2000A), которые для нормального функционирования требуют подключения внешнего источника сжатого воздуха.
Следует отметить, что подаваемый извне воздух должен не только иметь соответствующее паспортным характеристикам прибора давление, но быть чистым, сухим и не содержать примесей масла. Выполнение этого условия не слишком обременительно, при этом «беспомповый» вариант оказывается существенно дешевле.
