Новые паяльные станции - Seamark ZM Technology Group Co., Ltd.

Автор: Борисов Евгений, специалист отдела паяльного оборудования и материалов ООО «ПРОФЕССИОНАЛЬНОЕ ОБОРУДОВАНИЕ и ТЕХНОЛОГИИ». bev@protehnology.ru

При современном многообразии паяльного оборудования, достаточно сложно сориентироваться и сделать правильный выбор. И любой мастер при ремонте или сборке печатных плат сталкивается с необходимостью подбора качественной инфракрасной паяльной станции по оптимальной цене. На Российском рынке представлен широкий выбор станций от различных производителей. Сегодня я хотел бы познакомить Вас с одним из этих производителей - компанией Seamark.

Seamark ZM Technology Group Co., Ltd является высокотехнологичным предприятием, которое специализируется на производстве и продаже паяльных станций для ремонта BGA. Компания была создана в 2002 году, в настоящее время она является одним из лидеров среди ремонтно-паяльных BGA станций. Seamark ZM Technology Group Co заслужила на сегодняшний день доверие клиентов как дома, так и за рубежом, благодаря серьезному отношению к вопросам по модернизации своего производства, для выпуска высокотехнологичного облорудования. Деловая философия компании - “профессионализм, новшества, целостность”. В наше время, в связи с большим ростом спроса на выпускаемое оборудование под маркой Seamark ZM компания открыла офисы в Пекине, Чэнду, Сучжоу. Также продукция хорошо зарекомендовала себя на рынках Азии, Европы и России. Качество паяльных платформ Seamark подтверждает сотрудничество с такими мировыми брендами как Samsung, LG, NEC, Motorola, NVIDIA, GIGABYTE, Alcatel, Philips, Lenovo и многими другими.

В основе принципа работы данных платформ лежат три независимые зоны нагрева, две термовоздушные и одна инфракрасная. Верхний и нижний нагреватели создают поток горячего воздуха, а третий — область предварительного нагрева, работающая на ИК нагревателе. Такая система нагрева позволяет избежать деформации платы в процессе нагрева. А благодаря дополнительному нижнему термовоздушному подогреву облегчается процесс снятия микросхем с компаундом, за счет чего снижается время воздействия максимальной температуры на микросхему.

Также хотелось бы отметить, что в станциях компании Seamark используется специально разработанное программное обеспечение. Благодаря ему вы можете независимо использовать верхний или нижний нагреватель, или совмещать их. Температура создается с точностью ±3°, верхнему и нижнему нагревателю можно задать по 6 сегментов роста температуры и 6 сегментов поддерживаемой температуры, существует возможность сохранять 50 групп температурных кривых для различных компонентов. Это позволит облегчить процесс ремонта BGA, CCGA, QFN, CSP, LGA, SMD и других компонентов. Выносная термопара К-типа позволит отслеживать температуру в реальном времени, одновременно выстраивая кривую температуры для последующего анализа.

Данные станции отличаются своей безопасностью. В случае возникновения внештатной ситуации, происходит аварийная остановка. Встроена двойная защита от перегрева. Параметры температуры защищены паролем, что защищает от произвольного изменения этого параметра. Таким образом, ваша плата, компоненты и оборудование защищены в любой непредвиденной ситуации.

В линейке продукции компании Seamark представлен широкий выбор паяльных платформ, подходящих под самые разнообразные задачи. Ниже рассмотрим некоторые модели станций.

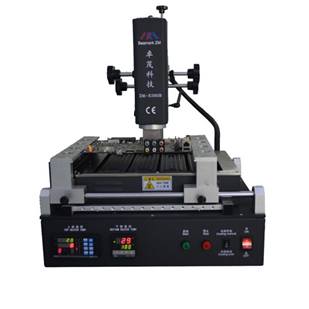

Инфракрасная паяльная станция Seamark ZM-R380B

• Имеет возможность подсоединения к компьютеру, встроенный ПК последовательный порт, внешний интерфейс для управления термопрофилем с помощью ПО.
• Автономные верхний и нижний нагреватели. Вентилятор охлаждения позволяет избежать деформации платы при пайке.
• Подходит для плат с высокой теплоемкостью, а так же для высокотемпературных процессов, таких как бессвинцовая пайка.
• Позволяет регулировать поток горячего воздуха, чтобы добиться лучшего качества пропайки BGA-компонентов.

Технические характеристики:
Питание: 220В, 50/60Гц
Мощность: 3,2 кВт
Позиционирование: V-образный паз, держатель платы регулируется в любом направлении
Контроль температуры: (К-термопара), замкнутый контур, автономный нагрев, точность поддержания ±3°
Управление: Высокочувствительный модуль контроля температуры + сенсорный экран
Размер платы: MAX 310x300мм
Размер платы: MIN 20x20мм
Габариты: 445 × 430 × 500 мм
Вес: 25 кг




Инфракрасная паяльная станция Seamark ZM-R5830





• Движение по осям X, Y, Z позволяет добиться быстрого и точного позиционирования и высокой маневренности.
• Оснащена высокочувствительным сенсорным экраном, позволяет задавать несколько групп профилей, изменяемых по паролю, а так же может задавать термопрофили, оснащенные функцией мгновенного анализа кривой температуры.
• Все предлагаемые сопла свободно вращаются на 360°, имеют магнитную фиксацию, что позволяет производить быструю установку и смену. ИК-нагреватель обеспечивает равномерный прогрев печатной платы.
• Мощный вентилятор быстро охлаждает плату. Кроме того, встроенный вакуумный захватчик позволяет быстро захватывать элементы, что обеспечивает высокую производительность

Технические характеристики:
Питание: 220В, 50/60Гц
Потребляемая мощность: 4,4 кВт
Позиционирование: V-образный паз, держатель платы регулируется в любом направлении
Контроль температуры: (К-термопара), замкнутый контур, автономный нагрев, точность поддержания ±3°
Управление: Высокочувствительный модуль контроля температуры + сенсорный экран
Размер платы: MAX 350x330мм
Размер платы: MIN 20x20мм
Габариты: 535 × 650 × 600 мм
Вес: 34 кг




Инфракрасная паяльная станция Seamark ZM-R5860





• Движение по осям X, Y, Z позволяет добиться быстрого и точного позиционирования и высокой маневренности.
• Оснащена высокочувствительным сенсорным экраном, позволяет задавать несколько групп профилей, изменяемых по паролю, а так же может задавать термопрофили, оснащенные функцией мгновенного анализа кривой температуры.
• Все предлагаемые сопла свободно вращаются на 360°, имеют магнитную фиксацию, что позволяет производить быструю установку и смену. ИК-нагреватель обеспечивает равномерный прогрев печатной платы.
• Мощный вентилятор быстро охлаждает плату. Кроме того, встроенный вакуумный захватчик позволяет быстро захватывать элементы, что обеспечивает высокую производительность.

Технические характеристики:

Питание: 220В, 50/60Гц
Потребляемая мощность: 4,7 кВт
Позиционирование: V-образный паз, держатель платы регулируется в любом направлении
Контроль температуры: (К-термопара), замкнутый контур, автономный нагрев, точность поддержания ±3°
Управление: Высокочувствительный модуль контроля температуры + сенсорный экран + Delta PLC
Размер платы: MAX 410x370мм
Размер платы: MIN 20x20мм
Габариты: 635 × 600



Инфракрасная паяльная станция Seamark ZM-R5860C





• Движение по осям X, Y, Z позволяет добиться быстрого и точного позиционирования и высокой маневренности.
• Оснащена высокочувствительным сенсорным экраном, позволяет задавать несколько групп профилей, изменяемых по паролю, а так же может задавать термопрофили, оснащенные функцией мгновенного анализа кривой температуры.
• Все предлагаемые сопла свободно вращаются на 360°, имеют магнитную фиксацию, что позволяет производить быструю установку и смену. ИК-нагреватель обеспечивает равномерный прогрев печатной платы.
• Мощный вентилятор быстро охлаждает плату. Кроме того, встроенный вакуумный захватчик позволяет быстро захватывать элементы, что обеспечивает высокую производительность.

Технические характеристики:
Питание: 220В, 50/60Гц
Потребляемая мощность: 4,7 кВт
Позиционирование: V-образный паз, держатель платы регулируется в любом направлении
Контроль температуры: (К-термопара), замкнутый контур, автономный нагрев, точность поддержания ±3°
Управление: Высокочувствительный модуль контроля температуры + сенсорный экран + Delta PLC
Размер платы: MAX 410x370мм
Размер платы: MIN 20x20мм
Габариты: 635 × 600 × 560 мм
Вес: 40 кг

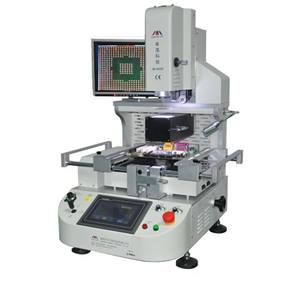

Инфракрасная паяльная станция Seamark ZM-R6200





• Точная оптическая система позиционирования. Четкое изображение, увеличение компонентов до 230 раз, монтаж с точностью до +/-0.01 мм благодаря функции микрорегулировки и 12” HD-монитору.
• Многофункциональная операционная система. Благодаря тач-скрину, К-термопарам, контролю в реальном времени, и интеллектуальной регулировке температуры в автоматическом режиме система позволяет задать оптимальную программу для монтажа и демонтажа.
• Температура задается в 6 зонах в которых постоянно осуществляется контроль. Задаются и сохраняются параметры настройки и термопрофили для разных типов микросхем.

Технические характеристики:
Питание: 220В, 50/60Гц
Потребляемая мощность: 4,8 кВт
Позиционирование: V-образный паз, держатель платы регулируется в любом направлении
Контроль температуры: (К-термопара), замкнутый контур, автономный нагрев, точность поддержания ±3°
Выносной температурный сенсор: 1 шт
Допустимый размер чипа BGA: 1x1 - 80x80 мм
Размер платы: MAX 410x370мм
Размер платы: MIN 65x65мм
Габариты: 640 × 630 × 900 мм
Вес: 65 кг




Инфракрасная паяльная станция Seamark ZM-R6810






• Сенсорный экран, разрешение 640x480, внешний интерфейс USB
• Оптические линзы могут свободно перемещаться. Это позволяет детально рассмотреть чип BGA по осям X, Y и углу R благодаря встроенному микрометру точность настройки ± 0.01мм.
• Увеличение камеры 10x-100x
• Роторный вентилятор для охлаждения печатной платы срабатывает автоматически для предотвращения деформации печатной платы

Технические характеристики:
Питание: 220В, 50/60Гц
Потребляемая мощность: 4,8 кВт
Позиционирование: V-образный паз, держатель платы регулируется в любом направлении
Контроль температуры: (К-термопара), замкнутый контур, автономный нагрев, точность поддержания ±3°
Выносной температурный сенсор: 1 шт
Допустимый размер чипа BGA: 1x1 - 80x80 мм
Размер платы: MAX 400x450мм
Размер платы: MIN 10x20мм
Габариты: 900 × 680 × 900 мм
Вес: 85 кг

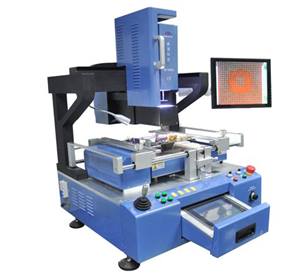

Инфракрасная паяльная станция Seamark ZM-R6821



• Оснащена оптическим датчиком и датчиком давления для исключения раздавливания BGA чипов.
• Позволяет ремонтировать Socket775 и двойные BGA/ CGA/IC и различные экранированные компоненты, удовлетворяет требования по бессвинцовой технологии пайки.
• Увеличение камеры 10x-100x
• Точность поддержания температуры в пределах ± 1 градуса

Технические характеристики:
Питание: 220В, 50/60Гц
Потребляемая мощность: 4,8 кВт
Позиционирование: V-образный паз, держатель платы регулируется в любом направлении
Контроль температуры: (К-термопара), замкнутый контур, автономный нагрев, точность поддержания ±3°
Выносной температурный сенсор: 1 шт
Допустимый размер чипа BGA: 2x2 - 80x80 мм
Размер платы: MAX 350x450мм
Размер платы: MIN 10x20мм
Габариты: 890 × 790 × 1000 мм
Вес: 130 кг
