Хранить и сохранять радиоэлектронные компоненты

Автор: Московкина Елизавета, специалист отдела технологического оборудования ООО «ПРОФЕССИОНАЛЬНОЕ ОБОРУДОВАНИЕ и ТЕХНОЛОГИИ», men@protehnology.ru

Неправильное хранение радиоэлектронных элементов может приводить к многочисленным дефектам в производстве радиоэлектронной техники: трещины, вздутия, конденсат, пустоты, эффект попкорна, коррозия и т.д.

Одним из наиболее опасных климатических факторов воздействия является влажность. Скопление излишней влаги приводит  к растрескиванию корпусов элементов таких как, например PBGA, BGA, TQFD (см. таблицу 1).

 Таблица 1.

Влажность

Образование конденсата и повышение давления

Деформация корпуса

Растрескивание корпуса

       0

Правильно подобранные условия хранения элементов позволяют избежать многих технологических дефектов, которые появляются в процессе монтажа изделий радиоэлектронной аппаратуры.

Согласно международному стандарту IPC/JEDEC J-STD-020 °C, все электронные SMD компоненты в негерметичных корпусах подразделяются по степени чувствительности на 8 уровней (см. таблицу 2). Каждый уровень присваивается в соответствии с определенным видом производства, а именно условиями хранения, времени термообработки перед установкой и т.д. Данная информация отражается на изделии с помощью специальной маркировки

 Таблица 2.

Уровень

Срок хранения после вскрытия упаковки

Время

Условия

1

Не ограничено

≤30°С / 60%

2

1 год

≤30°С / 60%

4 недели

≤30°С / 60%

3

168 часов

≤30°С / 60%

4

72 часа

≤30°С / 60%

5

48 часов

≤30°С / 60%

6

24 часа

≤30°С / 60%

7

Указано на упаковке

≤30°С / 60%

Большинство компонентов и интегральных микросхем необходимо использовать в течение 24 часов после вскрытия упаковки, в противном случае компоненты наберут влагу из атмосферы, что приведет к образованию различных дефектов. Для хранения компонентов, печатных плат и микросхем в условиях, соответствующих международным стандартам, применяются шкафы сухого хранения.

При выборе шкафов сухого хранения следует ориентироваться на следующие основные характеристики:

-     Относительная влажность;

-     Объем шкафа;

-     Наличие антистатического исполнения.

-     Требования к хранению в инертной среде.

К вспомогательным характеристикам также можно отнести:

-     Количество полок;

-     Требования к индикации параметров;

-     Другие дополнительные опции (независимые дверцы, полки на направляющих и т.д.).

-     «Чистые помещения»

 У большинства производителей объем шкафов сухого хранения имеет широкий диапазон. Например, шкафы сухого хранения производителя Totech (Япония-Китай) имеют объем от 145 до 1160 л, у производителя Catec от 98 до 1436 литров, у Mekko Technology от 250 до 1500 л (увеличенный объем – 3380 л).

Также в зависимости от объема может варьироваться количество дверей, полок. При больших объемах шкафов сухого хранения также используют независимые секции, что позволяет, минимизировать негативное воздействие окружающей среды на все компоненты в целом (рис.1-2).

Рис.1 Шкаф сухого хранения Totech Super Dry HSD-1104-01 (4 секции), 1160 л

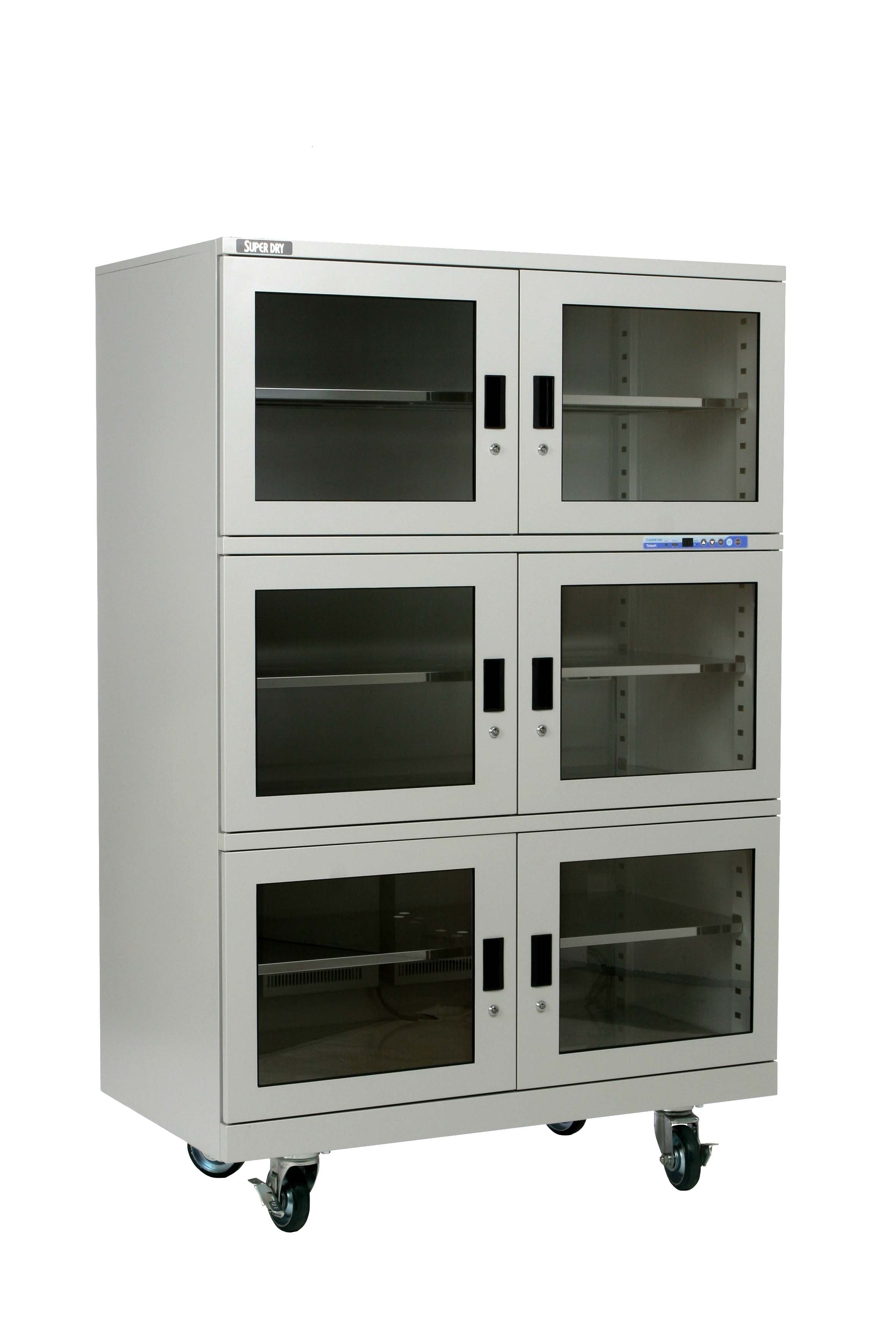

Рис. 2. Шкаф сухого хранения Totech Super Dry SD-1106-02 (6 секций), 1160 л

Рассмотрим технические характеристики шкафов сухого хранения минимального объема у разных производителей (таблица 3):

Таблица 3

Наименование производителя

Catec

Dr. Storage

DryTech

Mekko Technology

Esetech

Totech

Страна

Китай

Тайвань

Тайвань

Великобритания

Россия

Китай-Япония

Модель

Dry 98 EC

F1-200

XDC-100

AD-101

XDC155ESD

SD-151-02

Внутренний объем, л

98

202

87

250

195

145

Влажность, %

1-10

1

<10%

1-3

1-50

2-50

Количество полок в комплекте, шт.

1

2

2

4

6

3



Как мы видим, у разных производителей при сравнительно одинаковых объемах есть свои особенности. Всегда можно подобрать систему хранения, удовлетворяющую условиям хранения и удобству размещения.

Все производители шкафов сухого хранения имеют несколько серий, отличающихся по поддерживаемой внутри шкафа влажности. В среднем, диапазоны поддерживаемой в шкафах сухого хранения влажности лежат в пределах: 1-50%, 2-50%, 5-50%, 10-50%, 20-50%. Более большой диапазон регулируемой влажности позволяет использовать систему хранения для широкого спектра компонентов и изделий радиоэлектронной аппаратуры.

Температура внутри шкафов, как правило, такая же, как и температура окружающей среды с погрешностью в 5°С. Существуют серии, в которых внутреннюю температуру можно регулировать от комнатной до 50-60 °С.

Помимо влажности и температуры следует уделить внимание антистатическому исполнению шкафов сухого хранения. Например, производитель Catec предлагает системы хранения в двух вариантах: в антистатическом исполнении и без. У Mekko Technology шкафы окрашены антистатической краской, а антистатические стекла являются опцией.

При  хранения компонентов в катушках предлагаются специальные полки, позволяющие эффективно использовать внутренне пространство.

Индикация параметров хранения у разных производителей в базовой комплектации различна. В одних системах сухого хранения в базовой комплектации идет световой сигнал превышения влажности, в других – звуковой. Также дополнительно можно оснастить шкафы сигнальным светофором, которые мигает при превышении заданного значения внутренней влажности. Дверной аварийный звуковой сигнал напомнит, что дверь открыта более установленного времени.

Для удобства перемещения системы хранения можно комплектовать системы хранения регулируемыми ножками и колесиками.

Существуют системы хранения для определенных задач, например системы хранения в азотной среде (рис. 6), шкафы сухого хранения для питателей, для чистых помещений. При необходимости можно объединить шкафы сухого хранения в систему, подключаемую к компьютеру, что позволит вести постоянный мониторинг параметров.



Рис.6 Шкаф сухого хранения Totech Super Dry SDA-800S

Разнообразие выбора шкафов сухого хранения внутри одного производителя предлагаем рассмотреть на примере компании Totech (таблица 4).

 Таблица 4.

Модель

HSD-1106-01

HSD-1104-01

SD-1106-02

SD-1104-02

SD-702-02

Контроль влажности

Цифровая панель управления

Датчик влажности

Статический

Эффективная емкость (л.)

1160

680

Внешние габариты ШхВхГ (мм.)

1200 х 1840 х 670

620 х 1840 х 780

Вес (кг.)

167

162

160

155

110

Материал

Стальной корпус с антистатическим покрытием

Дверь

Стальная дверь с окном из проводящего стекла

Модуль осушения

U-2001F х 2

U-2001F х 1

Питание

220-240 В., 50/60 Гц.

Максимальная мощность

500 Вт.

250 Вт.

Средняя потребляемая мощность

56 Вт/ч., 40 кВт/месяц

28 Вт/ч., 20,2 кВт/месяц

Аксессуары

5 полок из нержавеющей стали и ключ



Модель

SD-502-02

SD-302-02

SD-252-02

SD-151-02

Контроль влажности

Цифровая панель управления

Датчик влажности

Статический

Эффективная емкость (л.)

510

340

252

145

Внешние габариты ШхВхГ (мм.)

880 х 900 х 740

500 х 1230 х 640

880 х 900 х 380

500 х 630 х 580

Вес (кг.)

60

60

39

29

Материал

Стальной корпус с антистатическим покрытием

Дверь

Стальная дверь с окном из проводящего стекла

Модуль осушения

U-2001F х 1

U-1401F х 1

Питание

220-240 В., 50/60 Гц.

Максимальная мощность

250 Вт.

175 Вт.

Средняя потребляемая мощность

28 Вт/ч., 20,2 кВт/месяц

21 Вт/ч., 15,1 кВт/месяц

Аксессуары

3 полок из нержавеющей стали и ключ для дверей

7 полок из нержавеющей стали и ключ для дверей

3 полок из нержавеющей стали и ключ для дверей

 Шкафы сухого хранения являются весьма удобными и эффективными системами хранения. Широкий спектр моделей позволяет подобрать идеальное решение для каждого производства.
