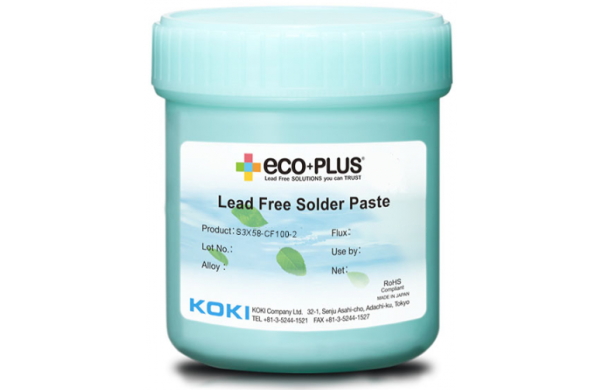

Паяльная паста KOKI S3X58-G803

Артикул: 3-385004

  • Состав сплава Sn 96,5%, Ag 3%, Cu 0,5%
  • Форма частиц сферическая
  • Размер частиц (µm) 20-38
  • Температура плавления сплава (°C) 217-219
  • Поверхностное сопротивление остатков флюса (Ω) > 109
  • Тип флюса *1 ROL0

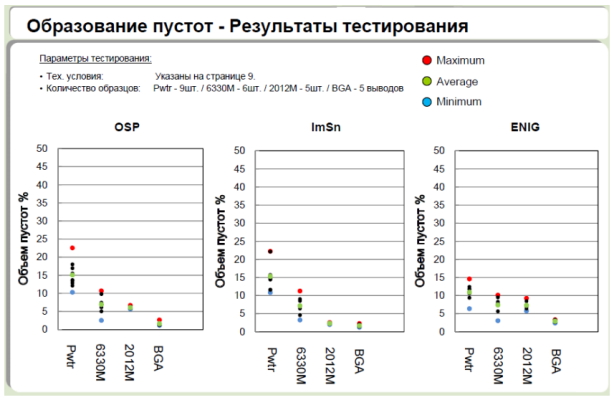

Газ, образующийся в результате испарения компонентов флюса при оплавлении и оставшийся в паяном соединении после охлаждения, значительно снижает качество пайки и является одной из основных причин, влияющих на надежность изделий. Основная проблема при создании паяльных паст с низким содержанием пустот в паяном соединении - получение стабильного результата вне зависимости от изменений параметров процесса оплавления, размера компонентов, покрытий выводов и т.д. Компания KOKI разработала паяльную пасту, удовлетворяющую этим требованиям.

Композиция флюса паяльной пасты S3X58-G803 характеризуется низким газовыделением всех составляющих (канифоли, тиксотропные компоненты, активаторы).

Стабильность текучести флюса позволяет выделяемому газу легко покидать расплавленный припой. Флюс G803 обладает высокой смачиваемостью и предотвращает повторное окисление припоя и покрытий при оплавлении. Флюс G803 позволяет получать паяные соединения высокого качества вне зависимости от типов компонентов, особенностей термопрофиля и финишных покрытий.

Характеристики

Название S3X58-G803
Состав сплава Sn 96,5%, Ag 3%, Cu 0,5%
Форма частиц сферическая
Размер частиц (µm) 20-38
Температура плавления сплава (°C) 217-219
Поверхностное сопротивление остатков флюса (Ω) > 109
Тип флюса *1 ROL0
Массовая доля флюса (%) 12,0±1,0
Вязкость (Pa.S) *2 200±30
Коррозия медной пластины *3 пройдено
Коррозия медного зеркала*4 Type L
Электромиграция Не зафиксировано
Время жизни после нанесения *5 > 48 часов
Время хранения при температуре 0~10 °C 6 месяцев

*1 В соответствии с IPC J-STD-004

*2 Вискозиметр Малькольма спирального типа, PCU-2 при 25 °C, 10 об/мин

*3 В соответствии со стандартом IPC-TM-650-2.6.15

*4 В соответствии со стандартомIPC-TM-650-2.3.32

*5 В соответствии со стандартомJIS Z 3284-3



Хранить в холодильной камере при температуре 5-10 °C. Не замораживать!
