- Тип: тестер-стенд, проверка браслетов, Контроль заземления
- Страна изготовитель: Великобритания/США
- Диапазон сопротивлений: 750 кОм – 35 МОм
- Измеряемые величины: Контроль заземления, Проверка браслетов
- Габаритные размеры: 5х10.1х4.1 см

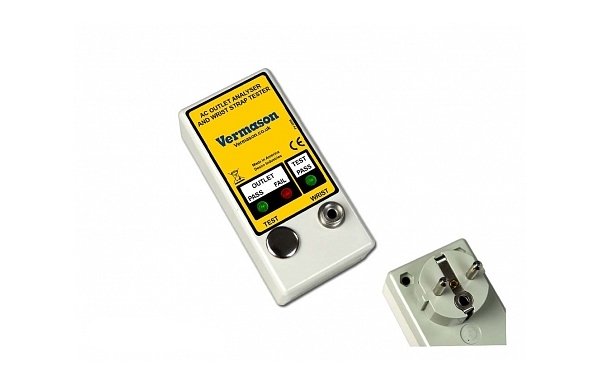

Переносной тестер контроля целостности заземления и проверки браслетов VERMASON 224715, представляет собой недорогой, простой в эксплуатации штепсельный тестер. Он предназначен для выполнения проверки правильности подключения фазы, нейтрали и защитного заземления. Также, его можно использовать для проверки антистатических браслетов (стандарт МЭК 61340-5-1, раздел А.1).
«Антистатические браслеты нуждаются в периодической проверке. Частота проверки, тем не менее, зависит от интенсивности использования, износа и риска возникновения электростатического разряда в период между проверками. Например, со сколькими изделиями велась работа в период между проверками?
В типовых программах проверки рекомендуется ежедневно проверять антистатический браслет при его ежедневной эксплуатации. Однако, если свойства производимой продукции таковы, что требуется гарантия постоянного, надёжного заземления, то в этом случае возможна или даже необходима постоянная проверка антистатических браслетов» (CLC/TR 61340-5-2, Руководство по использованию антистатических браслетов, раздел 4.7.2.4.4, частота проверки).
Описание и особенности применения переносных тестеров контроля целостности заземления, VERMASON 224715:
- Переносной тестер контроля целостности заземления компании Vermason позволяет обеспечить непрерывный мониторинг и контроль целостности цепи между точкой заземления (или общей точкой заземления) и защитным заземлением.
- После включения тестера в розетку переменного тока зелёный светодиод загорится в том случае, если, во-первых, правильно выполнена разводка в розетке.
- Шина заземления розетки проверяется путём определения напряжения между ней и нейтралью. Нормальным результатом считается наличие на нейтрали в сети напряжения величиной в несколько вольт от индуцированного переменного тока. Если тестер показывает напряжение в несколько вольт, это означает, что полное сопротивление между нейтралью и шиной заземления достаточно низкое, и шина заземления может использоваться в качестве точки заземления для защиты от электростатических разрядов. Если тестер показывает напряжение, превышающее несколько вольт, это означает, что либо нейтраль и шина заземления не объединены друг с другом, либо необходимо проверить разводку в розетке на наличие ослабленных соединений. В этом случае тестер сообщит о неполадках звуковым сигналом и загоранием красного светодиода с маркировкой FAIL (Отказ) на панели. Не следует использовать защитное заземление в качестве точки заземления для защиты от электростатических разрядов до устранения неполадок.
Основные характеристики переносного тестера контроля целостности заземления, VERMASON 224715:
- Входное напряжение: 220В переменного тока ± 15%.
- Потребление тока: < 10 мА.
- Диапазон сопротивлений оператора (номинал): 750 кОм – 35 МОм.
- Тестовое напряжение, разомкнутая цепь: 27В постоянного тока (номинал).
- Долговременный дрейф: < 1% / 10 дней.
- Габаритные размеры, см: 5.0 х 10.1 х 4.1.
- Рабочая температура: 0° – 40° С.
- Номер для заказа: Vermason 224715.
Комплект поставки переносного тестера контроля целостности заземления, VERMASON 224715:
- Переносной тестер контроля целостности заземления – 1 шт.
- Сертификат калибровки - 1 шт.
- Инструкция по эксплуатации на русском языке – 1 шт
