Диапазон частот полубезэховой камеры:
• Минимальная частота от 26 МГц
• Максимальная частота до 18 ГГц
Стандарты камеры SpaceSaver 26H
• ст. EN 61000-4-3, ст. IEC 61000-4-3
• ст. ANSI C63.4 (огранич. высота) предварительное скан
НМЗ - местное затухание (ANSI C63.4)
• 1 ГГц - 18 ГГц +/- 4 дБ
• от 300 до 1000 МГц +/- 4 дБ
• от 30 до 300 МГц +/- 6 дБ
• Высота - 1 м, Диаметр - 1,5 м.
Однородность поля в камере (IEC 1000 -4-3)
• Диапазон от 26МГц до 18 ГГц (р. 1,5 х 1,5м) 75% 16 точек (0+6 дБ)
Типы поглотителей для камеры
• Абсорбер FS-400 FerroSorb
• Абсорбер FT-100c Ferrite Tile тип (Carpeted)
• Абсорбер FT-100 Ferrite Tile
Размеры камеры SpaceSaver 26H
• Общие габариты комнаты (Д/Ш/В): 7,5м/3,2м/3,2м
• Внутренние размеры камеры (Д/Ш/В): 7,3м/3,0м/3,0м
• Рабочая область внутри камеры (Д/Ш/В): 6,9м/2,3м/2,7м

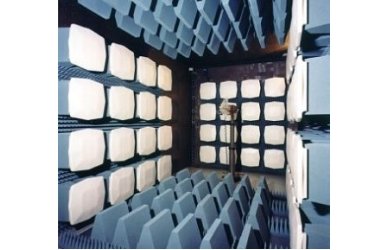

Описание полубезэховой камеры SpaceSaver 26H
Диапазон частот полубезэховой камеры SpaceSaver 26H производства ETS-Lindgren соответствует 26 МГц - 18 ГГц.
Данная камера SpaceSaver 26H представляет собой многоцелевую комнату для испытаний оборудования или технических средств на электромагнитную совместимость (ЭМС) по многим стандартам.
Полубезэховая камера диапазона частот 16МГц - 18ГГц эффективно использовалась специалистами для согласованных измерений иммунитета EN 61000-4-3, IEC 61000-4-3, а также для проведения предварительного сканирования (с ограниченной высотой) ANSI C63.4-2000.
Полубезэховая камера SpaceSaver 26H позволяет проводить измерения иммунитета в частотном диапазоне 26МГц-18ГГц (сканирование предварительное облучением 30МГц-18ГГц).
С помощью SpaceSaver 26H можно проверять соответствие иммунитета (при предварительном сканировании) таким стандартам, как EN 61000-4-3 RI, стандарт IEC 61000-4-3 и стандарт ANSI C63.4-1992.
Камера SpaceSaver имеет отличную корреляцию для местного затухания при облучении во время предварительного сканирования.
Space Saver 26H даже в стандартном варианте отличается оперативностью измерений. А на рабочих местах комнаты Space Saver 26H достигается высокая однородность поля.
Кроме SpaceSaver 26H, ETS-Lindgren производит также полубезэховую камеру SpaceSaver PC и безэховую камеру БЭК SpaceSaver FAR. Все модели отличаются возможностями и характеристиками.
Комплектация камеры Space Saver 26H
Комплектация стандартная
Дверь экранированная (0,91 х 2,1 метр), с ручным открыванием, с обслуживающим комплектом
Экранированная дверь FT-100 сер. 201 производства ETS-Lindgren
Виниловая половая плитка (антистатик) – 3 мм
Отверстия волновые в потолке (30,50 х 30,50 см)
Специальный паронепроницаемый диэлектрический мазонитовый слой и прослойка
Соединитель N-типа – 2 шт.
Сетевые фильтры (2х30А, 60Гц) для освещения (без проводки) – 4 шт.
Крепеж угловой для освещения (без электрического распределения) – 4 шт.
Напольный нарезной медный стержень (12,70 см длиной, 1,27 см диаметром) – 1 шт.
Панель соединителей (30,5 х 15,3 см) – 2 шт.
Поглотители волн (абсорберы) ETS-Lindgren для покрытия потолка и всех 4-х стен комнаты
Поглотители Rantec FT-100c ETS-Lindgren для фрагментарного покрытия пола (16 частей)
Калибровка по ст. IEC 61000-4-3 при однородном поле (26МГц-1ГГц)
Тест частотный (на 1 ГГц)
Тестирование экранов согласно ст. MIL-STD-285
Гарантия:
- на двери, подвижные части, фильтры – 1 год
- на опционное оборудование ETS-Lindgren – 2 года
Дополнительные опции
• Напольная приподнятая система:
- дополнительное увеличение высоты потолка на величину 15,24 см
- дополнительное увеличение высоты потолка на величину 30,38 см
• Комната управления (экранированная) габаритами 3,05 х 3,05 х 2,44 м
• Измерение согласно ст. ANSI C63.4-2000 (1 ГГц) местного затухания
• Система для наблюдения CCTV
• Система для обнаружения, а также подавления возгорания
• Электрическая проводка
• Фильтры дополнительные
• 2-х сторонняя система связи
• Экранированные двери различных размеров (серии 201), которые могут открываться в разные стороны
• Двери откатные
• Расчеты для проектирования конструкции, сертификация
Готовые системы
Компания ETS-Lindgren решает поставленные перед ней задачи комплексно.
Этот производитель выпускает много разнообразной продукции, легко совместимой между собой.
Большой ассортимент продукции ETS-Lindgren позволяет выстраивать системы под «ключ».
Поэтому ETS EMCO может обеспечить создание и установку полнофункциональных камер, например, экранированных камер SpaceSaver 26H, Fact 3, Fact 10 и других.
Широко известны такие продукты ETS-Lindgren, как: позиционеры разных моделей (2005, 2020, 2110, 2115 и другие) , фильтры (сетевые, фильтры ЭМС, телекоммуникационные фильтры и прочие) , контроллеры 2090 (сейчас используется РЧ платформа EMCenter), РЧ поглотители (абсорберы), экранированные двери и экраны, измерительные антенны EMCO, штативы для антенн, антенные мачты и другое оборудование и аксессуары.
