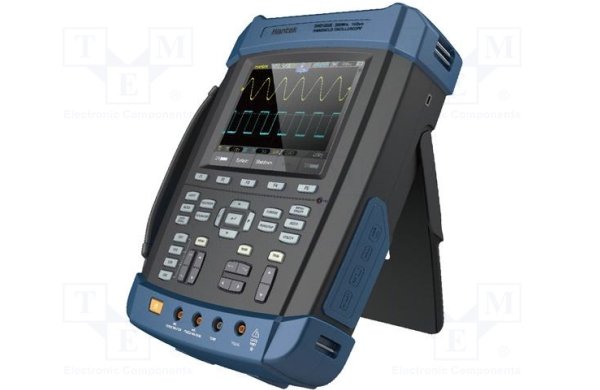

Портативный осциллограф HANTEK Electronic DSO-1102E

Артикул: 1-356865

  • Пять в одном: осциллограф, регистратор, цифровой мультиметр, анализатор спектра (БПФ), частотомер.
  • Защита IP-51 (защита от пыли, капель, вибрации).
  • Стандартная батарея 18650.
  • Крепеж для защиты от кражи, крепеж для подвешивания, резьбовое отверстие для установки на трипод, фонарь.
  • Заменяемые BNC соединения.


Характеристики серии DSO-1102E



  • Пять в одном: осциллограф, регистратор, цифровой мультиметр, анализатор спектра (БПФ), частотомер.
  • Защита IP-51 (защита от пыли, капель, вибрации).
  • Стандартная батарея 18650.
  • Крепеж для защиты от кражи, крепеж для подвешивания, резьбовое отверстие для установки на трипод, фонарь.
  • Заменяемые BNC соединения.
  • Полоса пропускания приборов в серии от 70 до 200 МГц, частота дискретизации 1ГГц, буфер 2М.
  • Цифровой мультиметр на 6000 замеров, измеряющий постоянное и переменное напряжение, постоянный и переменный ток, сопротивление, сопротивление, тестирующий диоды и с функцией проверки контакта (прозвонка).
  • Анализ спектра с помощью БПФ, Математические функции над сигналами: сложение, вычитание, умножение, деление. Режим X-Y, более 20 автоматических измерений.
  • Разные режимы триггера, отдельная база времени для ALT триггера, легко наблюдать два сигнала с различными частотами, видео триггер.
  • Запись и воспроизведение более 1000 сигналов
  • Большой 5.6 дюймовый TFT ЖК экран высокого разрешения (640*480)
  • Режим USB HOST
  • Сохранение в WORD, EXCEL, BMP, JPG



3. Спецификации



Каналов 2
Аналоговая полоса пропускания 100 МГц
Время нарастания (Rise Time) 3.55 нс
Входной импеданс 1M 20pF±3pF
Входная чувствительность 2мВ/деление до 100В/деление
Режим входа открытый (DC), закрытый (AC)
Вертикальное разрешение 8 бит
Максимальное входное напряжение (с щупом 1:1) CAT I,II: 30В, CAT III: 15В
Дискретизация реального времени 1 ГГц при 1 канале, 500МГц при 2-х каналах
Диапазоны времени 2 нс/деление до 400 с/деление
Память 2М замеров при одном канале, 1М на канал в двуканальном режиме
Режимы захвата обычный, пиковый детектор, усреднение (4,8,16,32,64,128)
Точность временной задержки 50ppm
Точность измерения dT при полной полосе разово, нормальный режим: +- (1 интервал захвата +100ppm * значение + 0.6ns);
усреднение >16: +- (1 интервал + 100ppm * значение + 0.4ns); Интервал захвата = сек./деление * 200
Точность усиления по DC +/-3% для диапазона, 100V/div to 10mV/div
+/-4% для диапазона, 5mV/div to 2mV/div
Точность измерения DC в режиме усреднения Усреднение по >=16 сигналам с вертикальной позицией в нуле: Точность: +-(3% * значение + 0.1дел + 1mV) когда установлено 10mV/div или больше Усреднение по >=16 при вертикальной позиции не в нуле Точность: ± [3% * (значение + вертикальная позиция) + 1% от вертикальной позиции + 0.2div].
Режимы синхронизации Фронт, По скорости нарастания (спада), Пульс, Альтернативный, Отложенный, Видео (NTSC,PAL,SECAM)
Параметры Время задержки: 100нс-10с

Чувствительность триггера (по фронту):

1дел от DC до 10MHz;
1.5дел от 10Мгц до 100Мгц;
2дел от 100МГц до полной полосы;

AC: Ослабляет сигналы ниже 10Hz
HF Reject: ослабляет сигнал выше 80kHz
LF Reject: ослабляет сигнал ниже 150kHz
Noise Reject: уменьшает чувствительность триггера

Дапазон уровня триггера
CH1,CH2: +-8 делений от центра экрана

Точность уровня триггера
типично (для сигнала в фронтом около 20нс)
CH1,CH2: +-(0.2div * V/div) (в пределах 4 делений от центра)

Условия по наклону: тогда >,<,=, не = по позитивному и негативному наклону
Время установки: 20нс–10с

Условия по импульсу: >,<,=,не =, позитивный или негативный
Ширина импульса: 20нс-10с

Усоловия по видео: строка 1-525 (NTSC), 1-625 (PAL/SECAM), начало поля
Частотомер по триггеру Знаков: 5
Точность: +-30ppm (включвет все частотные ошибки и +-1% ошибки подсчета)
Частота: закрытый вход, от 4Гц до полной полосы
Источник: режимы тригера пульс и фронт - все доступные источники
Частотомер работает во всех режимах, даже когда захват остановлен.

В режиме синхронизации по пульсу частотомер считает пульсы значительной величины в окне продолжительностью 1с, которые подходят для запуска.
В режиме синхронизации по фронту частотомер считает все фронты установленной полярности и времени.
Автоматические измерения Frequency, Period, Mean, Pk-Pk, Cycli RMS, Minimum, Maximum, Rise time, Fall Time, +Pulse Width, -Pulse Width, Delay1-2Rise, Delay1-2Fall, +Duty, -Duty, Vbase, Vtop, Vmid, Vamp, Overshoot, Preshoot, Preiod Mean, Preiod RMS,
Курсорные измерения Ручные: разность напряжений, разность времени, частота.
Трассировка: напряжение и время по точкам сигнала.
TrendPlot (длительный график измерений) 1.2M точек
Обработка сигнала CH1+/- CH2, CH1xCH2, CH1/CH2, FFT (БПФ), Инвертирование, pass/fail
Режим мультиметра
Максимальное разрешение 6000 отсчетов
Режимы Напряжение, Ток, Сопротивление, Емкость, Тестирование диодов, проверка цепи
Максимальное напряжение на входе AC: 600В, DC: 800В
Максимальный ток на входе AC: 10A, DC: 10A
Входной импеданс 10 Мом
TrendPlot для ЦММ (длительный график измерений) 1.2M точек
Экран TFT ЖК 5.6 дюймов 640 x 480 точек
ИнтерфейсUSB USB 2.0 Full Speed
Питание от сети AC 100V ~ 240V, 50Hz ~ 60Hz; DC Вход: 9В,2A
Питание от встроенной батареи Li-ion аккумулятор
Размеры 260 x 220 x 75 (мм)
Вес 2.5 Кг (без упаковки)
