• Диапазон частот HI-6122 пробника: 10 кГц – 1 ГГц
• Диапазон динамический составляет: 2 – 800 В/м (ед.)
• Лазер. питание без ограничения времени тестирования
• Индивид. или суммарные значения по осям
• Аккредитованные A2LA калибровочные отчеты
• Автомоб. спец.: SAE J1113/27, GM93100GS, GM9120P, GM9114P
• Коммерч. спец.: EN/IECн61000-4-3 (RI) Radiated Immunities
• Военн. спец. MIL-STD 461F (RS) Radiated Susceptibility

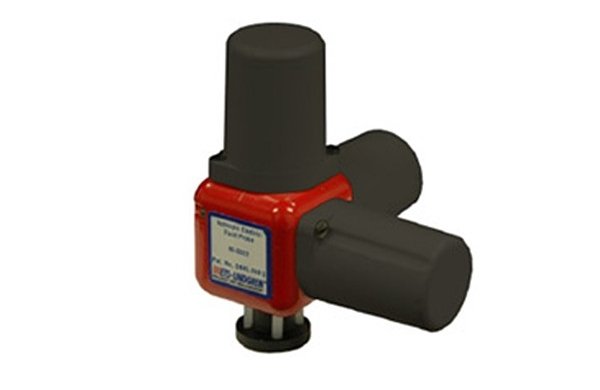

Описание пробника HI-6122
Пробник HI-6122 (ETS-Lindgren) предназначен для тестирования E-поля, в рамках 10 кГц – 1 ГГц.
Зонд HI-6122 работает в широкополосном частотном диапазоне, отлично измеряет в динамическом режиме. Его характеристики позволяют тестировать по многим стандартам.
Пробник ETS-Lindgren модели HI-6122 разработан для динамического диапазона. Это позволяет непрерывно считывать данные (в том числе суммарные) по всем 3-ем осям X-Y-Z.
С помощью волоконно-оптической линии пробник HI-6122 можно подсоединять к ПК (ПО ProbeView).
Серия зондов HI-6100 обеспеченна ручным управлением и программным (IEEE 488, RS-232). При необходимости данные можно снимать одновременно с 4-х пробников.
Пробник HI-6122 обеспечивается лазерной энергией для непрерывного зондирования электрического поля.
Конфигурация HI-6122 (стандартная)
• Агрегат устройства
• Отчет калибровки (A2LA)
• Кабель волоконно-оптический (10м)
• Коннектор (2)
• Чехол для переноски устройства
• Специальный набор для чистки
• Руководство по эксплуатации HI-6122
Дополнительные опции для HI-6122
• Оптический кабель расширения: H-491263-xx
• Карта интерфейсная монитора поля: H-491277
• Набор для техобсл. (оптоволокно): 112333
• Сборочный зондовый стенд: H-491269
• Доп. транспортер для стенда зондового: H-491276
Характеристики электрические
• Охват по час-там: 10 кГц – 1 ГГц
• Обнаружение: (X, Y, Z) изотроп.
• Хар-ки с коррекц: 10кГц – 1ГГц ± 0.9 дБ
• Хар-ки: 10 – 30кГц - 2.5/+0.5дБ, 30кГц – 1ГГц +/- 1.0 дБ
• Динамич. диапазон: 2 - 800 В/м (single)
• Разрешение в пределах: 0,01 В/м
• Отклонение изотроп: ±0.5 дБ @ 400 МГц дБ
• Равном. (линейность) соотв.: ± 0.5 дБ (27 МГц)
• Част. дискрет: > 70 выб/сек
• Перегрузка м.б.: > 1500 В/м CW
Характеристики физические
• Интерфейс: оптоволокно дуплекс (62.5 микрон многомод), FC лазера, кабель оптич. 1м
• Питание: лазерное
• Температурн. диапазон: 10-40°C
• Габариты корпуса: 32 х 32 х 32 мм
• Датчик зашиты (высота): 43мм
• Размер защитной крышки: 36мм
• Для монтажа: 1/4-20 UNC (внутр. резьб)
• Вес изделия: 80 граммов
