• Диапазон HI-6153 пробника: 10 МГц – 40 ГГц
• Диапазон динамический пробника: 2.0 – 800 В/м (единый)
• Лазерное питание без ограничения времени теста
• Индивидуальные или суммарные осевые значения
• Аккредитованные калибровочные отчеты (A2LA)
• Автомоб. спец.: SAE J1113/27, GM93100GS, GM9120P, GM9114P
• Коммерч. спец.: EN/IEC №61000-4-3 (RI) Radiated Immunities
• Военн. спец. MIL-STD 461F (RS) Radiated Susceptibility

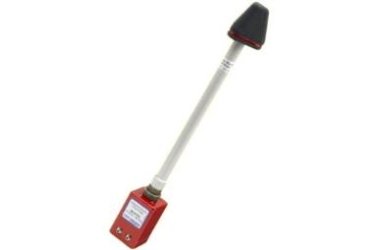

Описание пробника HI-6153
Пробник HI-6153 ETS-Lindgren предназначен для измерений электрического поля, в частотном диапазоне 0,01 кГц – 40 ГГц.
Лазерное питание пробника HI-6153 обеспечивает широкополосный электромагнитный частотный диапазон и широкий охват динамического диапазона, удовлетворяющего большинству требований для проведения испытаний.
Пробник ETS-Lindgren HI-6153 был разработан для единого динамического диапазона, так что полученные данные могут считываться непрерывно. Эти данные (по X, Y, Z оси) можно читать по отдельности или в сумме.
С помощью волоконно-оптических линий связи пробник модели HI-6153 (другой зонд серии HI-6100) возможно подключать к ПК, используя при этом ПО ProbeView.
Зонды серии HI-6100 обеспечены ручным функционированием и программным управлением через интерфейсы IEEE 488 и RS-232 с последовательной передачей данных. Таким образом, могут отображаться показания, поступающие одновременно с четырех пробников.
Лазерный интерфейс данных HI-6153 обеспечивает лазерную энергию и коммуникации для зондирования электрического поля.
Подключение ПК через порт USB, под управлением ProbeView, позволяет легко и быстро проводить сбор данных.
Конфигурация HI-6153 (стандартная)
• Собранное устройство пробника
• Отчет о A2LA калибровки
• Кабель волоконно-оптический (10м)
• Коннектор (2)
• Чехол для переноски устройства
• Специальный набор для чистки
• Руководство по эксплуатации HI-6153
Дополнительные опции
• Оптический кабель расширения: H-491263-xx
• Карта интерфейсная монитора поля: H-491277
• Набор для техобсл. (оптоволокно): 112333
• Сборочный зондовый стенд: H-491269
• Доп. танспортер для стенда зондового: H-491276
Характеристики модели электрические
• Обнаружение: изотроп. (по X, Y, Z осям)
• Част. охват: 10 МГц – 40 ГГц
• Корректировка: 10МГц – 18ГГц ± 0.9 дБ и 18-40ГГц ± 1.1 дБ
• Отклик (типич.): 10-100МГц (+3.0, -4.0 дБ), 100МГц-1ГГц (+3.0, -0.50 дБ), 1-18ГГц (+4.0, -2.0 дБ), 18-40ГГц (+3.5, -4.5 дБ)
• Диапазон динамический: 2 - 800 В/м (единичный)
• Отклонение изотроп.: ±1.0 дБ < 18 ГГц
• Разрешение составляет: 0,01 В/м
• Линейность в пределах: ±0.5 дБ @ 1 ГГц
• Дискретизация (типовая) HI-4413P модем (максим.): 44 выб./сек
• Дискретизация (типовая) HI-6100 монитор поля (максим.): 70 выб./сек
• Выдерживание перегрузки модели: > 1500 В/м CW
Физические характеристики модели
• Интерфейс: двойное оптоволокно (62.5 многомод. микрон), FC для лазера, интегр. оптич. кабель 1м
• Диапазон температур рабочих: 10-40° C, 5-95% влажность (относит.) без конденсации
• Dim. L.: 43,8 см
• Dim. W.: 5,7 см
• Крепеж: резьба внутр. ¼-20 UNC
• Вес изделия: 0,36 кг
