Характеристики пробника ICP-623
• Диапазон ICP-623 частот: 5 – 1000 МГц
• ВЧ инжекционное тестирование
• Потери (вносимые): 6 – 30 дБ
• Мощность max: 50 Вт
• Значение тока max: 30 А
• Тип разъема пробника: N (f)
• Апертура (диафрагма): 1.25” (32мм)
Особенности пробника ICP-623
• Высокочастотный широкополосный отклик
• Конструкция с раздельным зажимом
• Индивидуальная калибровка

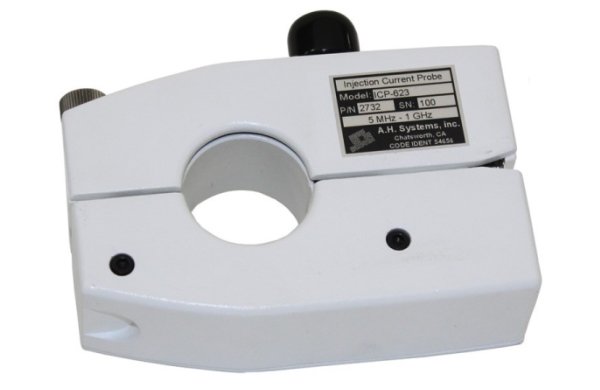

Описание инжекционного пробника ICP-623
Пробник ICP-623 представляет собой инжекционный токовый пробник, предназначенный для измерений в проводах больших РЧ токов (связанных индуктивно) через апертуру.
Измерения с помощью зондов ICP-623 поддерживают MIL-STD 461.
При осуществлении тестирования инжекционный пробник ICP-623 обеспечивает минимальные вносимые потери на своей рабочей частоте 5 – 1000 МГц.
Пробники ICP-623 эффективны для измерений цепей сигнальных и питающих, а также контуров управления оборудования, которое тестируется на восприимчивость (иммунитет) к наведенным сигналам и/или на помехоустойчивость.
Инжекционные пробники модели ICP-623 применяются для таких стандартов, как: IEC-801-6, EN-50081-1, ст.DO-160 и TR-EOP-000063.
