Назначение
Пылемер предназначен для непрерывного измерения оптической плотности пылегазовых сред и колебаний оптической плотности дымовых потоков, а также массовых концентраций взвешенных частиц (пыли).
Области применения
ТЭЦ, ГРЭС, котельные, работающие на твердом и жидком топливе, контроль состояния запыленности воздуха в промышленных помещениях, литейных цехах, сварочных и шлифовальных мастерских, шахтах, в подземном и надземном строительстве, на цементных и кирпичных заводах, металлургических комбинатах.
Принцип работы
- Оптический абсорбционный, основанный на измерении интенсивности ослабленного пылегазовой средой (дымовыми газами) модулированного электромагнитного излучения.

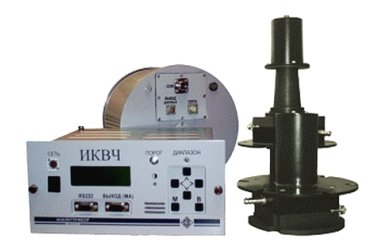

- Пылемер ИКВЧ (с) является стационарным автоматическим прибором и состоит из моноблока оптического канала (МОК) и насадки с устройствами защиты от пыли, выносного блока индикации (БИ).
- БИ может быть удален от МОК на расстояние до 500 м.
- Связь осуществляется по четырехпроводной линии с сопротивлением шлейфа одной пары не более 300 Ом.
Измеритель ИКВЧ (с) имеет два режима работы:
1. Пылемер - измерение оптической плотности и вычисление массовой концентрации пыли;
2. Дымомер - измерение среднего значения пульсаций оптической плотности. Измеритель имеет автоматическую регулировку чувствительности.
Вывод информации об измеряемых и вычисляемых параметрах осуществляется на лицевую панель на алфавитно-цифровой жидкокристаллический индикатор и по каналу RS232 на внешнюю ЭВМ.
Характеристики:
| Характеристики | Значения |
| Диапазон измерения оптической плотности, Б | 0 - 2 |
| Диапазон измерения средних значений пульсаций оптической плотности, Б, в частотном диапазоне от 0,5 до 5 Гц | 0 - 0,1 |
| Диапазон расчетных значений массовой концентрации пыли, мг/м3 | 0 - 3000 |
| Основная приведенная погрешность измерения оптической плотности, % | ±2 |
| Стандартный аналоговый сигнал, мА | 4 – 20 |
| Стандартный цифровой выход | RS232 |
| Температура окружающей среды, °С | |
| - для МОК | -40 ... +50 |
| - для БИ | -10 ... +30 |
| Питание от сети переменного напряжения, В | 220 |
| Параметры контролируемой среды в газоходе: | |
| - температура, ° С | 0 - +300 |
| - скорость газового потока, м/с | до 20 |
| Габаритные размеры, мм: | |
| - МОК | 220х220х260 |
| Масса, кг: | 7 |
| - БИ | 130х260х230 |
| Масса, кг: | 4 |
| - насадки | 200х200х200 |
| Масса, кг: | 4 |
