Назначение
Прибор предназначен для измерения оптической плотности пылегазовых сред, массовых концентраций взвешенных частиц (пыли) МКП через калибровочный коэффициент, определяемый сравнительным методом, как отношение показаний контрольного прибора и измерителя по шкале массовых концентраций, а также для контроля пылеотложения с целью прогнозирования накопления взрывоопасных концентраций.
Области применения
Контроль состояния запыленности воздуха в шахтах и на горных выработках, в промышленных помещениях, литейных цехах, сварочных и шлифовальных мастерских, в подземном и надземном строительстве, на цементных и кирпичных заводах, металлургических комбинатах.
Принцип работы

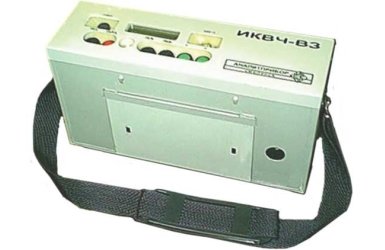

Оптический абсорбционный, основанный на методе определения оптической плотности пылегазовой среды по степени ослабления модулированного электромагнитного излучения. Измеритель ИКВЧ-ВЗ является моноблочным переносным оптическим прибором во взрывозащищенном исполнении и имеет маркировку взрывозащиты “PO Exial/0 ExiaIIAT4 X”. Степень защиты измерителя от доступа к опасным частям, от попадания внешних твердых предметов и от проникновения воды – IP54.
Достоинства
- автоматическое переключение чувствительности при уменьшении оптической плотности до 0,04 Б;
- высокая чувствительность (единица младшего разряда цифровой индикации оптической плотности - 0,0001 Б, массовой концентрации пыли - 0,1 мг/м3);
- широкий температурный диапазон;
- увеличенное время непрерывной работы измерителя без подзарядки аккумуляторной батареи;
- хранение средних значений массовой концентрации пыли за одноминутные интервалы в реальном масштабе времени в течение последних 48 часов работы измерителя;
- хранение средних значений массовой концентрации пыли в реальном масштабе времени за устанавливаемые потребителем интервалы времени измерений;
- корректировка чувствительности с помощью контрольного светофильтра входящего в комплект прибора;
- малые габариты и масса.
Комплект поставки:
- измеритель ИКВЧ-ВЗ
- комплект ЗИП (зарядное устройство, контрольный светофильтр)
- техническая документация
Характеристики:
| Характеристики | Значения |
| Диапазон измерения абсолютного значения оптической плотности, Б | 0,0006 - 2; мл. разряд 0,001Б и 0,0001Б – при перекл. чувствит. |
| Диапазон измерения массовых концентраций пыли, мг/м3 | 0,9 - 3000; мл. разряд 1 мг/м3 и 0,1 мг/м3 - при перекл. чувствит. |
| Пределы допускаемого значения основной относительной погрешности (dд) измерения оптической плотности, % | dд= ± (0,02+2,4´ 10-5 * (|Dk/D-1|))* 100%; |
| Расчетное значение основной относительной погрешности (d ) измерения МКП, не более, %, при d1£ 15 | ± 20; δ2=δ12 - δ22d1- относит. погреш. опред. калибров. коэф.d2- случ. погреш. изм. МКП через оптич. плотность |
| Стандартный цифровой выход | RS-232 |
| Время прогрева, мин, не более | 10 |
| Температура окружающей среды, °С | -30 - +40 |
| Питание, В: от аккумулятора типоразмера АА | от 6,1 до 8,2; 6 аккумуляторов |
| Время непрерывной работы без корректировки показаний, не менее, час | 8 |
| Время работы без подзарядки, часов | до 14; при температуре более 20 ° С |
| Габаритные размеры, мм: | 285х95х156; масса, не более 3,5 кг |
