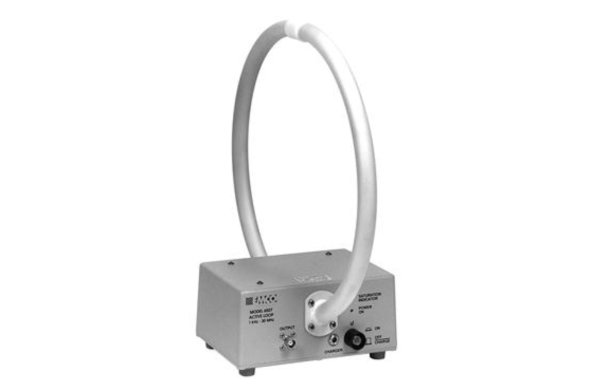

Рамочная антенна ETS-Lindgren 6507 (1 кГц - 30 МГц)

Артикул: 1-352035

  • Высота – 37,8 см
  • Длина – 12 см
  • Ширина – 19 см
  • Вес антенны – 1,8 кг


Антенна EMCO 6507



• 1 кГц - 30 МГц

• Гарантия 2 года

• Калибровка

• Индикатор насыщения

• Удаленный монитор



Описание антенны 6507



Антенна 6507 ETS-Lindgren представляет собой экранированную рамочную антенну,

работающую в диапазоне частот: 1 кГц – 30 МГц.

Рамочная антенна 6507 имеет встроенный в основание предусилитель, который обеспечивает выход 50 Ом.

Благодаря предусилителю модель антенны 6507 имеет высокая чувствительность и производительность.

Индикатор насыщения включается, когда входящий сигнал на антенне 6507 превышает 5 V/m предела насыщения внутреннего предусилителя.

Питание предварительного усилителя производится от аккумуляторных батарей.

На панели управления антенны 6507 имеются: индикатор питания, выключатель питания, индикатор насыщения, а также гнездо для зарядного устройства.

Переключателем можно подключать зарядное устройство для VAC 50/60 Гц или для 115 VAC 230.

Каждая рамочная антенна ETS-Lindgren проходит индивидуальную калибровку (согласно ст. IEEE-291).

ETS-Lindgren производит также другие модели рамочных антенн:

6502, 6509, 6511, 6512.



Конфигурация антенны 6507

Конфигурация стандартная

• Кронштейн для крепления (со стандартной резьбой 1/4 х 20) для штативов ETS-Lindgren или других установок

• Сборка рамочной антенны

• Зарядное устройство

Опции

• Опция удаленного мониторинга (волоконно-оптическая линия 10 м)

• Разные опции предоставляются по запросу Заказчика

• Индивидуальная калибровка (ст. IEEE STD 291) с соответствующим сертификатом



Характеристики антенны 6507

Электрические характеристики

• Частота (минимальная): 1 кГц

• Частота (максимальная): 30 МГц

• 1 дБ точка: 10 V/m

• Разъемы: BNC (f)

• Диапазон (динамический): 116 дБ @ 1 МГц, 76 дБ @ 10 кГц

• Импеданс (номинал.): 50 Ом

• Поляризация: линейная

• Тип: всенаправленный

• Мощность (неободим.): 13.8 VDC

• Типовая чувствительность: 11 дБ(мкА/м) @ 10 кГц, -29 дБ(мкА/м) @ 1 МГц

Физические характеристики

• Высота – 37,8 см

• Длина – 12 см

• Ширина – 19 см

• Вес антенны – 1,8 кг
