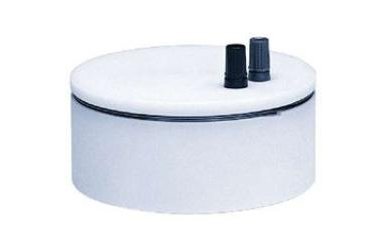

Рамочная антенна EMCO 7603
Запросить цену
• Частотный диапазон: 20 Гц – 50 кГц
• Антенна для стандарта MIL-STD 462D
Описание антенны 7603 ETS-Lindgren
Антенна 7603 ETS-Lindgren – это магнитная генерирующая рамка, которая имеет обмотку проволокой AWG-16 в 10 витков, диаметром 12 см.
Модель EMCO-7603 создана в соответствие с MIL-STD-461.
Антенну можно калибровать индивидуально оборудованием NIST, в соответствие с разделом 2.3.1 метода IEEE-291.
Используя параметры рабочих характеристик и фактических коэффициентов антенны 7603, измеряется с высокой точностью напряженность поля.
Конфигурация 7603
Стандартная конфигурация 7603
• Антенна 7603 в сборе
Опции
• Под заказ возможны индивидуальные корпуса для антенны
Характеристики антенны 7603
Характеристики электрические
• Частота min: 20 Гц
• Частота max: 50 кГц
• Номинальное сопротивление: 50 Ом
• Типы разъема антенны: (2) «банан»
• Вх. мощность max: 5 А
• Диаграмма 7603: направленная
• Поляризация 7603: линейная
Характеристики физические
• Высота модели: 8 см
• Вес: 0,5 кг
