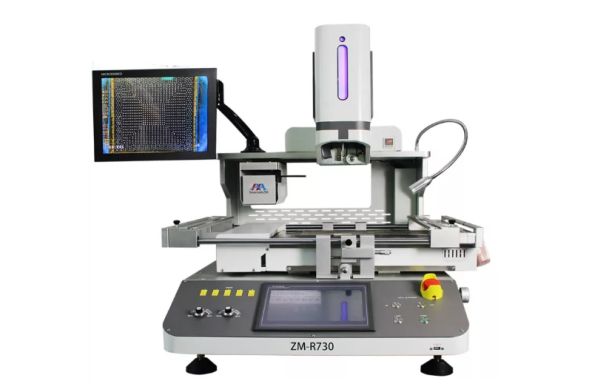

Три нагревателя с независимым управлением
1. Интегрированная конструкция верхнего керамического «сотового» нагревателя с более высокой эффективной теплоотдачей; верхняя и нижняя температурные зоны нагреваются горячим воздухом, движение верхнего и нижнего нагревателя синхронно и осуществляется электрическим приводом.
3. Большая инфракрасная зона обеспечивающей равномерный предварительный нагрев печатной платы; полностью исключает изгибы печатной платы во время пайки; можно индивидуально установить верхнюю или нижнюю температурную зону.
4. Высокоточное управление термопары K-типа и система самонастройки параметров PID; на сенсорном экране отображаются семь температурных сегментов. Возможность сохранять до 50 профилей. USB-порт доступен для копирования или загрузки; внешний кабель термопары для определения реальной температуры до проведите анализа и корректирвки.
Точная система оптического выравнивания
5. Регулируемая цветная оптическая система CCD с функциями разделения отображения, увеличения и уменьшения масштаба, микро регулировки, регулировку яркости, может регулировать четкость изображения. Оснащен 15-дюймовым HD-монитором. Высокая степень автоматизации во избежание человеческих ошибок.
6. Многофункциональная операционная система
установленный на "интерфейс отладки" и "пользовательский интерфейс" для предотвращения ошибочных операций; верхний нагреватель и вакуумная головка совмещены,
Точный контроль места установки. Автоматическая пайка и распайка; после запуска с течением времени отображайте три температурных профиля на сенсорном экране, точность измерения температуры контролируется на уровне ± 1 ℃. температура, время, охлаждение, время срабатывания сигнализации - все это отображается на сенсорном экране. Оснащен насадкой для BGA различных размеров, поворачиваемой на 360 градусов. Фиксируется с помощью магнита.
7. Система позиционирования с микрорегулировкой, точное позиционирование, точность выравнивания в пределах 0,01 мм. С инфракрасным лазерным излучением для быстрого позиционирования.
8. Возможность сохранять профили нескольких групп и анализировать, устанавливать и изменять температурные кривые в любое время, вы можете распечатать, сохранить и проанализировать график через USB-порт - без использования других внешних устройств (например, компьютера).
9. Фиксация печатной платы с V-образным пазом, обеспечивающая быстрое, удобное и точное позиционирование, подходит для всех видов печатных плат; Гибкое и съемное универсальное крепление обладает защитными свойствами и не повреждает печатную плату, подходит для ремонта BGA всех размеров.
Характеристики
- Питание: 380В±10％ AC, 50/60 Hz
- Мощность: 7750Вт max
- Нагреватели: Верхний: 1450 Вт, нижний воздушный: 1200 Вт, нижний ИК: 4800 Вт
- Электронные устройства: программируемая интеллектуальная температурная система.
- Температурный контроль: Термопара K-типа, независимое управление верхней и нижней температурой, погрешность в пределах 1℃
- Позиционирование: V- образный канал с универсальным фиксатором.
- Размер ПП: 632×520 мм Max 6×6 мм Min
- Размер БГА: 80×80 мм Max 2×2 мм Min
- Размер станции：1000×835×960 мм
- Вес: 130.5кг
