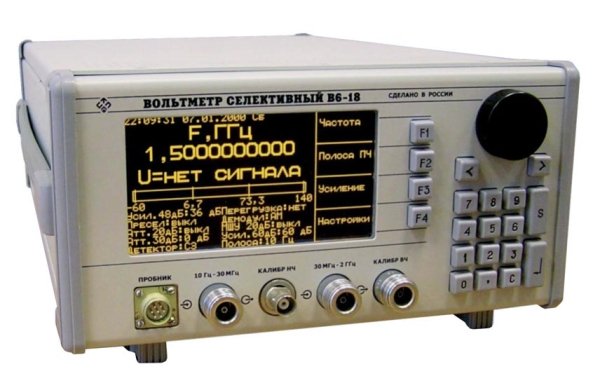

Селективный вольтметр ВК6-18
Предназначен для селективного высокоточного измерения напряжения, частоты, амплитуды и спектров радиосигналов в диапазоне частот от 20 Гц до 2 ГГц в жестких условиях эксплуатации. Имеет два измерительных входа 20 Гц - 30 МГц и 30 МГц – 2 ГГц, два преселектора калибраторы НЧ и ВЧ, вход внешнего опорного сигнала.
Прибор позволяет осуществлять слуховой контроль АМ и ЧМ – сигналов в эфире, а в комплекте с антеннами пеленговать источник радиоизлучения в эфире. Возможен так же суточный мониторинг электромагнитной обстановки по заданной программе с помощью внешней ПЭВМ.
Прибор позволяет:
вводить предварительную селекцию сигналов;
ослабить сигналы по двум входам на величину до 50 дБ;
усилить сигналы с помощью МШУ по двум входам;
выполнить измерения сигналов в радиотрактах с помощью высокоомного пробника;
автоматически калибровать сигнальные тракты;
осуществить цифровую фильтрацию и демодуляцию АМ и ЧМ сигналов;
измерить пиковое, среднее, среднеквадратическое, квазипиковое значения сигналов ( в соответствии с ГОСТ Р 51319-99) ;
осуществлять обзор частотного диапазона , курсорные измерений, построение графиков в координатах время амплитуда, частота с помощью ПЭВМ через USB порт.
| Технические характеристики | |
| Параметр | Значение |
| Диапазон частот | 20 Гц – 2 ГГц |
| Дискретность перестройки частоты | 0,1 Гц |
| Погрешность измерения частоты входного синусоидального сигнала | 5·10-9 ·Fс+F (Fc – частота сигнала, F – полоса пропускания) |
| Полосы пропускания F | 10 Гц … 10 МГц с шагом 1,2,5 по уровню – 3 дБ 200 Гц, 9, 20, 120 кГц по уровню -6 дБ |
| Уровень собственных шумов в полосе 10 Гц | от минус 30 дБмкВ |
| Диапазон измерений | от минус 20 до 140 дБмкВ |
| Уровень побочных каналов приема комбинационных помех | не более - 60 дБ |
| Погрешность измерения уровня | 1,6 дБ |
| Типы детекторов | средний, среднеквадратический, пиковый, квазипиковый |
| Типы демодуляторов | АМ и ЧМ |
| Входное сопротивление | 50 Ом, 1 МОм |
| Единицы измерений | В, мА, Вт, дБмкВ, дБмкА, дБмВт, дБмкВ/м, дБмкА/м |
| Потребляемая мощность | < 100 ВА |
| Интерфейс с ЭВМ | USB-2.0 |
| Напряжение питания | 220±22 В |
| Средняя наработка на отказ | 15000 ч |
| Диапазон рабочих температур | 0 … 40 ºC |
| Габаритные размеры | 98х241х311 мм |
| Масса | 5 кг |
| Заменяет с расширением частотного диапазона и функциональных возможностей | В6-9, В6-10, В6-14, В6-15, SMV-8.5, SMV-11 измерительные приемники в диапазоне до 2 ГГц |
