Шкаф стерильного хранения с раздвижными дверями и лампами УФО
Применение
- Создание беспылевой абактериальной воздушной среды в рабочей камере при помощи сквозного нисходящего потока воздуха, очищенного НЕРА-фильтрами;
- Стерильное хранение препаратов, сушки препаратов и бактериальных культур, не представляющих угрозы здоровью оператора и окружающей среды;
- Стерильное хранение одежды (халаты, комбинезоны, бахилы и др.), используемой в чистых помещениях.
Отличительные особенности
- Панель управления с ЖК-дисплеем индицирует включение систем изделия, их возможные неисправности, выбранные режимы работы и технологический таймер.
- Время УФ-обработки рабочей камеры шкафа устанавливается с помощью технологического таймера, отображающего также и время общей наработки ультрафиолетовых ламп.
- Технологический таймер позволяет установить временной интервал, а также выбрать режим автоматического включения ультрафиолетовых ламп: - отложенный (в заданное время), цикличный (через определенные промежутки времени)
- Шкаф оснащен фильтром НЕРА, обеспечивающим очистку воздуха с эффективностью 99,995% для частиц размером 0,3 мкм.
- Корпус шкафа - цельнометаллический. Материал корпуса - сталь с порошковым покрытием, стойким к обработке дезрастворами. Перфорированные полки - нержавеющая сталь. Стекло - закаленное.
- Шкаф может быть исполнен по индивидуальному заказу в соответствии с требованиями технологического процесса и области использования:
- Полки могут быть стационарными, съемными и выдвижными. Их наличие, количество и компоновка оговариваются с Заказчиком на стадии проектирования.
- Вместо полок может быть установлена штанга/перекладина для удобного размещения вешалок с технологической одеждой.
- В рабочей камере шкафа могут быть установлены бактерицидные ультрафиолетовые облучатели, количество и расположение которых определяется Заказчиком.
 |
 |

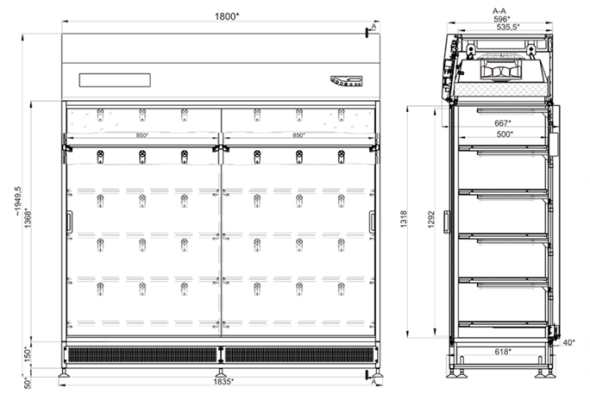

* Размеры шкафа указаны с учетом выступающих опор
Параметры и размеры
| Артикул изделия | 2R-S.320-18 |
| Габаритные размеры шкафа /ШхГхВ/, мм | 1835х670х1950 |
| Максимально потребляемая мощность бокса, Вт, не более | 760 |
| Масса бокса (нетто), кг, не более | 370 |
| Грузоподъёмность одной полки, кг | 10 |
| Тип дверей | сдвижной |
| Количество ламп УФ-облучения, шт | 30 |
| Количество полок в рабочей камере, шт | 10 |
Характеристики
| Класс чистоты воздуха в рабочей камере по концентрации взвешенных частиц (аэрозолей) в состоянии «построенное» по ГОСТ Р ИСО 14644-1-2017: | |
| по частицам размером больше или равным 0,5 мкм | 5 ИСО |
| по частицам размером больше или равным 5,0 мкм | ИСО М (20; ≥ 5 мкм); LSAPC 4,8 ИСО по ГОСТ ИСО 14644-1-2002 |
| Производительность по чистому воздуху, подаваемому в рабочую камеру бокса, м3/час | 1181-1772 |
| Класс конечных HEPA-фильтров по ГОСТ Р ЕН 1822-1-2010 | H14 |
| Класс предварительного фильтра по ГОСТ Р ЕН 779-2014 | G4 |
Стандартное исполнение
Рабочая камера
- раздвижные двери, материал - прозрачное стекло, стойкое к воздействию УФ-облучения и к обработке дезинфицирующими растворами;
- выдвижные полки, материал - перфорированный лист нержавеющей стали (AISI 304);
- над полками установлены лампы УФ-облучения.
Система очистки поступающего и удаляемого воздуха
- очистка воздуха, поступающего в рабочую камеру, происходит через последовательно установленные фильтры - предварительный фильтр G4 и HEPA-фильтр Н14.
Элементы системы управления
- система электроавтоматики – микропроцессорная;
- пульт управления боксом – кнопочный с ЖК-дисплеем;
- датчики параметров воздушных потоков;
- встроенный кабель питания;
- встроенный предохранитель на линию электроснабжения.
Элементы для проверки
- встроенный штуцер отбора пробы воздуха на камере высокого давления под фильтром G4 для проверки целостности НЕРА-фильтра.
