Система пробоподготовки газов ЭКСИС СПГ-Н-Д1-ФМ

Артикул: 1-357886

  • Осушаемые газы: воздух, азот, инертные газы
  • Условия эксплуатации системы:
  • температура, °С: +5…+40
  • относительная влажность, %: 2…98
  • Класс чистоты газа по влажности (на входе системы), не хуже газа на входе системы 5
  • Тонкость фильтрации, мкм 1
  • Влажность измеряемого газа, °Ст.р. -80...0



Для обеспечения безотказной работы измерительных систем, а также для подбора оптимальных условий измерения микровлажности газов нами были разработаны специализированные системы пробоподготовки газов СПГ, в которых используются хорошо зарекомендовавшие себя измерительные преобразователи влажности серии ИПВТ-08.

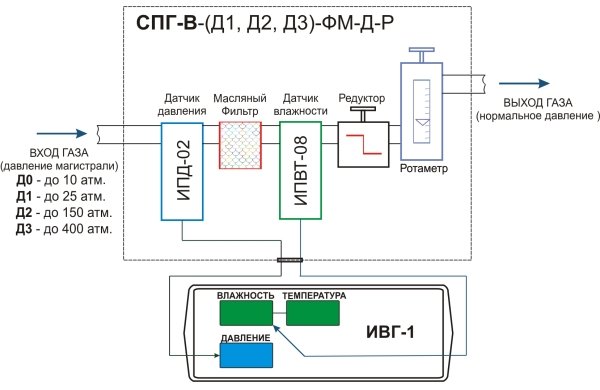

Системы СПГ включают в себя набор устройств для фильтрации газа от частиц пыли или примесей масла, понижения давления газа, измерения давления газа, а также контроля за расходом газа.



Системы СПГ разделяются на 2 типа:



СПГ-В - система для измерения температуры точки росы сжатых газов при давлении, равном давлению в газовой магистрали.

СПГ-Н - система для измерения температуры точки росы сжатых газов при атмосферном давлении, с понижением текущего.

Обозначения функциональных элементов систем:



Д1 – 25 атм.; Д2 – 160 атм.; Д3 – 400 атм.;

ФМ или ФП – наличие фильтра (масляного или пылевого соответственно);

Р – наличие ротаметра;

Д – наличие датчика давления



Набор функциональных элементов определяется при заказе.

Системы СПГ-Н осуществляют фильтрацию газа, понижение давления газа и контроль за расходом газа в зависимости от исполнения



  • входное давление до 25 атм.
  • масляный фильтр
Осушаемые газы: воздух, азот, инертные газы
Условия эксплуатации системы:
температура, °С: +5…+40
относительная влажность, %: 2…98
Класс чистоты газа по влажности (на входе системы), не хуже газа на входе системы 5
Тонкость фильтрации, мкм 1
Влажность измеряемого газа, °Ст.р. -80...0
Способ подключения к газовой магистрали: обжимная трубка Ø6
Габаритные размеры, мм 460х310х160
Масса изделия, кг, не более 10
Максимально допустимое давление газа на входе, атмосферы, атм, не более: 25
Наличие датчика давления нет
Тип фильтра масляный
Наличие ротаметра нет
