Стереомикроскоп Альтами СМ0745 (СМ0745-Т)

Производитель
Альтами
Цена (с НДС):   54 000  Рублей
Арт. 5340596
Печать
Уже в корзине Array шт Купить


Стереомикроскоп Альтами СМ0745 (СМ0745-Т), предназначен для наблюдения объемного изображения предметов в отраженном или проходящем свете. Микроскоп широко применяется для ремотных работ (пайка, контроль печатных плат), в ювелирном и реставрационном деле, в криминалистических учреждениях (подразделения МВД, Минюста, ФСБ и др.), так же в ЦБРФ.

Оптическая система по схеме Грену предоставляет большую глубину резкости в плоскости исследуемого объекта, так как два изображения (левого и правого ракурса) сходятся на расстоянии от окуляров до объекта. Благодаря этому, микроскоп удобно использовать для визуального анализа крупных образцов.
Немаловажным также является удобство работы с прибором, поскольку часто за микроскопом исследователю приходится проводить по нескольку часов кряду.

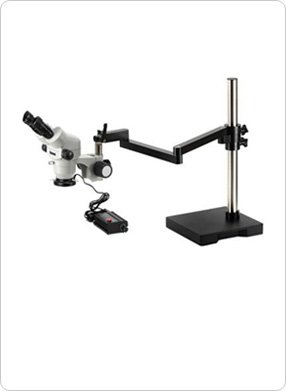

Стереомикроп Альтами СМ0745 (СМ0745-Т) имеет модульную конструкцию, т.е. заказчик имеет возможность выбрать конфигурацию прибора, наиболее полно отвечающую его задачам. На выбор оптика, столы, осветители.

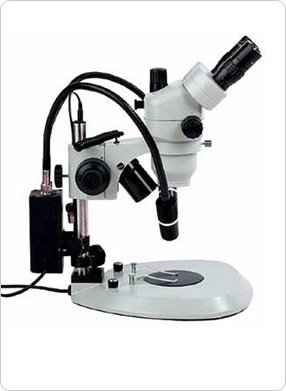

Микроскоп можно комплектовать различными осветителями, к примеру, светодиодным двухжгутовым осветителем, который позволяет освещать объект в разных направлениях и под разными углами. При этом крепится он к вертикальной штанге и не занимает лишнего места на рабочем столе.

С микроскопом Альтами СМ0745 (СМ0745-Т) в стандартной комплектации поставляются окуляры SWH10X/23 мм. Дополнительно к стандартной комплектации можно заказать окуляр SWH10X/23 мм с перекрестием и шкалой (200 делений).

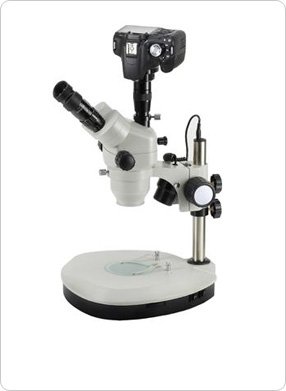

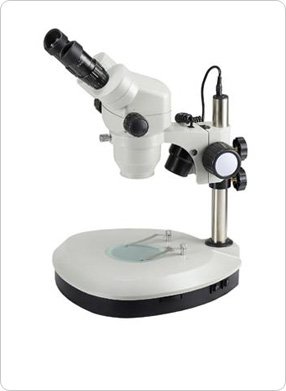

Стереомикроскоп может поставляться как в бинокулярной (Альтами СМ0745), так и в тринокулярной версии (Альтами СМ0745-Т) для сопряжения с окулярной камерой или цифровым фотоаппаратом.

Так как бинокулярный микроскоп имеет два окуляра, нагрузка на глаза равномерно распределена, и работа с данным микроскопом максимально удобна. Тем более, что при подключении к микроскопу цифровой камеры, изображение можно выводить на экран монитора. В этом случае исследователь получает качественные увеличенные изображения, которые можно сохранять на жесткий диск компьютера.

Система цифровой регистрации на микроскопах  позволяет оперативно составлять фототаблицы (поставляется дополнительно).

Комплект "микроскоп Альтами СМ0745 + стол СМ-2" как нельзя лучше подходит для исследований и пайки электронных плат в сборочных цехах приборостроительных отраслей. Также этот комплект будет незаменимым помощником для специалистов по ремонту сотовых телефонов и другой бытовой электехники.
Чтобы дым от работ не нарушал видимости объекта и не портил оптические элементы во время пайки, лучше использовать паяльник с дымопоглотителем и специальное защитное стекло (только для микроскопов без установленных дополнительных линз).



Основные достоинства:

• Диапазон плавного увеличения микроскопа в комплекте с дополнительными окулярами SWF30X/9: 7-135 крат.
• Рабочее расстояние: 118 мм в базовой комплектации, с дополнительной оптикой до 275 мм.
• Диапазон плавного увеличения микроскопа с дополнительной оптикой 2.59-270 крат.
• Поставляется в бинокулярном или тринокулярном исполнении.
• Бинокуляр расположен под углом 45° и поворачивается на 360°.
• Все элементы микроскопа покрыты порошковой краской, которая позволяет выдерживать высокую температуру.
• Регулируемое межзрачковое расстояние: 52-76 мм.
• Плавное изменение увеличения без потери качества.
• ГРИП 7X ~6.5 мм; 45X ~0.35 мм.

Технические характеристики стереомикроскопа Альтами СМ0745 (СМ0745-Т):

Оптическая система Грену (Greenough Optical System)
Кратность трансфокатора 6.4:1 (7X-45X)
плавная смена увеличения
Общий диапазон возможных
увеличений

2.59X-270X
(с дополнительной оптикой).

Для определения итогового увеличения, поля зрения и рабочего расстояния в различных комплектациях см. таблицу увеличений стереомикроскопа.

Насадка бинокулярная (СМ0745) или тринокулярная (СМ0745-Т).
Возможно укомплектовать цифровой камерой на выбор*.
Угол наклона окулярных тубусов 45°
Регулировка межзрачкового расстояния в пределах диапазона 52-75 мм
Диоптрийная подстройка независимая, для двух окуляров;
диапазон подстройки ±6 дптр
Посадочный диаметр 76 мм
Габаритные размеры (только голова) 154 (Д) х 182 (Ш) х 230 (В) мм
Штативы, столы с микроподвижками, осветители, держатели* более 30 наименований аксессуаров
Окуляры - SWH10X/23 (пара);
- SWH10X/23 со шкалой*;
- SWH10X/23 с сеткой*;
- SWF15X/17  (пара)*;
- SWF20X/14  (пара)*;
- SWF30X/9 (пара)*
Объективы - 0.37Х*;
- 0.5Х*;
- 0.7X*;
- 1.5X;
- 2.0Х*.

* - поставляется по дополнительному заказу.

Таблица увеличений стереомикроскопа Альтами СМ0745:

Окуляры:

SWH10X/23

SWF15X/17*

 SWF20X/14*

SWF30X/9*

Объективы
(рабочее
расстояние):

Увеличение, крат

Видимое поле, мм

Увеличение, крат

Видимое поле, мм

Увеличение, крат

Видимое поле, мм

Увеличение, крат

Видимое поле, мм

Без объектива
(118 мм)

7-45

32.8-5.1

10.5-67.5

24.3-3.8

14-90

20-3.1

21-135

12.9-2

0.37X*
(275 мм)

2.59-16.65

88.8-13.8

3.89-25

65.6-10.2

5.18-33.3

54.1-8.4

7.77-50

34.7-5.4

 0.5X*
(195 мм)

3.5-22.5

65.7-10.2

5.3-33.8

48.6-7.6

7-45

40-6.2

10.5-67.5

25.7-4

 0.7X*
(145 мм)

4.9-31.5

46.9-7.3

7.4-47.2

34.7-5.4

9.8-63

28.6-4.4

14.7-94.5

18.4-2.9

1.5X*
(58 мм)

10.5-67.5

21.9-3.4

15.8-101.3

16.2-2.5

21-135

13.3-2.1

31.5-202.5

8.6-1.6

2.0X*
(35 мм)

14-90

16.4-2.6

21-135

12.1-1.9

28-180

10-1.6

42-270

6.4-1

 * - поставляется по дополнительному заказу.

Примечание: в связи с постоянным усовершенствованием приборов, на сайте могут быть не отражены незначительные конструктивные изменения, не ухудшающие качественные характеристики изделия.
Увеличение на мониторе компьютера
Увеличение на мониторе компьютера высчитывается, как произведение величин:
1. увеличения значения трансфокатора микроскопа;
2. увеличения установленного объектива;
3. увеличения установленного адаптера;
4. Индекса увеличения, зависящего от размеров монитора и датчика камеры.
- Индекс увеличения (монитор 17" и камера CCD 1/3"): 17×25.4/6*=71.9;
- Индекс увеличения (монитор 19" и камера CCD 1/2"): 19×25.4/8*=60.3;
- Индекс увеличения (монитор 14" и камера CCD 2/3"): 14×25.4/11*=32.3.
* – размер датчика цифровой камеры: 1/3"=6 мм; 1/2.5"=7 мм; 1/2"=8 мм; 2/3"=11 мм; 1"=16 мм.
