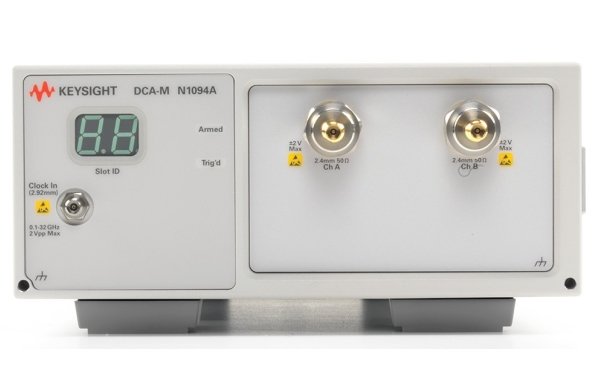

Стробоскопический осциллограф DCA-M Keysight N1094A

Артикул: 1-359611

  • Полоса пропускания / Полоса анализа: 20/30 ГГц (опция 030), 20/33/40/50 ГГц (опция 050)
  • Размер дисплея: -
  • Минимальный уровень шумов: 310 мкВ (при полосе пропускания 20 ГГц), 600 мкВ (при полосе пропускания 50 ГГц)
  • Поддерживаемые скорости передачи данных: 20,6 Гбит/с до 28 Гбит/с


Анализатор электрических и оптических сигналов и рефлектометр во временной области
  • Платформа состоит из базового блока и измерительных модулей
  • Прецизионные измерения параметров высокоскоростных сигналов с помощью одной клавиши
  • Широкие функциональные возможности по анализу сигналов
  • Интерфейс FlexDCA позволяет повысить эффективность тестирования в ходе исследований и разработок и в процессе производства
  • Оптические модули для тестирования в процессе разработки и производства приемопередатчиков
  • Электрические модули для тестирования в процессе разработки и определения параметров специализированных СБИС/ПЛИС/ИС
  • Модули для измерения параметров отражения и передачи во временной области и S-параметров в процессе разработки устройств с последовательными шинами и определения характеристик кабелей и печатных плат
Основные возможности и технические характеристики:
  • Полоса пропускания: опции 20/30 ГГц или 20/33/40/50 ГГц
  • Входные разъемы 2,4 мм
  • Высочайшая чувствительность благодаря уровню собственных шумов менее 310 мкВ (при полосе пропускания 20 ГГц) или 600 мкВ (при полосе пропускания 50 ГГц)
  • Высокая пропускная способность благодаря частоте дискретизации 250 кГц
  • Высокая точность анализа сигналов с большой скоростью передачи данных благодаря величине джиттера менее 170 фс
  • Малые габаритные размеры благодаря компактной конструкции

Полоса пропускания / Полоса анализа 20/30 ГГц (опция 030), 20/33/40/50 ГГц (опция 050)
Размер дисплея Не применяется
Минимальный уровень шумов 310 мкВ (при полосе пропускания 20 ГГц), 600 мкВ (при полосе пропускания 50 ГГц)
Поддерживаемые скорости передачи данных от 20,6 Гбит/с до 28 Гбит/с
Тип входного разъема 2,4 мм
Тип модуля -
Приложения High-speed electrical signals
Операционная система Windows 7, Windows 8 и Windows 10
Стробоскопические  Да
