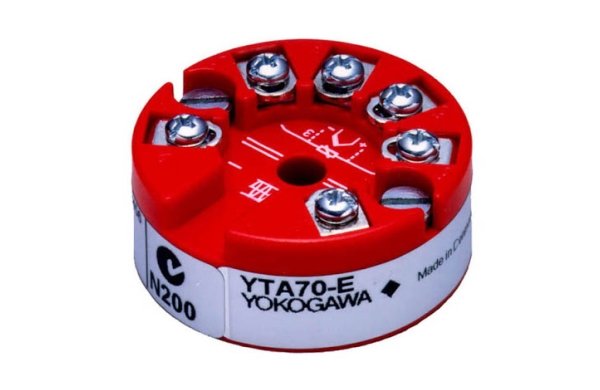

Температурный преобразователь Yokogawa YTA

Артикул: 1-359041

  • Выдающиеся рабочие характеристики. Основанные на микропроцессорной технике измерения гарантируют высокую точность и надежность.
  • Высокая надежность. Двухсекционный корпус обладает высокой устойчивостью к жестким условиям окружающей среды и YTA310/320 удовлетворяет требованиям безопасности уровня SIL2.
  • Разнообразие измерительных входных сигналов. Тип измерительного входного сигнала выбирается пользователем (от термопар (ТП), термометров сопротивления (ТС), омических или милливольтных устройств пост. тока).

Преобразователи измерительные моделей YTA (70/110/310/320) предназначены для преобразования сигналов, поступающих от термометров сопротивления, термопар, омических устройств, милливольтовых устройств постоянного тока, в унифицированный электрический выходной сигнал постоянного тока 4–20 мА, а также в цифровой сигнал для передачи по протоколам BRAIN, HART, FOUNDATION Fieldbus.

Преобразователи серии YTA отличаются высокими метрологическими характеристиками.

Габаритные размеры и форма преобразователя YTA70 соответствуют стандарту DIN Form B для монтажа непосредственно в клеммной коробке термопары или термосопротивления.

Преобразователь модели YTA320 имеет два входа, что позволяет выбрать следующие режимы: измерение дифференциальной температуры или среднего значения температуры; а функция резервирования позволяет производить автоматическое переключение на резервный датчик, тем самым повышая надежность использования данных преобразователей на опасных производственных объектах.

Функции самодиагностики гарантируют долговременную и надежную эксплуатацию данных преобразователей.

Преобразователи YTA 110/310/320 монтируются на 2" трубе.

С помощью BRAIN- или HART-коммуникаторов можно производить настройку и конфигурирование параметров. При конфигурировании пользователь может задать:

— тип входного сигнала и пределы измерений;

— режим сигнализации;

— время демпфирования;

— тип выходной характеристики (прямая/обратная), схему подключения и др.

Преобразователи со встроенным ЖК-дисплеем (YTA 110 / 310 / 320) отображают всю необходимую информацию в цифровом и графическом виде.

  • Выдающиеся рабочие характеристики. Основанные на микропроцессорной технике измерения гарантируют высокую точность и надежность.
  • Высокая надежность. Двухсекционный корпус обладает высокой устойчивостью к жестким условиям окружающей среды и YTA310/320 удовлетворяет требованиям безопасности уровня SIL2.
  • Разнообразие измерительных входных сигналов. Тип измерительного входного сигнала выбирается пользователем (от термопар (ТП), термометров сопротивления (ТС), омических или милливольтных устройств пост. тока).
  • Цифровая связь. Возможно использование протокола связи BRAIN или HART®. Используя коммуникатор BТ200 или HART®, пользователь может изменять конфигурацию прибора.
  • Функция самодиагностики.  Возможность непрерывной самодиагностики гарантирует длительное сохранение рабочих характеристик и низкие эксплуатационные затраты.
  • ЖК-дисплей с линейным индикатором.  Жидкокристаллический дисплей обеспечивает цифровую индикацию и является одновременно процентным линейным индикатором.
  • Два универсальных входа (модель YTA320). Прибор YTA320 может принимать два входных сигнала от термопар, термометров сопротивления, омических или милливольтных устройств пост. тока. Может быть выбрано измерение дифференциальной или средней температуры. Функция резервирования датчика производит автоматическое переключение с главного на резервный датчик в случае неисправности датчика.

Подключение

Стандарт

Диапазон входного сигнала

YTA70

YTA110

YTA310

YTA320

Термосопротивление

Pt100

IEC751

–200…850 oC

–328…1562 oF

X

X

X

X

Pt200

IEC751

–200…850 oC

–328…1562 oF



X

X

X

Pt500

IEC751

–200…850 oC

–328…1562 oF



X

X

X

JPt100

JIS C1604

–200…500 oC

–328…932 oF



X

X

X

Ni120



70…320 oC

94…608 oF



X

X

X

Ni100

DIN43710

60…250 oC

76…482 oF

X







Cu10



50…250 oC

58…482 oF



X

X

X

Специальное ( по Tokuchu)







X

X

X

Термопара

B

IEC584

100…1820 oC

212…3308 oF

X

X

X

X

E

IEC584

–200…1000 oC

–328…1832 oF

X

X

X

X

J

IEC584

–200…1200 oC

–328…2192 oF

X

X

X

X

K

IEC584

–200…1372 oC

–328…2500 oF

X

X

X

X

L

DIN43710

–200…900 oC

–328…1652 oF

X

X

X

X

N

IEC584

–200…1300 oC

–328…2372 oF

X

X

X

X

R

IEC584

–50…1768 oC

–58…3214 oF

X

X

X

X

S

IEC584

–50…1768 oC

–58…3214 oF

X

X

X

X

T

IEC584

–200…400 oC

–328…752 oF

X

X

X

X

U

DIN43710

–200…600 oC

–328…1112 oF

X

X

X

X

W3

ASTM E988

0…2300 oC

32…4172 oF

X

X

X

X

W5

ASTM E988

0…2300 oC

32…4172 oF

X

X

X

X

мВ

–800…00 мВ

X







–10…100 мВ



X

X

X

Ом

0…7000 Ом

X







0…2000 Ом



X

X

X

Два универсальных входа







X

Функция согласования датчика





X

X

Резервирование сенсора







X

Цифровой индикатор



X

X

X

HART/BRAIN



X

X

X

Foundation Fieldbus







X
