Назначение
Термоанемометр предназначен для измерений скорости воздушного потока в жилых и производственных помещениях, системах кондиционирования, отопления и вентиляции. Термоанемометр может применяться в различных технологических процессах в промышленности, энергетике, сельском хозяйстве и других отраслях хозяйства.
Достоинства
- интерфейсы RS-232, RS-485 и USB;
- возможность регистрации данных;
- возможность пересчёта скорости в расход;
- взаимозаменяемость первичных преобразователей;
- наличие двух унифицированных аналоговых выходов;
- возможность объединения приборов в измерительную сеть.
Базовый комплект поставки:

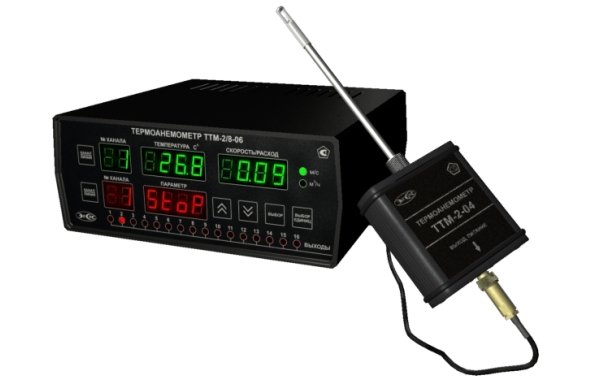

- блок измерения и индикации ТТМ-2/1-06-2А
- РЭ и паспорт
Характеристики:
| Диапазон измерения скорости воздушного потока, м/с | 0,1…30 |
| Разрешающая способность в диапазоне, м/с: | |
| 0,1…10 | 0,01 |
| 10…30 | 0,1 |
| Погрешность измерения скорости воздушного потока, м/с | ±(0,05+0,05·V), V - скорость потока |
| Диапазон индикации расхода воздушного потока, м3/ч | 0...9999 |
| Диапазон индикации температуры воздушного потока, оС | -40...+60 |
| Токовый выход: | |
| Диапазон изменения выходного тока, мА | 4...20 |
| Дискретность изменения выходного тока, мкА | 19,5 |
| Максимальное сопротивление нагрузки, Ом | 300 |
| Интерфейс связи с компьютером | RS-232, RS-485, USB |
| Длина линии связи по RS—232, м, не более | 15 |
| Длина линии связи по RS—485, м, не более | 1000 |
| Длина линии связи по USB, м, не более | 3 |
| Длина кабеля для подключения измерительного преобразователя к измерительному блоку, м | до 1000 |
| Количество точек статистики | 30000 |
| Напряжение питания | 220±22 В, 50±1 Гц |
| Потребляемая термоанемометром мощность, Вт, не более | 15 |
| Масса блока измерения, кг | 1,0 |
| Масса первичного преобразователя, кг, не более | 0,6 |
| Габаритные размеры блока измерения с учетом присоединенных разъемов, мм, не более | 178х180х75 |
| Рабочие условия применения блока измерения: | |
| — температура воздуха, оС | -40...+50 |
| — относительная влажность, % (без конденсации влаги) | 10...95 |
| — атмосферное давление, кПа | 84...106 |
| Рабочие условия применения первичного преобразователя: | |
| — температура воздуха, оС | -40...+50 |
| — относительная влажность, % (без конденсации влаги) | 10...95 |
| — атмосферное давление, кПа | 84...106 |
| Средний срок службы, лет | 5 |
