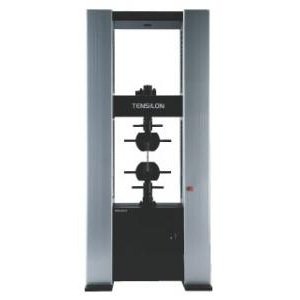

Тест машина A&D Tensilon RTF-1325

Артикул: 9-359336

  • Система загрузки: Микрокомпьютер с обратной связью, управляемый цифровым сервомеханизмом
  • Максимальная мощность: 25 кН
  • Ширина тестирования (мм): 590
  • Длина хода ползуна (мм): 1000

Основные функции

TENSILON RTF – это наша новейшая испытательная машина, обладающая самыми современными возможностями в области измерений, базирующимися на наших последних разработках, а также богатом технологическом опыте. Серия RTF – это испытательная машина мирового уровня класса 0.5. Усовершенствовав конструкцию и устройство машины в целом, мы достигли очень высокого уровня жёсткости силовой рамы, что обеспечивает супервысокую точность измерений. Мы также учли обоснованную точку зрения операторов установки, что позволило улучшить технические характеристики и функции нашей модели. Серия TENSILON RTF является предвестником новой эры измерений.

  • Испытательная установка мирового уровня, класс 0.5
  • Значительно (на 30%) повышена жёсткость силовой рамы
  • Гараниированная номинальная выходная точность до 1/500
  • Высокая скорость выполнения замеров:1 мсек
  • Максимальное число каналов входных сигналов - 13
  • Цветная сенсорная панель (опция)
  • Работа в различных условиях эксплуатации

Цветная сенсорная панель

Цветная сенсорная панель обеспечивает превосходную видимость и простоту эксплуатации.

Для пользовательского интерфейса можно выбрать либо цветную сенсорную панель OP-01, либо программу обработки данных MSAT (на ПК).

  Сенсорная панель MSAT Дисплей Устройство для задания команд Записывающее устройство (регистратор)
RTF с сенсорным экраном OP-01 Опция Опция Опция Опция



TACT (Tensilon Advanced Controller for Test–Усовершенствованный контроллер испытаний Tensilon)

Программа обработки данных

Программное обеспечение TACT оснащено функциями, обеспечивающими не только работу испытательной машины, но также и анализ данных, расчёт и хранение данных для каждого режима испытаний. Оператор может выбрать режим стандартных испытаний (растяжение, сжатие и изгиб), режим испытания на отслаивание, режим испытания при циклических нагрузках, режим испытания на ползучесть, режим испытания на релаксацию напряжения и пр., в зависимости от целей испытаний.

Системные требования: OS: Windows XP Professional/Windows 7 Pro. Процессор: Pentium Core i7 2.4ГГц или выше. Оперативная память: не менее 4 Гб. Жесткий диск: 80 Гб или больше. Дисплей: 16 дюймов или больше. Разрешение: 1280 х 1024 или выше. USB: USB ver. 2.0.

Стандартные установки во время измерения

Дисплей и устройство для задания команд

Серия RTF с пользовательским интерфейсом для расширения возможностей пользователя

Дисплей

Съёмный цифровой дисплей для индикации нагрузки и смещения. Этот дисплей может быть прикреплён к любой части установки с помощью магнитов, при этом он не мешает пользователю во время установки образца или его тестирования, поскольку местоположение дисплея может быть легко отрегулировано.

Метод закрепления на установке Закрепление с помощью магнита
Дисплей данных Нагрузка/смещение
Нагрузка 6-цифровая индикация
Смещение 6-цифровая индикация

Нагрузка

6-цифровая индикация
Единица измерения выбирается автоматически из кН, Н, мН или Н.

Смещение

Минимум 1/1000 дисплея
Съёмный дисплей позволяет более эффективно организовать рабочее пространство.

Устройство для задания команд

Удобное и компактное устройство для задания команд управления испытательной машиной. Это устройство может быть прикреплено к цифровому дисплею испытательной машины сверху, снизу, справа или слева.

Клавиши устройства, предназначенные для выполнения ручных операций, разработаны с учётом эргономических требований, окрашены в яркие цвета и имеют различный размер, что обеспечивает превосходную простоту и удобство пользования. Поворотный переключатель, расположенный на правой стороне устройства, даёт возможность супергибкого управления. Оператор может перемещать ползун вверх и вниз, вращая переключатель пальцем.

Применение

A&D предлагает широкий выбор специальных приспособлений для расширения возможностей применения испытательной машины.

Прикладные испытательные стенды для измерения прочности

Специальные испытательные устройства для измерения растяжения

Программные приложения

Прикладные испытательные устройства для тестирования температуры / внешней среды

  • Испытательные устройства для контроля постоянной температуры / постоянной влажности
  • Испытательные устройства для контроля высокой температуры
  • Испытательные устройства для контроля ультранизкой температуры
  • Испытательные устройства для контроля высокой влажности в газообразной среде
  • Испытательные устройства для контроля высокой влажности в вакууме
  • Устройства для испытаний путём погружения

Регистратор данных

Аналоговый регистратор (AR-6600-7)

Этот регистратор оснащён панелью управления, которая обеспечивает простую настройку с регулировкой «ноль-шкала», выполняемой одним нажатием, и автоматической регулировкой диапазона.

Стол силовой рамы

  Габариты (мм)
RTF-20 для RTF-1310, RTF-1250, RTF-1225 и RTF-1210 680 x 555 x 630

Столик регистратора данных (крыло)

  Габариты (мм)
RTF-21 для RTF-1310, RTF-1250, RTF-1225 и RTF-1210 420 x 430
Может монтироваться как с правой, так и с левой стороны.

Крыло (приобретается отдельно)

Спецификаци

 RTF-1310RTF-1250RTF-1225RTF-1210
Система загрузки Микрокомпьютер с обратной связью, управляемый цифровым сервомеханизмом
Максимальная мощность 10 кН 5 кН 2.5кН 1 кН
Ширина тестирования (мм) 420 мм
Длина хода траверсы (мм) 1100 мм
Эффективная длина хода (мм) 599 мм 708 мм 682 мм 770 мм
Скорость ползуна (мм/мин) 0.0005 - 1000 мм /мин
Точность учёта скорости ±0.1% в диапазлне 0.05-1000 мм/мин
Скорость обратного хода ползуна (мм/мин) 1000 мм /мин или 500 мм /мин
Точность измерения нагрузки ±0,5% от показания прибора
Диапазон нагрузки Полный автоматический диапазон ( max. 128 раз)
Калибровка нагрузки Автоматическая калибровка одним касанием
Функция безопасности при перегрузке Предусмотрена
Детектирование поломки образца Предусмотрено
Ограничитель хода 2 точки Верхняя/Нижняя
Скорость выполнения замеров Полный автоматический диапазон ( max. 128 раз)
Габаритные размеры (ШхГхВ) 680х430х1555 (мм)
Масса 110 кг



 RTF-1325RTF-1350
Система загрузки Микрокомпьютер с обратной связью, управляемый цифровым сервомеханизмом
Максимальная мощность 25 кН 50 кН
Ширина тестирования (мм) 590 мм
Длина хода траверсы (мм) 1000 мм
Эффективная длина хода (мм) 548 мм 578 мм
Скорость ползуна (мм/мин) 0.0005 - 1000 мм /мин
Точность учёта скорости ±0.1% в диапазлне 0.05-1000 мм/мин
Скорость обратного хода ползуна (мм/мин) 1000 мм /мин или 500 мм /мин
Точность измерения нагрузки ±0,5% от показания прибора
Диапазон нагрузки Полный автоматический диапазон ( max. 128 раз)
Калибровка нагрузки Автоматическая калибровка одним касанием
Функция безопасности при перегрузке Предусмотрена
Детектирование поломки образца Предусмотрено
Ограничитель хода 2 точки Верхняя/Нижняя
Скорость выполнения замеров Полный автоматический диапазон ( max. 128 раз)
Габаритные размеры (ШхГхВ) 937х584х1655 (мм)
Масса 330 кг





 RTF-2325RTF-2350RTF-2410
Система загрузки Микрокомпьютер с обратной связью, управляемый цифровым сервомеханизмом
Максимальная мощность 25 кН 50 кН 100 кН
Ширина тестирования (мм) 590 мм
Длина хода траверсы (мм) 1160 мм
Эффективная длина хода (мм) 718 мм 748 мм 620 мм
Скорость ползуна (мм/мин) 0.0005 - 1000 мм /мин
Точность учёта скорости ±0.1% в диапазлне 0.05-1000 мм/мин
Скорость обратного хода ползуна (мм/мин) 1000 мм /мин или 500 мм /мин
Точность измерения нагрузки ±0,5% от показания прибора
Диапазон нагрузки Полный автоматический диапазон ( max. 128 раз)
Калибровка нагрузки Автоматическая калибровка одним касанием
Функция безопасности при перегрузке Предусмотрена
Детектирование поломки образца Предусмотрено
Ограничитель хода 2 точки Верхняя/Нижняя
Скорость выполнения замеров Полный автоматический диапазон ( max. 128 раз)
Габаритные размеры (ШхГхВ) 1022х632х2275 (мм)
Масса 780 кг



 RTF-2425RTF-2430
Система загрузки Микрокомпьютер с обратной связью, управляемый цифровым сервомеханизмом
Максимальная мощность 250 кН 300 кН
Ширина тестирования (мм) 590 мм
Длина хода траверсы (мм) 1265 мм
Эффективная длина хода (мм) 640 мм
Скорость ползуна (мм/мин) 0.0005 - 1000 мм /мин
Точность учёта скорости ±0.1% в диапазлне 0.05-1000 мм/мин
Скорость обратного хода ползуна (мм/мин) 500 мм /мин или 250 мм /мин
Точность измерения нагрузки ±1% от показания прибора
Диапазон нагрузки Полный автоматический диапазон ( max. 128 раз)
Калибровка нагрузки Автоматическая калибровка одним касанием
Функция безопасности при перегрузке Предусмотрена
Детектирование поломки образца Предусмотрено
Ограничитель хода 2 точки Верхняя/Нижняя
Скорость выполнения замеров Полный автоматический диапазон ( max. 128 раз)
Габаритные размеры (ШхГхВ) 1022х800х2560 (мм)
Масса 1300 кг
