Тестовая система ETS-Lindgren AMS-8923

Артикул: 1-352081

  • Система AMS-8923 ETS-Lindgren представляет собой высокоскоростную много-антенную систему измерений.
  • Модель AMS-8923 создана для автоматизированного измерения характеристик антенн беспроводных устройств и устройств с беспроводными функциями.

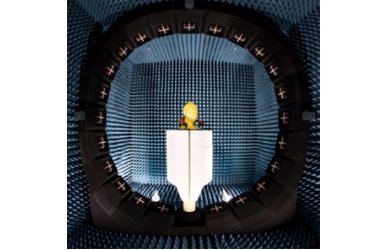

  • Тест-система AMS-8923 включает кольцевую много антенную решетку (антенны с двойной поляризацией).


Частотный диапазон AMS-8923: 700 МГц - 6 ГГц

• Много-антенная решетка (23 антенны)

• Интегрированное устройство с лазерной регулировкой

• Система AMS-8923 с зоной соответствия воздушной среды поддерживает испытания и тесты сотовой связи (CTIA™), Wi-FiTM (РГС), WiMAX™ (RPT), A-GPS (CTIA) и TD-SCDMA (CTA™)

• Готовая система для MIMO ОТА

• Система поддерживает тестирование побочного излучения

• Тест-систему с разными размерами и различной конфигурации (по требованию Заказчика)



Описание AMS-8923 Over-The-Air Test Lab



Система AMS-8923 ETS-Lindgren представляет собой высокоскоростную много-антенную систему измерений.

Модель AMS-8923 создана для автоматизированного измерения характеристик антенн беспроводных устройств и устройств с беспроводными функциями.

Тест-система AMS-8923 включает кольцевую много антенную решетку (антенны с двойной поляризацией).

Эти антенны (вместе) поддерживают тестирования в диапазоне 700 МГц - 6 ГГц.

Встроенная лазерная система помогает проводить позиционирование тестируемого устройства.

Переключатель в блоке управления тест-системой ETS-Lindgren AMS-8923 меняет скорость тестирования.



Особенности AMS-8923

Мульти-антенная решетка

Высокая скорость, точность и производительность тестирования обеспечивается за счет 23-х антенн с двойной поляризацией, расположенных по кольцу через каждые 15°, а также за счет поглотительных материалов.

Диапазон частот

Двух-поляризованные антенны системы AMS-8923 поддерживают тестирование устройств в диапазоне частот 700 МГц - 6 ГГц.

Интегрированное лазерное выравнивание

Интегрированное лазерное выравнивание обеспечивает быстрое и точное позиционирование тестируемых устройств.

Готовая система «под ключ»

Базовая система антенных измерений AMS-8923 разработана в качестве общей платформы для поддержки тестирования различных беспроводных устройств и мобильных телефонов.



Камера AMS-8923 может оснащаться следующими дополнительными обновлениями для поддержки совместимых измерений:

• сотовой связи (CTIA)

• Wi-Fi

• WiMAX

• Assisted GPS (A-GPS)

• TD-SCDMA

• измерение паразитных излучений на соответствие

• поддержка MIMO для тестирования различных протоколов беспроводной связи



Конфигурация системы AMS-8923

Стандартная конфигурация

• Прямоугольная безэховая камера с РЧ экранированием, поглотительными материалами, с установкой (размером 3,96/3.96/3,96м)

• Система ETS-Lindgren с антеннами двойной поляризацией (23 шт.), расположенных по кругу через каждые 15°

• Контроллер позиционеров модели 2090 ETS-Lindgren

• Оптоволоконная система ETS-Lindgren с 4-мя каналами

• ПО EMQuest™ EMQ-100 для антенных измерений, устанавливается на ПК с интерфейсом GPIB и 3 драйвера ETS-Lindgren базы данных

• Конические логарифмические спиральные антенны ETS-Lindgren (2 шт.) круговой поляризации (левой и правой)

• Тестовый набор для калибровки

• Ферритовый РЧ кабель для калибровки и тестирования пассивной антенны

Дополнительные опции

• Система ETS-Lindgren с 47-ю антеннами, расположенных через каждые 7.5°

• Различные варианты РЧ испытательного оборудования ETS-Lindgren

• Экранированная комната для управления системой

• Дипольные антенны модели 3126 ETS-Lindgren для других частот

• Рамочные антенны модели 3127 ETS-Lindgren модель 3127 с другими центральными частотами

• Дополнительный протокол для ПО EMQuest-100

• Стандартный манекен руки для тестирования беспроводной трубки

• Тестовые приборы для подготовки системы

• Угломер для измерения углового разрешения на 1°

• Калибровочное оборудование
