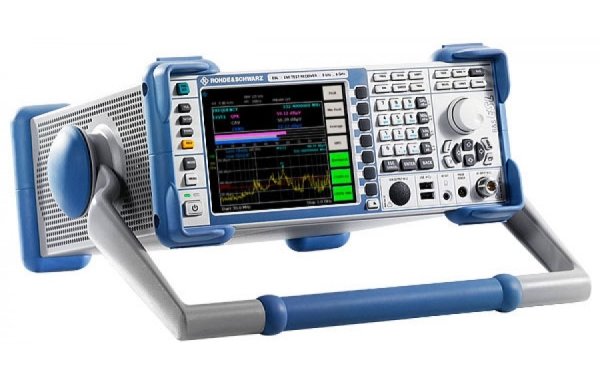

Тестовый приемник ЭМП Rohde & Schwarz ESL6

Артикул: 1-362328

  • Диапазон частот от 9 кГц до 6 ГГц;
  • Впервые применяемая в экономичном классе приборов комбинация измерительного ЭМП-приемника и анализатора спектра;
  • Все основные функции современного тестового приемника, в том числе полностью автоматизированные последовательности испытаний;
  • Взвешивающие детекторы: максимального, минимального, среднего значения, среднеквадратический, квазипиковый, а также усредняющий по постоянной времени прибора и со среднеквадратическим усреднением согласно последней версии стандарта CISPR 16-1-1;
  • Компактный, легкий прибор, который может работать от батареи в случае мобильного применения.

Назначение тестового приемника электромагнитных помех ESL:

Тестовый приемник ESL сочетает в себе сразу два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС, согласно последним стандартам, и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Приемник ESL – это идеальный выбор в условиях ограниченного бюджета.

Тестовый приемник ESL выпускается в нескольких исполнениях:

  • ESL3 - от 9 кГц до 3 ГГц;
  • ESL6 - от 9 кГц до 6 ГГц.

Особенности тестового приемника электромагнитных помех ESL:

  • Диапазон частот от 9 кГц до 3 ГГц или от 9 кГц до 6 ГГц, охватывающий практически все промышленные стандарты по испытаниям на ЭМС;
  • Впервые применяемая в экономичном классе приборов комбинация измерительного ЭМП-приемника и анализатора спектра;
  • Все основные функции современного тестового приемника, в том числе полностью автоматизированные последовательности испытаний;
  • Взвешивающие детекторы: максимального, минимального, среднего значения, среднеквадратический, квазипиковый, а также усредняющий по постоянной времени прибора и со среднеквадратическим усреднением согласно последней версии стандарта CISPR 16-1-1;
  • Компактный, легкий прибор, который может работать от батареи в случае мобильного применения.

Особенности тестового приемника электромагнитных помех ESL:

Высокоточные, воспроизводимые результаты благодаря отличным ВЧ-характеристикам:

  • Погрешность по амплитуде: 0,5 дБ;
  • Точка компрессии по уровню 1 дБ: +5 дБмВт;
  • ВЧ-вход с защитой от импульсного напряжения: до 10 мВтс;
  • Средний уровень собственного шума (DANL) с предусилителем: менее –152 дБмВт (1 Гц);
  • Полосы разрешения: от 10 Гц до 10 МГц (по уровню –3 дБ), 200 Гц, 9 кГц, 120 кГц (по уровню –6 дБ), 1 МГц (импульсн.).

Находящееся вне конкуренции для приборов данного класса соотношение между стоимостью и техническими характеристиками:

  • Два измерительных прибора в одном: тестовый ЭМП-приемник и анализатор спектра;
  • Малые затраты на приобретение;
  • Наилучшие ВЧ-характеристики среди приборов своего класса;
  • Исчерпывающий набор измерительных функций и методов оценивания;
  • Недорогие, легко подключаемые опции.

Интуитивно понятное управление, как у всех тестовых приемников компании Rohde&Schwarz:

  • Настройки режима сканирования в понятном табличном представлении;
  • Возможность одновременного измерения с помощью нескольких детекторов;
  • Предварительно заданные коэффициенты антенн и предельные линии в соответствии с промышленными стандартами;
  • Выборочный контроль критического уровня помех с помощью функций TUNE to MARKER и MARKER TRACK;
  • Одновременное измерение с использованием до четырех детекторов;
  • Отображение крупной столбчатой диаграммы при использовании функции удержания максимального значения MAX HOLD для более четкого представления измеренных значений.

Простота модернизации, большой набор интерфейсов:

  • Подключение и работа с опциями без разборки прибора;
  • Дополнительные интерфейсы, расширяющие возможности применения тестового приемника ESL (выход видео-сигнала, выход ПЧ, дистанционное управление цепями стабилизации импеданса линии).

Легкий и компактный, подходит для монтажа, обслуживания и штатной работы:

  • Простота транспортировки благодаря компактным разме- рам и малому весу;
  • Работа от внутренней перезаряжаемой батареи независимо от источника питания переменного тока (опция);
  • Измерение мощности с помощью датчиков мощности R&S®NRP-Zxx.

Технические характеристики тестового приемника электромагнитных помех ESL3:

Параметр Значение
ESL3 ESL6
Диапазон частот от 9 кГц до 3 ГГц от 9 кГц до 6 ГГц
Точность воспроизведения частоты 1 × 10-6
С опорным генератором R&S®FSL-B4 (OCXO) 1 × 10-7
Время измерения
Режим приемника/сканирование (на шаг частоты) выбор от 100 мкс до 100 с
Режим анализатора/время развертки выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с
Полоса разрешения (по уровню –3 дБ) от 10 Гц до 10 МГц с кратностью шага 1/3
Полоса разрешения (по уровню –6 дБ) 200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.)
Полоса видеофильтра от 1 Гц до 10 МГц с кратностью шага 1/3
Уровень
Максимальный уровень радиосигнала (входное ослабление ≥ 10 дБ) +30 дБмВт (= 1 Вт)
Максимальная импульсная энергия 10 мВт·с
Максимальное импульсное напряжение 150 В
Точка пересечения третьего порядка (TOI) тип. +18 дБмВт
Точка компрессии по уровню 1 дБ +5 дБмВт
Средний уровень собственных шумов (DANL) (с полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем R&S®FSL-B22)
9 кГц < f < 3 МГц тип. –115 дБмВт
f = 500 МГц тип. –162 дБмВт
f = 3 ГГц тип. –158 дБмВт
Детекторы полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS)
Погрешность измерения уровня f < 3 ГГц (< 0,5 дБ)
f < 6 ГГц (< 0,8 дБ)
Следящий генератор нет
Основные технические характеристики
Нормальные условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %

от +18 до +28
от 30 до 80
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха, %

от 0 до +50
от 40 до 95
Условия хранения и транспортирования:
- температура окружающей среды, °С
- относительная влажность воздуха, %, не более

от -40 до +70
95
Питание от сети переменного тока:
- напряжение, В
- частота, Гц

от 100 до 240
от 50 до 400
Потребляемая мощность, Вт, не более 65
Напряжение питания постоянного тока с опцией R&S FSL-B30, В от 10 до 28
Ток питания с опцией R&S FSL-B30, А от 2 до 8
Время прогрева, мин 30
Габаритные размеры (ширина×высота×глубина), мм 409×158×465
Масса, кг, не более 8

Комплект поставки

Наименование Количество
1 Тестовый приемник электромагнитных помех ESL6 от 9 кГц до 6 ГГц 1
2 Сетевой шнур 1
3 Руководство по эксплуатации 1
4 Методика поверки 1
