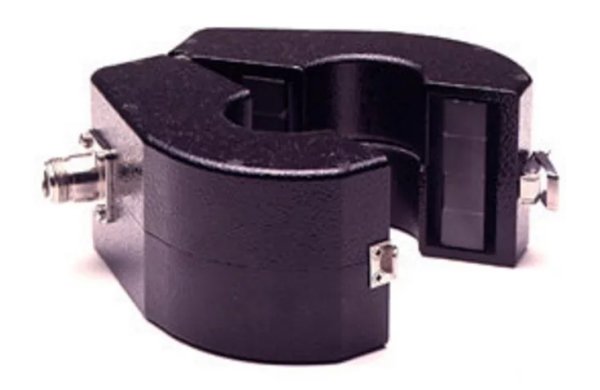

Пробник токовый ETS-Lindgren 94606-6
Параметры датчика тока 94606-6
• Диапазон: 1 кГц – 5 МГц
• Диаметр окна: 5” (12,7 см)
Применение пробника 94606-6
• Тестирование на соответствие требованиям и стандартам
• Измерение ВЧ тока без прямого с кабелем соединения
Описание токового пробника 94606-6
Токовые пробники из серии 94606 производства ETS-Lindgren (модели 94606-1 и 94606-6), с окном диаметром 12,7 см, различаются между собой уровнем чувствительности и диапазоном частоты.
Окно большого диаметра делает токовый пробник 94606-6 универсальным.
С помощью токового пробника 94606-06 возможно произвести любые измерения тока в частотном диапазоне от 1 кГц до 100 МГц, в том числе импульсного высокоуровневого тока легкого цикла.
С учетом выбора соответствующего частотного диапазона и уровня чувствительности, токовые пробники серии 94606 могут заменять токовые пробники семейства 91550-1, которые имеют также большой размер диаметра окна.
Датчики тока или токовые пробники серии 94606 за счет большого диаметра удобны для проведения диагностики, а также измерений синфазного режима по стандарту MIL-STD-1399.
Большой диаметр окна токовых пробников ETS-Lindgren серии 94606 позволяет легко измерять на сигнальном или питающем кабеле разного размера. Например, кабель типа AWG 4/0 может использоваться при токе 100-300 А.
Ток насыщения токового датчика равен допустимой нагрузке по значению тока проводов, которые находятся в его окне.
Характеристики пробника 94606-6
Характеристики электрические
• Частота минимум: 1 кГц
• Частота максимум: 5 МГц
• Сопротивление переходное: 1 Ом
• Ток первичный максимум: 350А (400Гц), 350А (0-60Гц), 300А (ВЧ волна незатухающая), 400А (сигнал)
Характеристики физические:
• Ширина: 5,38 см
• Внешний диаметр датчика: 19,81 см
• Внутренний диаметр окна: 12,7 см
• Вес пробника: 3,18 кг
