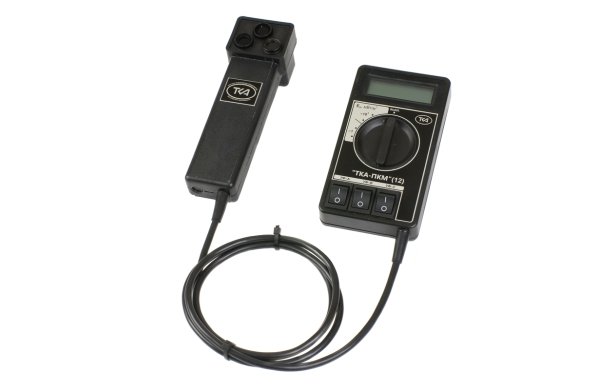

Трехканальный УФ-Радиометр с поверкой ТКА ТКА-КК1

Артикул: 1-353506

  • Измеритель светового потока «ТКА-КК1»
  • Набор сменных диафрагм
  • Щелочной элемент питания типа “Крона” (6F22)

Назначение прибора

Прибор предназначен для измерения полного светового потока светодиодов по методу "интегрирующей сферы" ("Сферы Ульбрихта"), в млм.

Введение

Мощные белые светодиоды имеют уже давно световую отдачу ηv> 80 лм/Вт при реальных условиях эксплуатации в осветительных приборах (имеются в виду температура нагрева и токовые нагрузки).
Для целей внутреннего освещения, наряду с высокой энергоэкономичностью, светодиоды привлекают достаточно большим полезным сроком службы, незначительным тепловыделением, отсутствием ртути и, соответственно, УФ-излучения.
Для конструкторов осветительных приборов и проектировщиков осветительных установок обязательно знание светового потока Ф и световой отдачи ηv применяемого источника света.
В фирменных спецификациях мощных светодиодов эти важнейшие параметры приводятся обычно после измерений в условиях, значительно отличающихся от реальных.
Для того, чтобы снизить собственный нагрев светодиодов во время измерений (который оказывает негативное влияние на характеристики излучения) изготовители при крупносерийном производстве, как правило, подвергают свои светодиоды воздействию только кратковременных импульсов тока (порядка нескольких миллисекунд).
Поэтому, измеренные по такой методике светотехнические параметры (к сожалению, вносимые фирмами в спецификации) априори не могут быть достоверными и нежелательны для использования в практике создания осветительных приборов.
Для оперативной сортировки отдельных светодиодов из крупносерийной партии при производстве осветительных установок предлагается данный прибор.
Важно подчеркнуть, что при определении светового потока светодиодов их рабочий прямой ток и температура запирающего слоя (p-n-перехода) должны поддерживаться постоянными. Только в этом случае сравнение величин Ф различных светодиодов будет корректным и правомочным. Световой поток должен быть указан в паспорте по замеру в лаборатории, к которому прикладывается протокол и IES-файл. Непрофессиональные производители обычно пишут сумму потоков диодов при +25 0С, без учета нагрева кристалла, без учета КПД драйвера, без учета потерь в рассеивателе или вторичной оптике.

Конструкция

Конструктивно прибор состоит из двух функциональных блоков. Диаметр сферы 140 мм, приёмник света – фотодиод, размещённый в нижней полусфере. Измерительный блок выполнен в виде шара на жёстком основании, шар является "интегрирующей сферой". В нём имеется входной тубус для установки светодиодов диаметром до 14 мм и сменных диафрагм, входящих в комплект, для позиционирования светодиодов диаметрами 3, 5, 9 мм.

Интегрирующая сфера внутри окрашена белой, диффузно отражающей краской с коэффициентом отражения ρ = 96 %.Геометрические размеры входного окна и посадочного места под измеряемый светодиод представлены на рисунке.



Основные технические данные и характеристики

Диапазон измерений светового потока 1 ÷ 2 000 лм
Основная относительная погрешность измерений светового потока ± 10,0 %

Условия эксплуатации прибора

Температура окружающего воздуха от 0 до +50 °С
Относительная влажность воздуха при температуре окружающего воздуха 25 °С 65 ± 15 %
Атмосферное давление 80 ÷ 110 кПа

Габаритные размеры прибора

Измерительный блок (не более) 155 х 77 х 40 мм
Измерительный шар (не более) 180 х 180 х 180 мм
Диаметр входного окна под светодиод (не более) 20,0 мм
Масса прибора (не более) 2,0 кг
Элемент питания - типоразмер батареи «Крона» 9 В

Приглашаем к сотрудничеству

Научно-техническое предприятие «ТКА» тесно сотрудничает с производителями светодиодной продукции, равно как и с её потребителями. В научно-испытательных лабораториях предприятия ведётся разработка целой серии приборов, предназначенных для измерения параметров светодиодов. Продолжаются работы по модернизации и совершенствованию конструкции этих приборов для серийного производства, рассматриваются различные входные посадочные площадки для промышленных СИД.

Простой способ измерения светового потока, подходит для приближенной оценки светового потока большинства светильников или светодиодных модулей.

Комплектация:

  • Измеритель светового потока «ТКА-КК1»
  • Набор сменных диафрагм
  • Щелочной элемент питания типа “Крона” (6F22)
  • Руководство по эксплуатации
  • Транспортная тара

Существенные преимущества перед аналогами

  • Прямых отечественных аналогов нет
  • Простота и удобство в эксплуатации
  • Определения значений в режиме реального времени
  • Малое энергопотребление
  • Доступная цена
